Zesilovací modul CA‑3116D je určen pro jedno‑kanálové audio aplikace s výkonem až 100 W. Využívá integrovaný obvod TPA3116D2 pracující ve třídě D, který poskytuje vysokou účinnost, nízké tepelné ztráty a stabilní provoz i při vyšším zatížení

Popis produktu

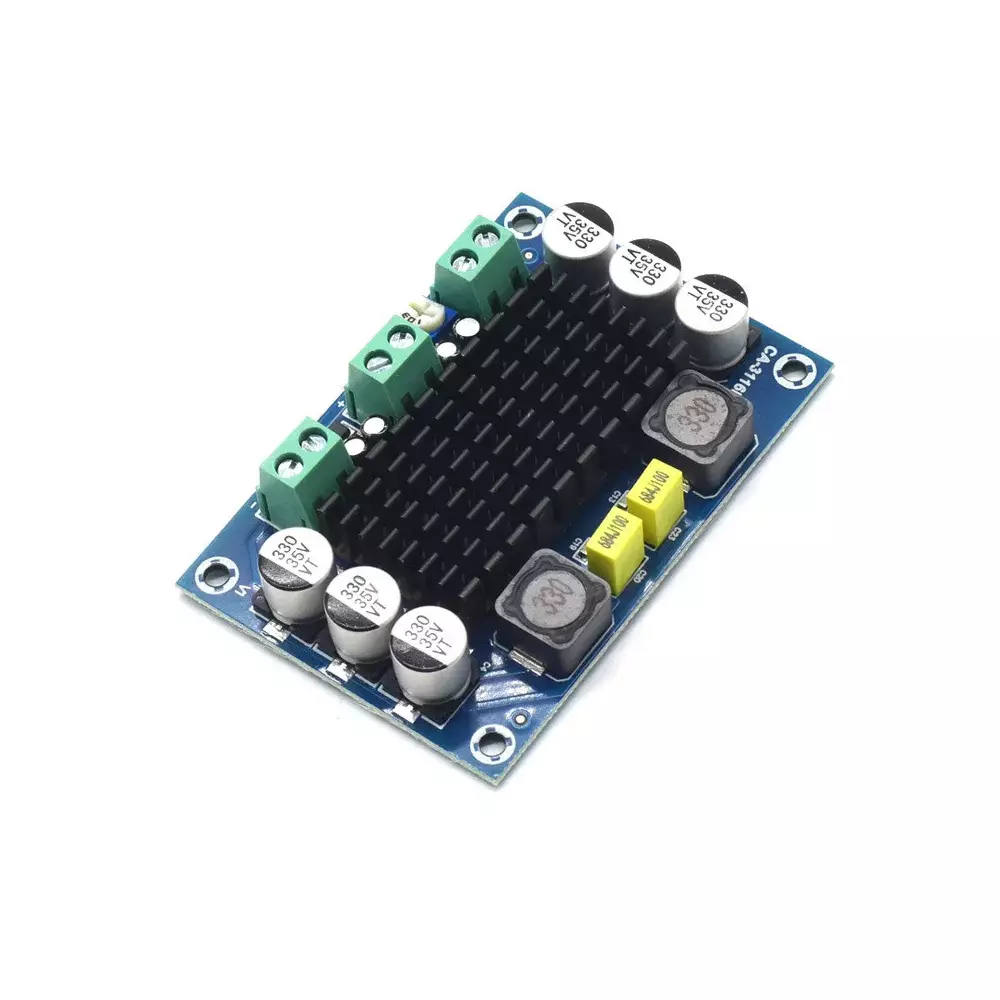

Zesilovací modul CA‑3116D je určen pro jedno‑kanálové audio aplikace s výkonem až 100 W.
Využívá integrovaný obvod TPA3116D2 pracující ve třídě D, který poskytuje vysokou účinnost, nízké tepelné ztráty a stabilní provoz i při vyšším zatížení.

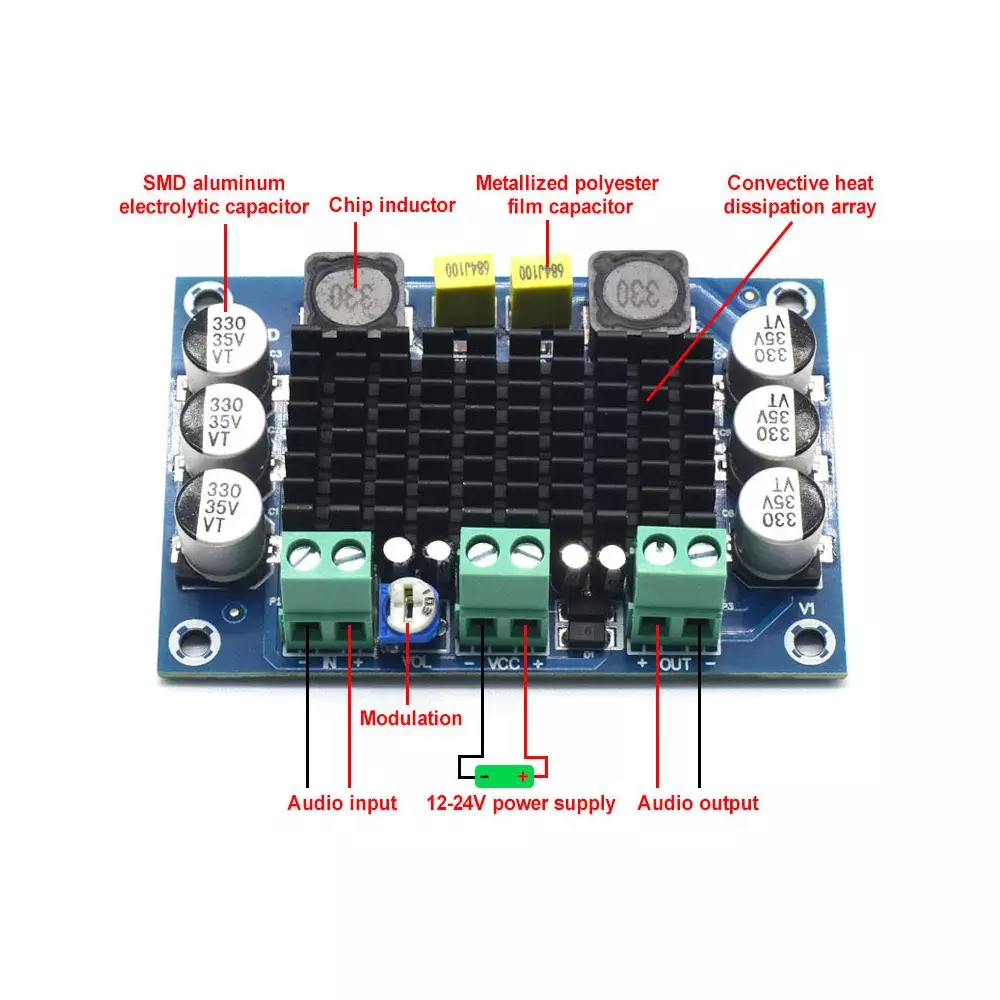

Modul je vybaven velkými šroubovacími svorkami pro pevné a spolehlivé připojení napájení i reproduktoru.

Součástí konstrukce je kvalitní indukční filtr, který stabilizuje výstupní signál.
Při změnách proudu v cívce vzniká indukované napětí, které kompenzuje nárůst nebo pokles proudu, čímž snižuje zvlnění výstupního napětí i proudu.
Výsledkem je hladší a stabilnější audio průběh.

Modul využívá velkokapacitní SMD kondenzátory pájené přímo na desku.
Na spodní straně nejsou žádné vývody ani pájecí body, což eliminuje riziko zkratu.
SMD provedení zároveň zvyšuje stabilitu parametrů a spolehlivost.
Tepelná energie z čipu je odváděna přes konstrukčně uspořádané kanály, které zlepšují proudění vzduchu a zvyšují účinnost chlazení.

Technické parametry

Název produktu: CA‑3116D mono zesilovací modul

Vstupní napětí: DC 12–24 V

Vstupní proud: minimálně 3 A

Výstupní výkon: 100 W (mono)

Použitý čip: TPA3116D2 (třída D)

Výstupní impedance: 2–8 Ω

Vstupní impedance: 10 kΩ

Odstup signál/šum (SNR): 100 dB

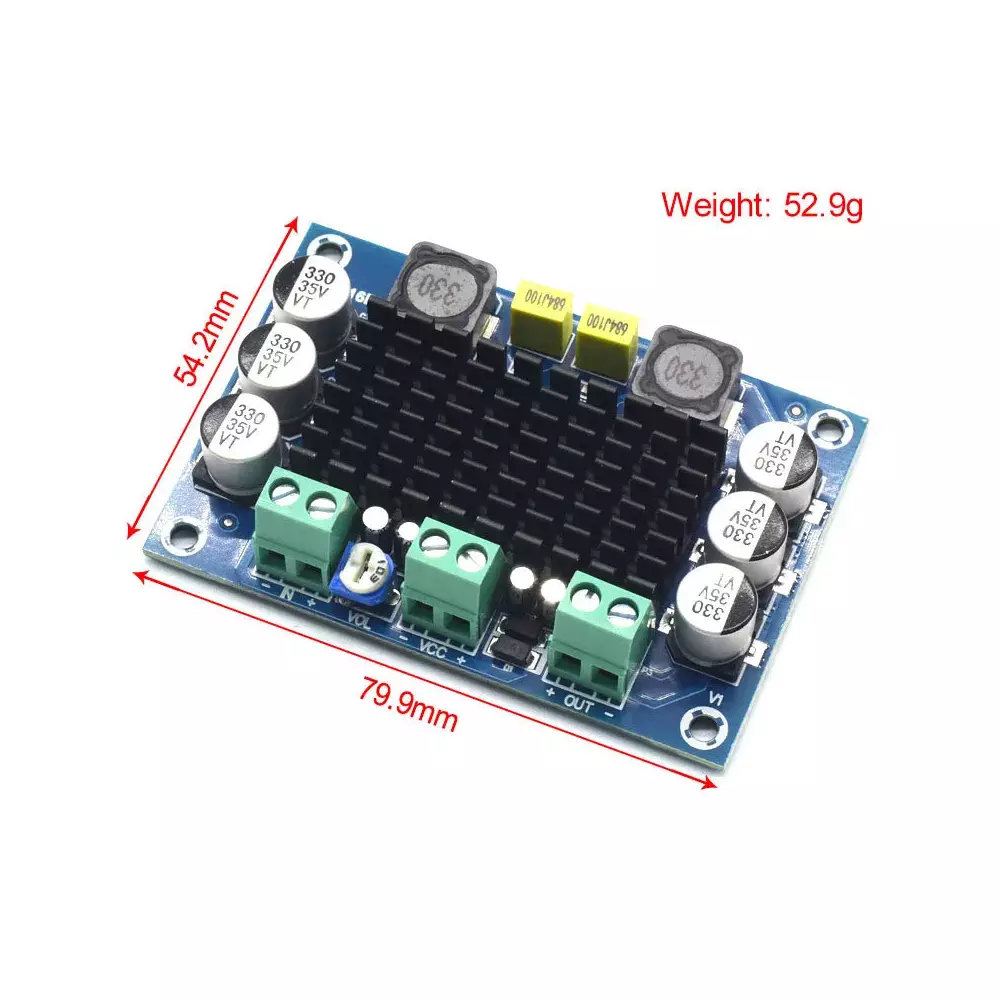

Rozměry: 79,9 × 54,2 mm

Hmotnost: 52,9 g

Před připojením modulu vždy zkontrolujte správné zapojení napájení i reproduktorů.
Nesprávná polarita nebo zkrat mohou způsobit poškození modulu.

Upozornění: Výrobek není hotovým zařízením, je to pouze komponenta.
