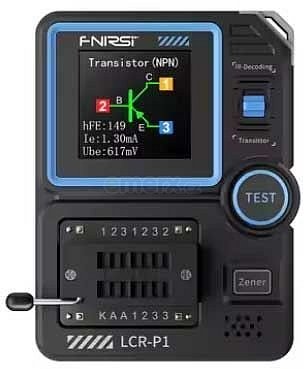

Univerzální tester součástek FNIRSI LCR-P1.

FNIRSI LCR-P1 je multifunkční digitální tester součástek a tranzistorů, který umožňuje rychlé a přesné testování různých elektronických součástek, jako jsou tranzistory, diody, kondenzátory, rezistory, induktory, součástky MOSFET a podobně. Tester LCR-P1 je vybaven 1,44" barevným displejem, což umožňuje snadné čtení výsledků testů. Zobrazuje všechny důležité parametry, jako jsou naměřené hodnoty odporu, kapacity, indukčnosti nebo specifikace tranzistorů. Barevný displej rovněž zobrazuje detaily o typu a zapojení testovaných součástek, které jsou automaticky identifikovány testerem. Tester taképodporuje analýzu infračervených kódů dle protokolu NEC, což lze využít při ladění a údržbě dálkových ovladačů.

FNIRSI LCR-P1 lze propojit s PC a podporuje aktualizaci firmwaru prostřednictvím USB Type-C portu. Připojení k PC také umožňuje exportovat naměřená data.

Měřené veličiny:
-měření tranzistorů: ß = 10 až 600
-měření kapacity: 25pF – 100mF
-měření odporů: 0,01ohm – 50Mohm
-měření indukčnosti: 10µH – 1000µH
-měření diod a LED: úbytek napětí < 4,5V
-měření Zenerových diod: 0,01V – 4,5V / 0,01V – 32V
-měření triaků a tyristorů: proud řídící elektrody < 6V
Měření tranzistorů FET: JFET / IGBT / MOSFET
Dekódování IR kódů: Protokol NEC

Technické parametry:

Barevný displej: 1,44"
: vestavěná 300mAh lithium-iontová baterie, nabíjení pomocí USB-C(5V/1A)
Ochrana proti přepálení: Automatické vybíjení nevybitých kondenzátorů
Provozní teplota: 0 – 40°C
Rozměry: 71 × 87 × 28 mm
Hmotnost: 79 g
