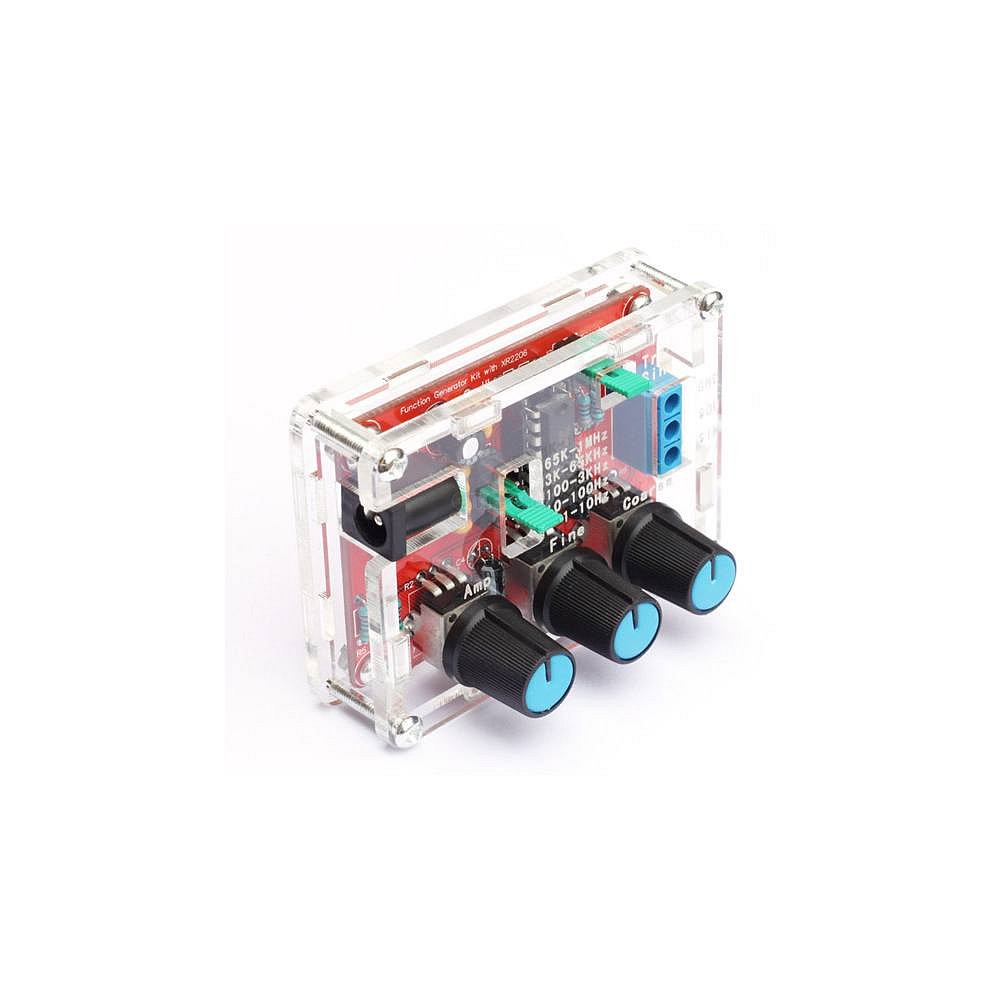

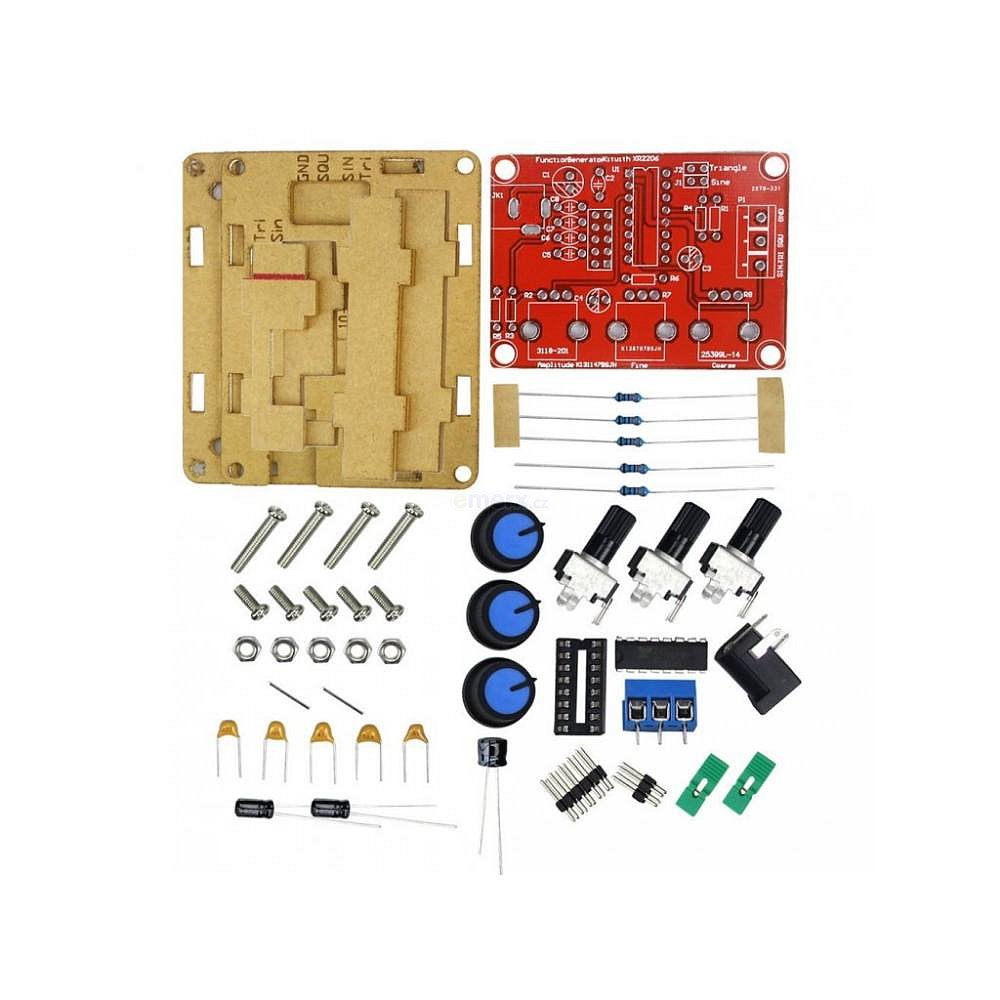

Generátor funkcí do 8MHz s krabičkou.

Generátor funkcí s XR2206 do 8MHz Napájecí napětí: 9-12V DC Křivky: obdélník, sinus a trojúhelník Impedance: 600 Ohm + 10% Frekvence: 1Hz - 1MHz Sinusový signál Amplituda: 0-3V při vstupu 9V DC Zkreslení: Méně než 1% (při 1kHz) Plochost: + 0,05 dB 1Hz - 100 kHz Obdélníkový signál Amplituda: 8V (bez zátěže) při vstupu 9V DC Doba vzestupu: Méně než 50ns (při 1kHz) Čas pádu: Méně než 30ns (při 1kHz) Symetrie: Méně než 5% (při 1kHz) Trojúhelníkový signál Amplituda: 0-3V při vstupu 9V DC Linearita: Méně než 1% (do 100kHz) 10mA
