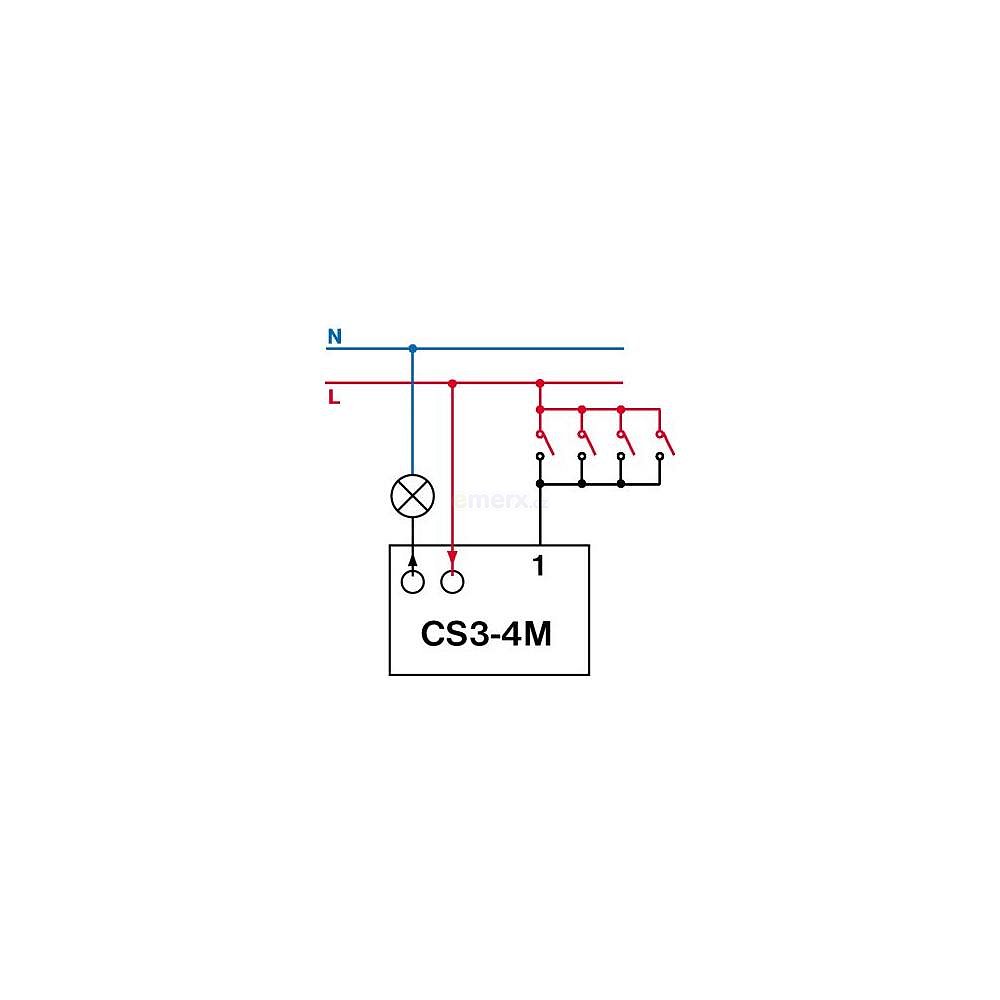

Spínač pod vypínač CS3-4M je v zapojení BEZ NULOVÉHO VODIČE a má možnost nastavení OSMI FUNKCÍ SEPNUTÍ.

Vlastnosti CS3-4M:

je multifunkční časové relé pro ovládání odporové (žárovky) a indukční zátěže (ventilátory) s možností montáže pod vypínač a v zapojení bez nulového vodiče.

Osm funkcí CS3-4M:

časové zpoždění s možností přerušení

zpožděné vypnutí (obdoba CS3-1)

multi-časové relé s blokováním

časové relé bez možnosti blokování

impulsní relé (ovládání z více míst)

zpožděné sepnutí

zpožděné sepnutí i vypnutí

blikač

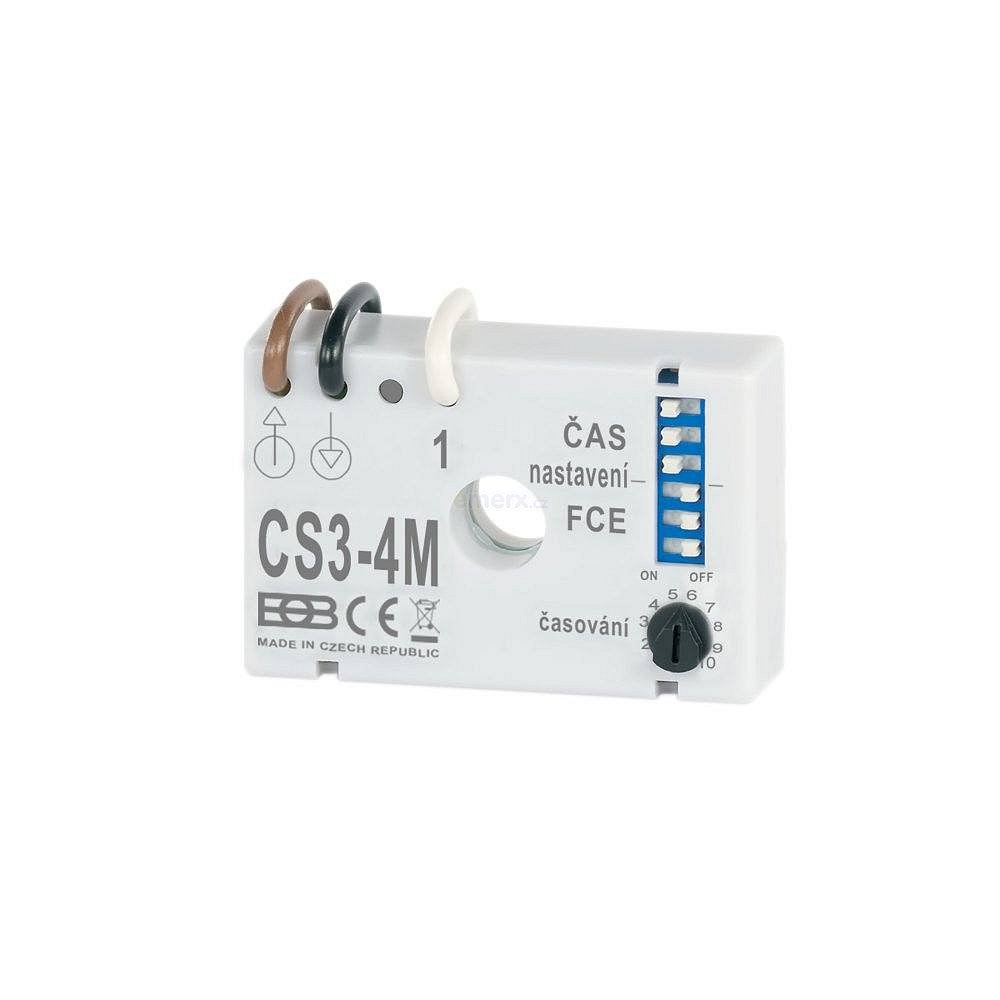

Velkou výhodou je lineární nastavení času (hrubě pomocí přepínače, jemně trimrem), zapojení BEZ NULOVÉHO VODIČE a dále nastavení 8-mi následujících funkcí.

Vysvětlení funkcí CS3-4M:

1.
Časové relé s možností přerušení

K sepnutí zátěže a časování dojde ihned po stisknutí tlačítka.
Dalším stiskem tlačítka během časování lze zátěž vypnout.

2.
Zpožděné vypnutí (obdoba CS3-1)

K sepnutí zátěže dojde v okamžiku rozepnutí tlačítka, po odčasování se zátěž vypne.

3.
Multi-časové relé s blokováním

Počtem stisknutí tl.(max.5x) se násobí nastavený čas.
Při šestém stisknutí se čas nuluje.
Pokud během časování stiskneme tlačítko na cca 3s, zátěž se vypne.

4.
Zpožděné vypnutí bez blokování

K sepnutí zátěže dojde okamžitě po stisknutí ovládacího spínače, ale samotné časování začne po rozpojení ovládacího spínače.

5.
Impulsní relé (ovládání z více míst)

Stisknutí tlačítka sepne zátěž a další stisknutí tlačítka zátěž vypne.
Na délce stisknutí tlačítka nezáleží.

6.
Zpožděné sepnutí

Po stisknutí tl.odčasuje nastavený čas(zpoždění), potom dojde k sepnutí zátěže, které trvá až do rozepnutí tlačítka.

7.
Zpožděné sepnutí i vypnutí

Po stisku tlačítka odčasuje nastavený čas(zpoždění), následuje sepnutí zátěže.
Po rozepnutí tl.se zátěž vypne se stejným zpožděním.

8.
Blikač

Při trvalém sepnutí tlačítka dojde ke spínání zátěže v nastavených časových intervalech 1:1.

Technické parametry

Napájení                                     230 V / 50 Hz

Typ montáže                              pod vypínač

Montáž bez nulového vodiče   Ano

Odporová zátěž                         5 W až 150 W

Induktivní zátěž                         5 VA až 50 VA

Příkon                                         0, 50 W

Spínací prvek                             triak

Nastavitelný čas                       1 s až 1200 min

Pojistka                                      Ano (FU 2 A/ H 5*20 mm)

Stupeň krytí                               IP20

Pracovní teplota                       0 °C až 50 °C
