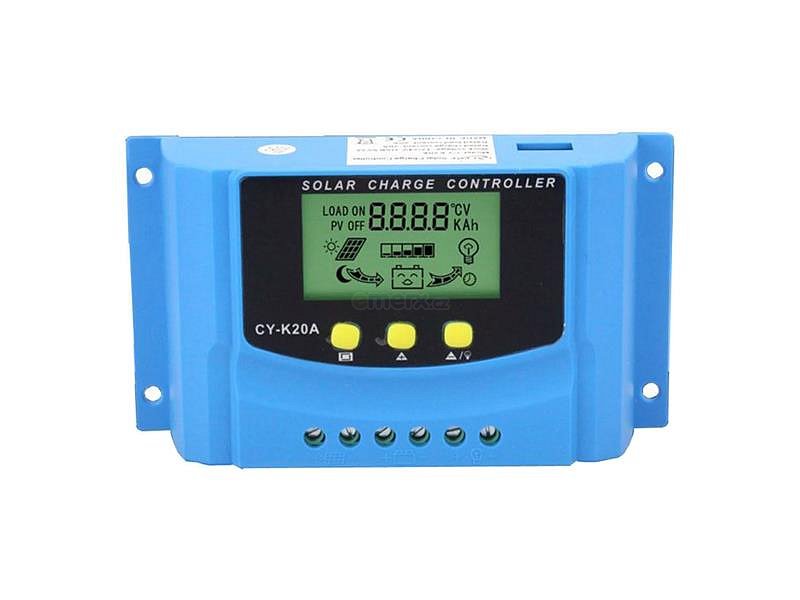

Solární regulátor PWM CY-K20A 12-24V/20A

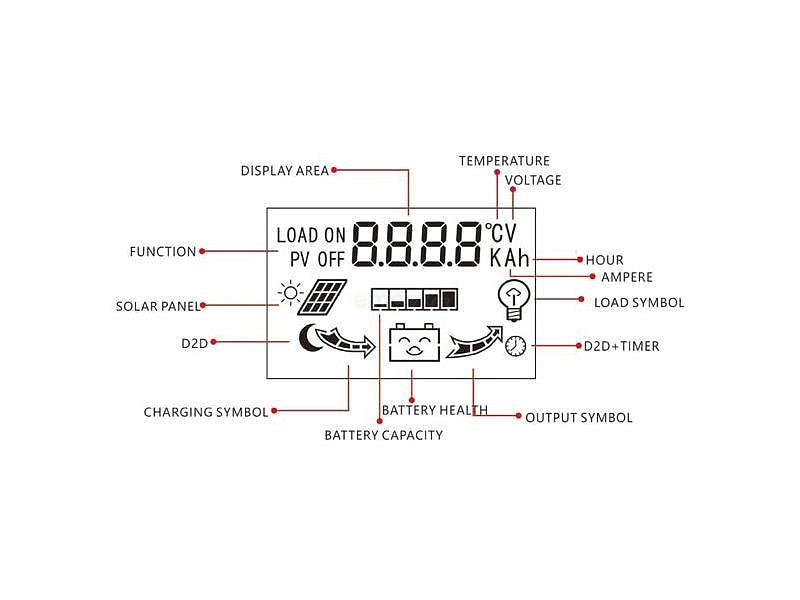

Solární regulátor PWM CY-K20A, 12-24V/20A pro různé baterie. PWM regulátor CY-K20A umožňuje nabíjení baterií Pb, Li-Ion nebo LiFePO4 proudem až 20A a připojení FV panelů 18V (pro systémové napětí 12V) nebo 36V(pro systémové napětí 24V) do výkonu 240W (480W-24V). Je vybaven LCD displejem pro nastavení a zobrazení provozních parametrů.

Parametry produktu:

Solární regulátory PWM připojují solární panely přímo k nabíjené baterii a po dosaženínastaveného či daného svorkového napětí baterie je následná regulace řešena pulsním omezením-přerušením proudu. Toto se děje ve frekvenci jednotek až desítek Hz a u některých regulátorů je indikovánoblikáním LED s označením „charge“ nebo „solar“. Regulátory jsou vhodné pro panely se shodným systémovým napětím jako je napětí baterie, jinak dochází ke ztrátám, kdy se část výkonu zmaří vlivem nevhodné V-A charakteristiky panelu.

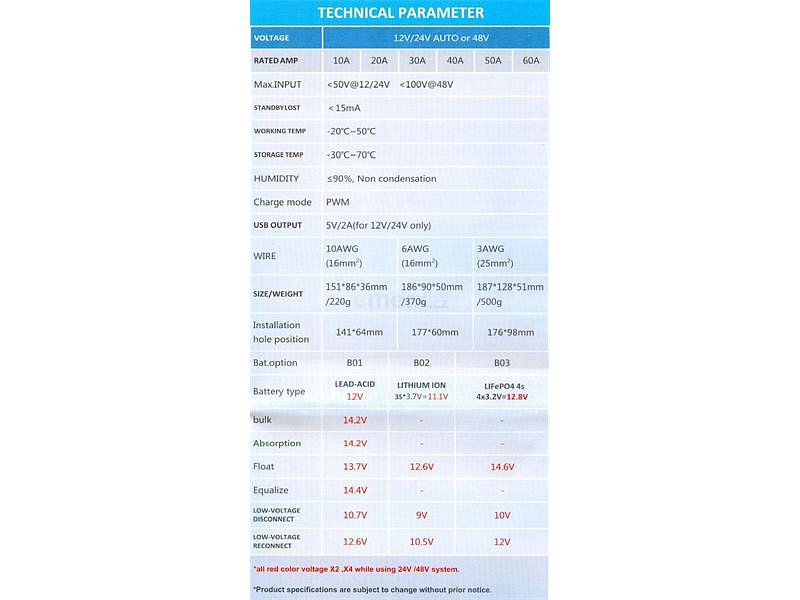

Technické parametry:

Rozsah jmenovitého napětí baterie pro aktivní nabíjení: 11,1–12,8V nebo 22,2–25,6V
Pb baterie AGM – mód b01 (12V nebo 24V)
Li-Ion baterie 3S=11,1V(3×3,7V) nebo 6S=22,2V – mód b02
LiFePO4 baterie 4S=12,8V(4×3,2V) nebo 8S – mód b03
Max. výkon FV panelů: 240W-12V, 480W-24V
Max. vstupní napětí: 50V
Max. nabíjecí i zátěžový proud: 20A
USB výstup: 5V/2A
Rozměry: 150×85×34mm
Hmotnost: 220g

---
