Širokoúhlá varianta 12 Mpx oficiálního Raspberry Pi kamerového modulu se senzorem Sony IMX708 s vyšší světelnou citlivostí, podporou HDR a automatickým ostřením.

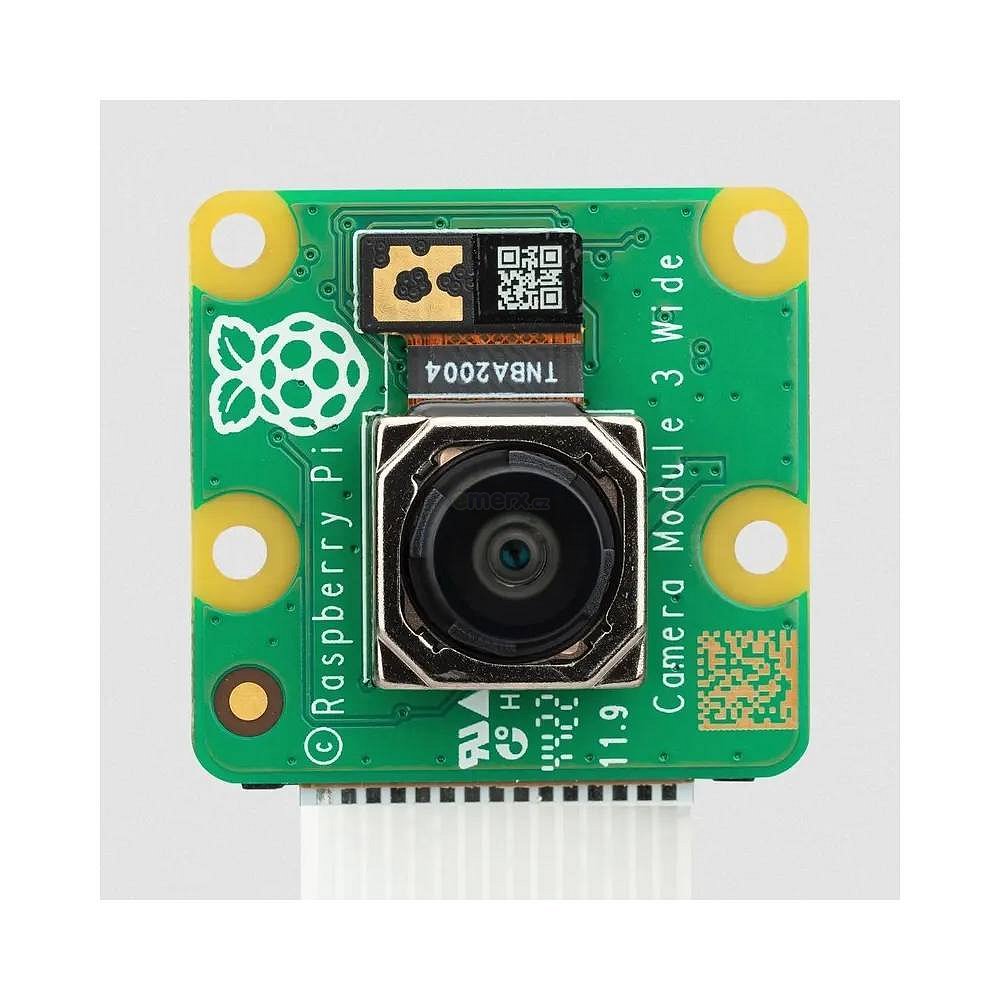

Raspberry Pi Camera 3 Wide
Širokoúhlá varianta 12 Mpx oficiálního Raspberry Pi kamerového modulu se senzorem Sony IMX708 s vyšší světelnou citlivostí, podporou HDR a automatickým ostřením.
Klíčové vlastnosti
- Obrazový snímač CMOS s rozlišením 12 Mpx (Sony IMX708) se zadním osvětlením a skládáním na sebe
- Vysoký odstup signálu od šumu (SNR)
- Vestavěná 2D dynamická korekce vadných pixelů (DPC)
- Automatické ostření s fázovou detekcí (PDAF) pro rychlé automatické ostření
- Funkce QBC Re-mosaic
- Režim HDR (výstup až 3 Mpx)
- Sériový datový výstup CSI-2
- Dvouvodičová sériová komunikace (podporuje rychlý režim I2C a rychlý režim plus)
- Dvouvodičové sériové ovládání zaostřovacího mechanismu
Specifikace
Camera 3 Wide
IR filtr
ano
Rozlišení snímku
11,9 Mpx
Režimy videa
1080p50, 720p100, 480p120
Snímač
Sony IMX708
Rozlišení snímače
4608 × 2592 px
Plocha snímače
7,4 mm napříč
Optická velikost
1/2,43″
Hloubka ostrosti
Automatické ostření s fázovou detekcí
Ohnisková vzdálenost
120°
Horizontální zorné pole
102°
Vertikální zorné pole
67°
Ohnisková vzdálenost (F-Stop)
F2.2
Maximální doba expozice (sekundy)
112
Minimální zaostřovací vzdálenost (MOD)
5 cm
Historie
Původní 5 Mpx model byl vydán v roce 2013 a už se nevyrábí, v roce 2016 byl vydán 8 Mpx model kamery pod označením Camera Module v2.
V roce 2023 byl vydán 12 Mpx model kamery (tento) pod názven Camera 3.
Pro všechny tři varianty existují verze pro viditelné světlo a infračervené světlo.
U modulu Camera 3 navíc existují i širokoúhlé verze značené jako Wide.
V roce 2020 byl vydán 12 Mpx modej pojmenovaný HQ Camera, který umožnil použití objektivů C a CS.
Infračervená verze HQ kamery neexistuje, nicméně infračervený filtr lze v případě potřeby odstranit.
V roce 2023 byl vydán model HQ kamery s bajonetem M12 (alias S).
Zapojení

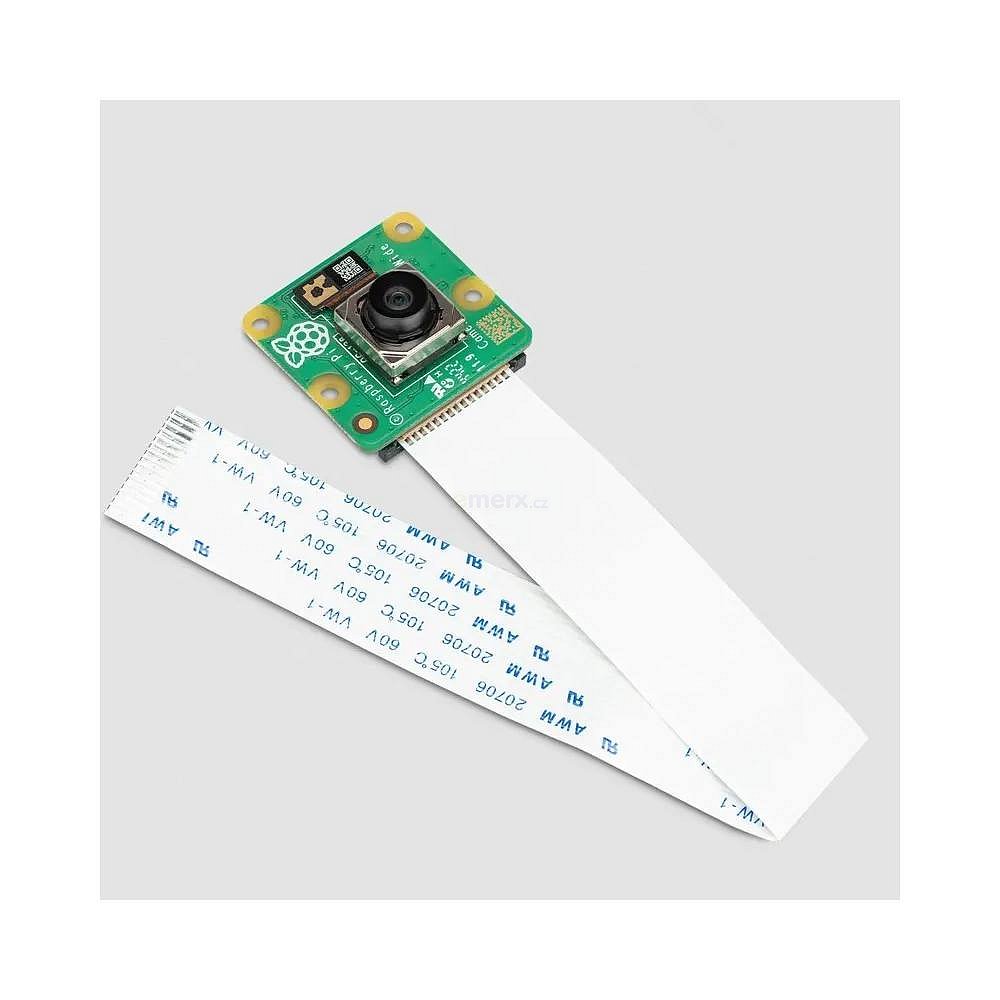

Kamerový modul se připojuje přes rozhraní CSI, konektorem CAMERA, kterým disponují Raspberry Pi řady 4, 3, 2, 1, Zero* a Compute Module**.
*CSI konektor u modelů Zero je menší, takže pro připojení této kamery budete potřebovat speciální FLEX kabel s užším koncem.
**Ke Compute Module budete potřebovat i základní desku vybavenou konektorem CAMERA.
