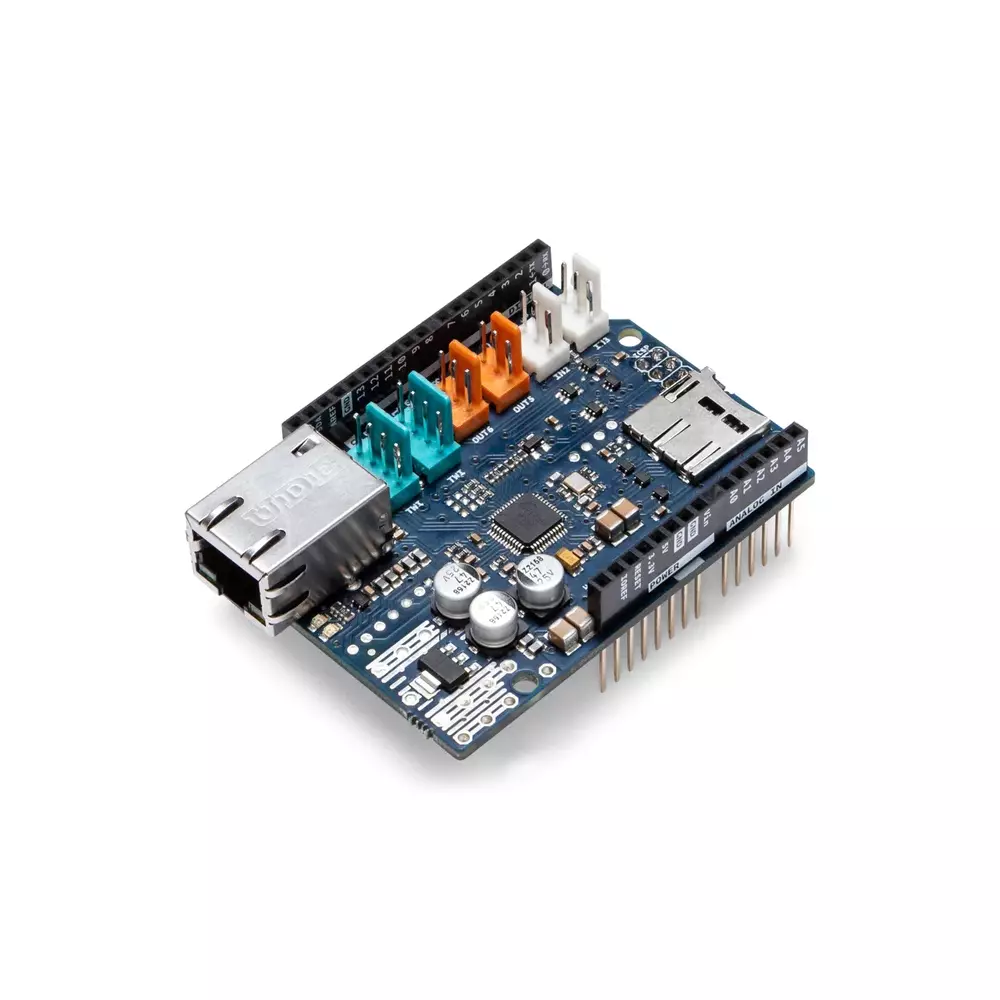

Rozšiřující deska umožňující Arduino připojit k internetu pomocí ethernetového rozhraní.

Popis produktu:Rozšiřující deska umožňující Arduino připojit k internetu pomocí ethernetového rozhraní.

Modul formátu Shield po připojení ke kompatibilní desce Arduino poskytuje vše potřebné pro připojení k internetu a zároveň nadále umožňuje přístup k ostatním pinům či připojení dalšího shieldu (rozvržení pinů odpovídá rozvržení verze 1.0 desky Arduino Uno Rev3).

Shield podporuje přenosové protokoly TCP a UDP.
Dovoluje obsluhu až osmi síťových socketů současně.

Slot pro microSD kartu slouží k uložení dat přenášených po síti.
Slot je přístupný pomocí dostupné knihovny SD.

Poznámka: síťový adaptér a rozhraní SD karty spolu sdílejí SPI sběrnici – není tak možné obsluhovat obě části zároveň a korektní obsluha by měla být zajištěna softwarovými knihovnami.

Je-li používána pouze jedna z částí (tzn.
SD karta, nebo síť), musí být nevyužitá část explicitně zakázána – toho lze dosáhnout nastavením příslušného SS/CS pinu jako výstupu s pevnou hodnotou HIGH.

Pro obě desky slouží pin 10 jako signál Slave/Chip Select (SS/CS) pro síťový adaptér a pin 4 pro SD kartu.
Hardwarový SS pin 53 na Arduino Mega nepřenáší signál, ale pro funkčnost rozhraní musí být nastaven jako výstup.
Piny použité pro sběrnici SPI nelze použít jako vstupy/výstupy pro jiný účel.
Jedná se o piny 10 až 13 na desce Arduino Uno a piny 50 až 52 na Arduino Mega.

Resetování síťového adaptéru při zapnutí je nyní automatické, a to i pro Arduino Mega – je tím tak odstraněn problém z předchozích verzí.

Podporu PoE (Power over Ethernet) zajišťuje připojitelný externí modul.
Po jeho doplnění je možné získávat napájení z běžného CAT 5 ethernetového kabelu.

Poznámka: PoE modul není součástí balení a není vyráběn společností Arduino.

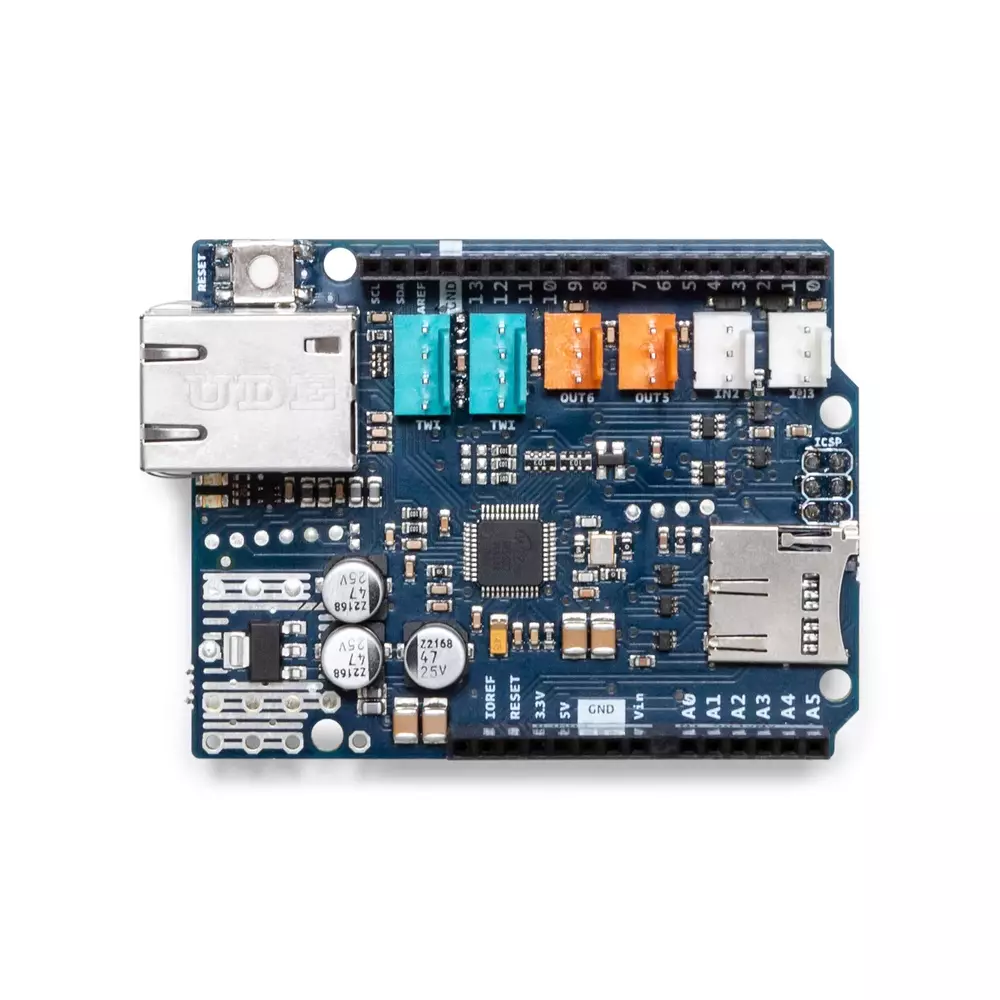

Chování/vlastnosti

• K fyzickému připojení do sítě slouží standardní konektor RJ45.
• Resetovací tlačítko na desce je společné pro Arduino i Shield.
• Shield obsahuje několik indikačních LED:
• ON: indikuje zapnutí Arduina a shieldu,
• na pinu 13 je standardní vestavěná LED Arduina,
• ACT: bliká při komunikaci (v obou směrech),
• LINK: indikuje síťové spojení a bliká při přenosu dat.

• Na desce jsou konektory kompatibilní s Tinkerkit:
• 2 bílé konektory pro 2 analogové vstupy (připojeny k pinům A2 a A3),
• 2 konektory s oranžovým středem pro 2 analogové výstupy (připojeny k PWM výstupům na pinech D5 a D6),
• 2 bílé 4pinové konektory pro TWI rozhraní – vstupní a výstupní.

Specifikace

• Ethernetový adaptér: W5500 s interní 32K vyrovnávací pamětí
• Rychlost připojení: 10/100 Mb
• Pracovní napětí: 5 V (napájeno z Arduina)
• Připojení k Arduinu portem SPI
• Kompatibilní s Arduino Uno a Mega

Specifikace PoE modulu:

• IEEE802.3af kompatibilní
• Vstupní napětí 36 V až 57 V
• Ochrana proti zkratu a přetížení
• Výstupní napětí 12 V
• DC/DC převodník s vysokou efektivitou: typická 85%, v zátěži 80%
• izolační napětí 1500 V (mezi vstupem a výstupem)
