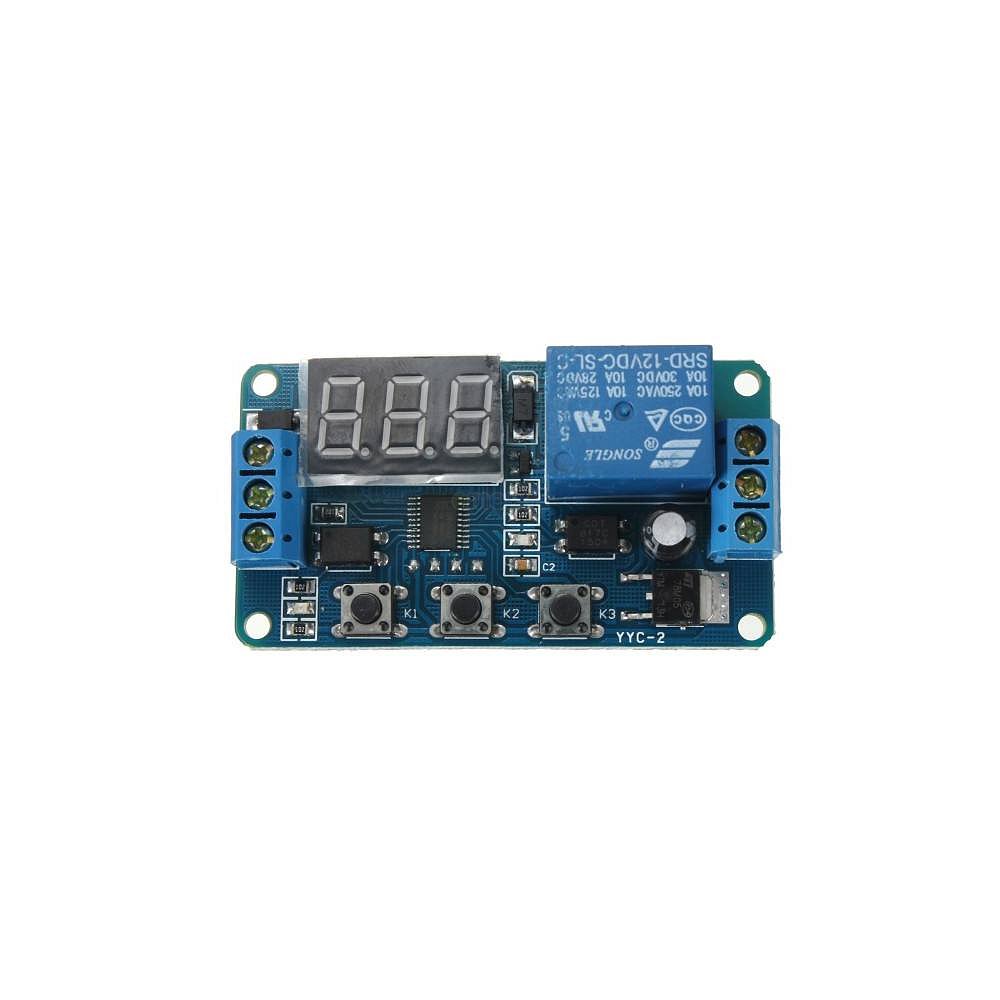

Relé modul s funkcemi zpoždění sepnutí, zpoždění odpadu a časovače, 12V

Relé modul s funkcemi zpoždění sepnutí, zpoždění odpadu a časovače.
Nová zjednodušená verze pro splnění potřeby většiny zákazníků.
Použití opticky izolovaného vstupu a výstupu.
Vyšší odolnost proti rušení.
Parametry produktu:Velikost: 64,2 mm * 34,8 mm * 18,5 mm.Relé: AC 220 V 10 A nebo DC 30 V 10 A.Klidový proud: 20 mA, Provozní proud: 50 mA.Napájecí napětí: 10 ~ 16 V.Životnost: 100,000 krát sepnutí.Pracovní teplota: -40 ~ 85 °C.
Popis módů: P1: Po vstupním impulzu je relé sepnuto po nastavenou dobu T1.
P2: Po vstupním impulzu modul odpočítá nastavenou dobu T1, sepne relé, odpočítá nastavenou dobu T2 a relé vypne.
P3: Nekonečná smyčka, kde relé je vypnuto po dobu T1 a sepnuto po dobu T2 P4: Ihned po vstupním impulzu je sepnuto relé.
Odpočet je spuštěn ale až ve chvíli, kdy vstupní signál zmizí.
Po uplynutí doby T1 je relé vypnuto.Pro výběr módu podržte několik sekund tlačítko K1 a poté opětovným stisknutím zvolte mód.?Nastavení doby T1 v módu P1 a P4: Stisknutím tlačítka K2 přepínáte řád (stovky, desítky, jednotky), stisknutím tlačítka K3 měníte hodnotu.
Po nastavení všech hodnot ještě můžete změnit pozici desetinné tečky.
Pokud desetinná tečka nesvítí, je nastavený interval 0–999 sekund.
Pokud svítí v pozici 99.9, je nastavený interval 0–99,9 sekund.
Dalším posunutím desetinné tečky nastavíte interval 0–999 sekund.Nastavení doby T1 a T2 v módu P2 a P3: Modul obsahuje modrou indikační LED diodu.
Pokud svítí, je na displeji zobrazena doba T1, v opačném případě doba T2.
Přepínání při nastavení doby T1 a T2 se provádí krátkým stisknutím tlačítka K1.
Nastavení hodnot časů T1 a T2 proveďte stejným způsobem, jak je popsáno v nastavení doby T1 v módu P1 a P4.?Upozornění.
Výrobek není hotovým zařízením, je to pouze komponenta.
