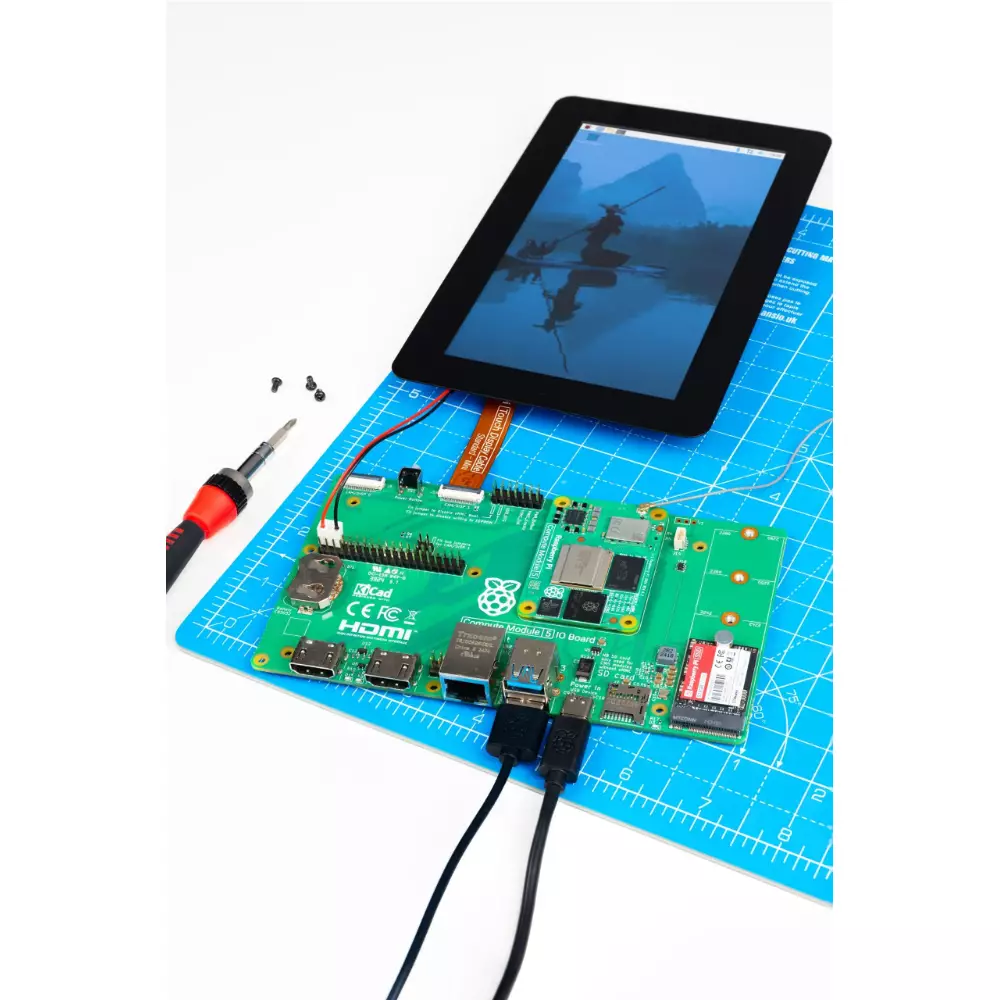

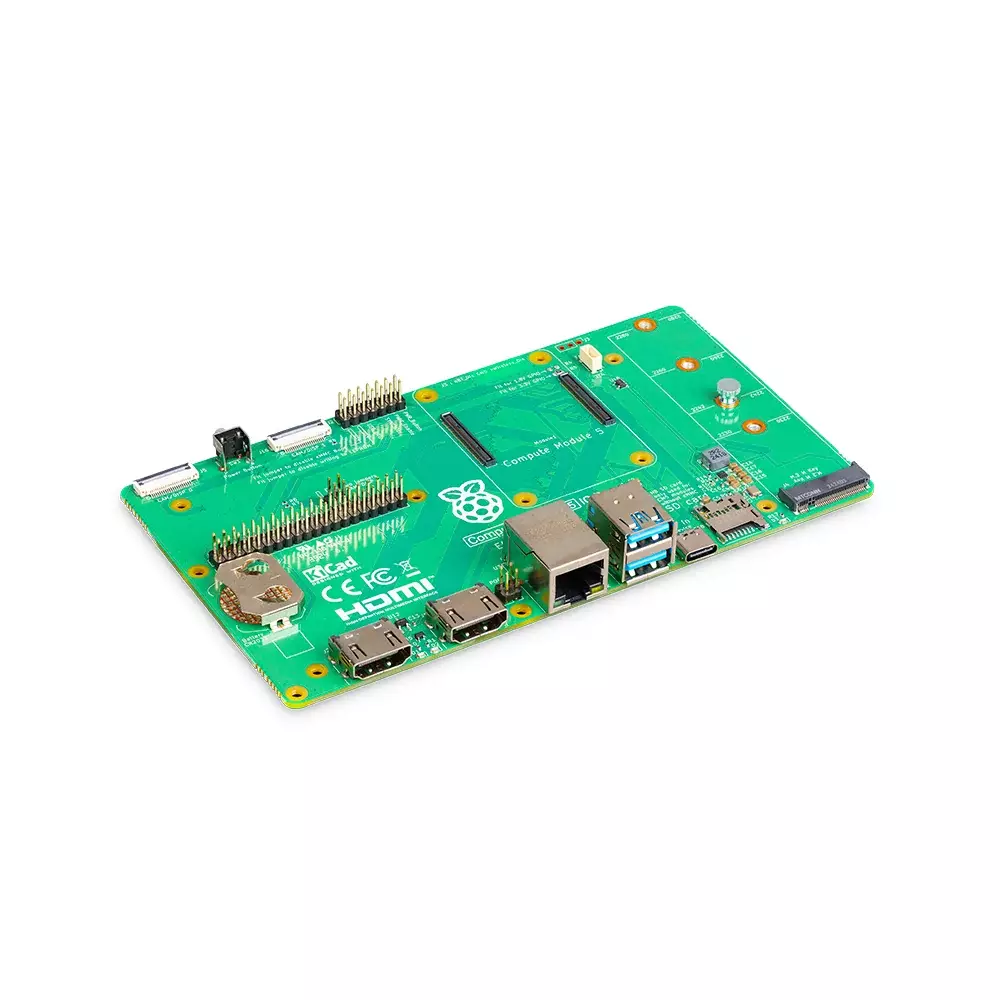

Raspberry Pi Compute Module 5 IO Board zprostředkovává všechny rozhraní modulu Compute Module 5.Poskytuje platformu pro vývoj a referenční základní desku, což zkracuje dobu uvedení na trh pro návrhy založené na Compute Module 5.

Popis

Tato deska umožňuje plný přístup k funkcím Compute Module 5.
Je navržena jako univerzální vývojová platformas bohatými možnostmi připojení a integrace.
Podporuje různé periférie a zjednodušuje implementacipokročilých funkcí do projektů.

Vlastnosti

• Standardní 40pinový GPIO konektor
• 2× plnohodnotné HDMI 2.0 konektory
• 2× 4linkové MIPI DSI/CSI-2 FPC konektory (22 pinů, rozteč 0,5 mm)
• 2× USB 3.0 konektory
• Gigabitový Ethernet s podporou PoE (vyžaduje samostatný Raspberry Pi PoE HAT)
• M.2 M-key PCIe slot (pro moduly 2230, 2242, 2260 a 2280)
• Slot pro microSD kartu (pro použití s Lite moduly)
• Konektor pro baterii RTC
• 4pinový konektor ventilátoru
• Externí napájení přes USB-C zdroj (prodává se samostatně)

Technické specifikace

Specifikace

Popis

GPIO konektor

Standardní 40pinový

HDMI

2× HDMI 2.0

MIPI DSI/CSI-2

2× 4linkové FPC (22 pinů, 0,5 mm)

USB

2× USB 3.0

Ethernet

Gigabitový, s podporou PoE

M.2 PCIe

M-key, pro moduly 2230–2280

Slot pro SD kartu

Ano (pro Lite moduly)

RTC baterie

Ano

Konektor ventilátoru

4pinový

Napájení

USB-C (externí, prodává se samostatně)

Kompatibilita

Raspberry Pi Compute Module 5

Obsah balení

• 1× Raspberry Pi Compute Module 5 IO Board

POZNÁMKA: CM5 není součástí balení.
