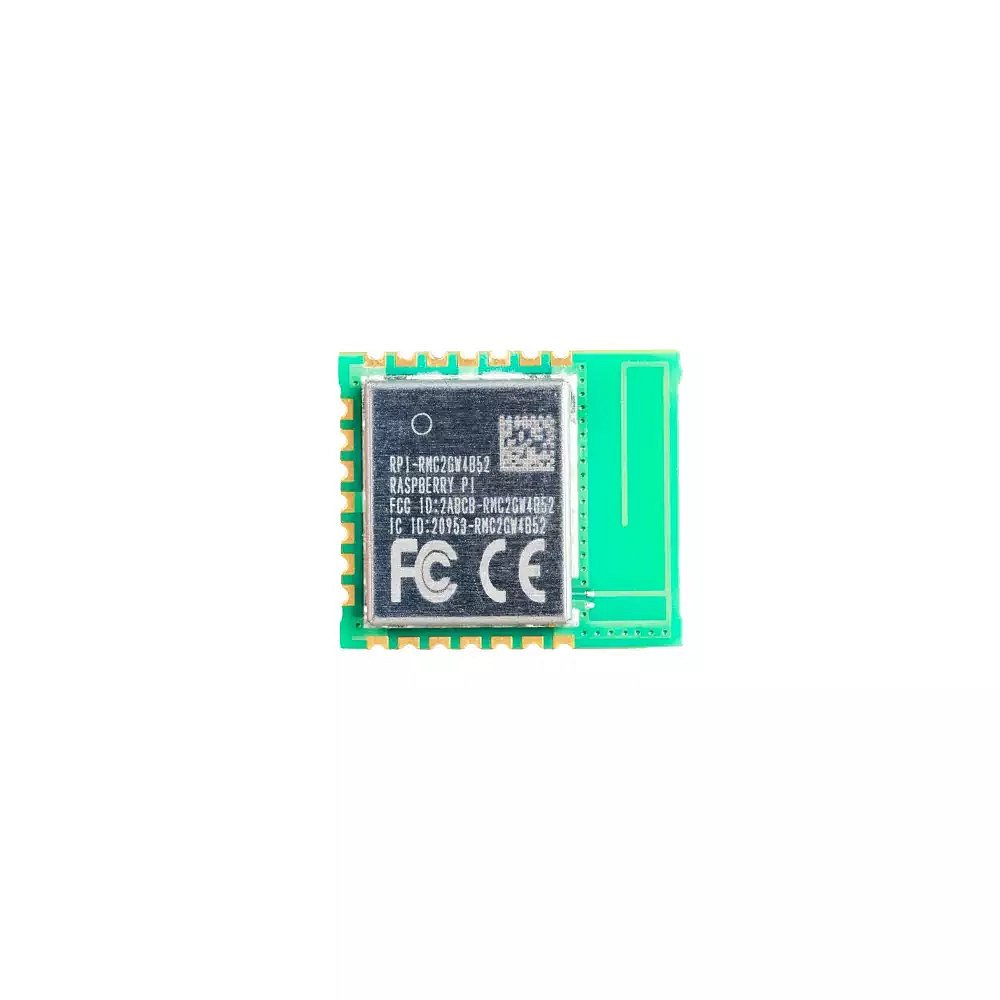

První Radio modul od Raspberry Pi RMC20452T, založený na CYW43439, známý z desek Raspberry Pi Pico W a Pico 2 W.
První Radio modul od Raspberry Pi RMC20452T, obsahující CYW43439, známý z desek Raspberry Pi Pico W a Pico 2 W.
Moduly Raspberry Pi Radio jsou určeny pro snadnou integraci rádiových funkcí.
Obsahují rádiové obvody používané ve vybraných jednodeskových počítačích a výpočetních modulech Raspberry Pi.
Umožňují snadnou cestu k hromadné výrobě, zejména pro uživatele mikrokontrolérů RP2040 a RP235x.
Využívá čip Infineon CYW43439, což je integrované řešení kombinující jednopásmovou Wi-Fi® 4 (802.11n) na frekvenci 2,4 GHz a Bluetooth® 5.2, ideální pro nízkonákladové aplikace.
Vlastnosti
- Zásuvkové provedení s vývody typu castellated pro snadnou integraci
- Wi-Fi 4 v pásmu 2,4 GHz
- Bluetooth 5.2
- Soulad s modulární certifikací FCC
Specifikace
▼
Wi-Fi podpora
Wi-Fi 4 (802.11n), jednopásmová (2,4 GHz)
Bluetooth podpora
Bluetooth 5.2 (klasické i Low Energy – LE)
Kompatibilita
Plná softwarová kompatibilita se SDK pro Pico W a Pico 2 W
Rozšiřující I/O
3 GPIO piny ovládané hostitelem
Rozhraní
Nízkopólové qSPI rozhraní pro jednoduchou integraci
Anténní řešení
SISO1 konfigurace (single antenna); sdílená anténa pro Wi-Fi i BT
Konektivita
Integrovaný PA a LNA pro spolehlivý a silný signál
Rychlost
Kanály 20 MHz, přenosová rychlost až 96 Mbps (PHY)
Dosah Bluetooth
Až 100 m (třída 1) nebo 10 m (třída 2)
Provozní teplota
−30 °C až +70 °C
Spotřeba energie
Power Save PM1 DITM1 (průměr): 1,19 mAPříjem MCS7 (−50 dBm): 43 mAVysílání MCS7 (16 dBm): 271 mA
Mechanické parametry
21 vývodů (castellated), rozměry 16,5 × 14,5 mm
SKU
RMC20452T
Produktový kód
Raspberry Pi SC1169
Obsah balení
- 1 × Raspberry Pi Radio Module RMC20452T
