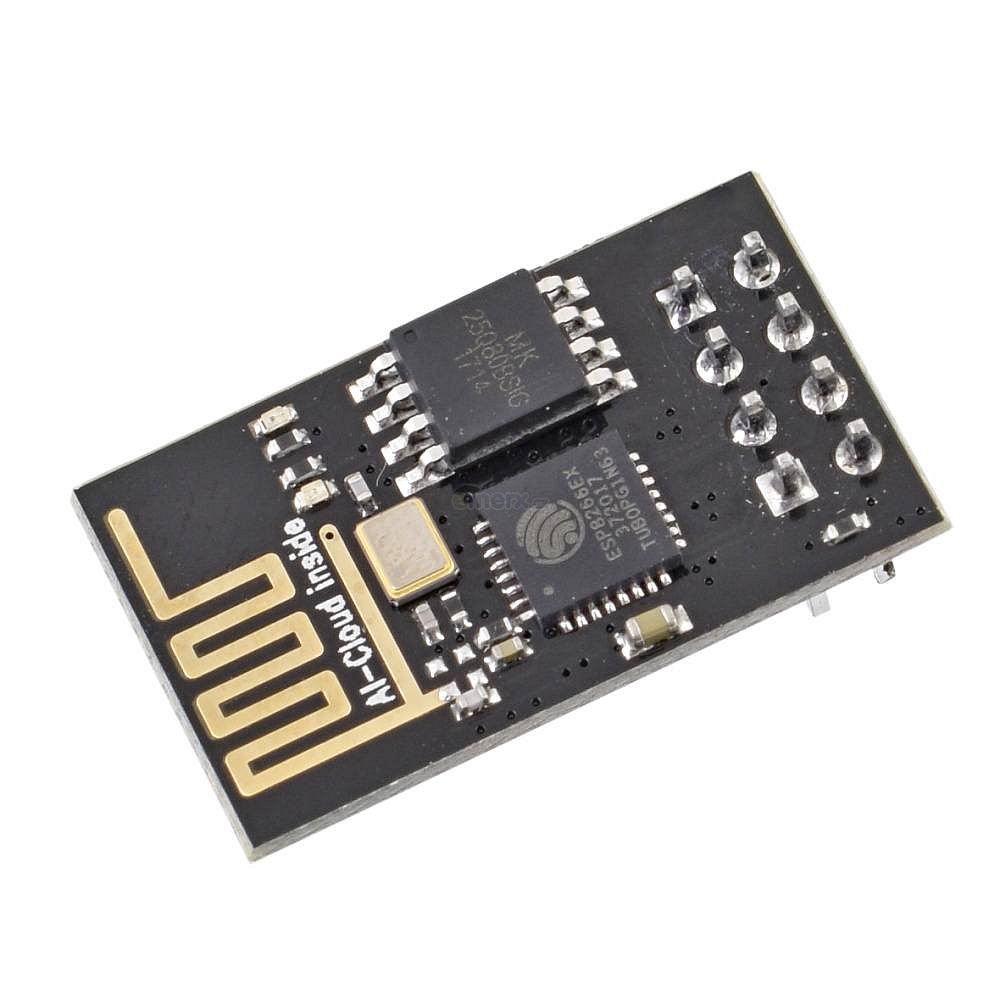

Použitý čip ESP8266 je vysoce integrovaný čip určený pro potřeby nového propojení se světem.
V použitém čipu ESP8266 je integrovaný mikrokontrolér, který můžete / nemusíte využít.
Pokud ho použijete, nemusíte vůbec Arduino připojovat.
Tato deska má 2 IO porty a UART (RXD TXD).
Výzva je tady! Připojte k tomuto boardu digitální teploměr/vlhkoměr, nastavte WIFI jako DHCP klient a zobrazte si teplotu na mobilu, na počítači anebo kdekoliv na internetu! Použitý čip ESP8266 je vysoce integrovaný čip určený pro potřeby nového propojení se světem.
Nabízí kompletní a ucelené WIFI síťové řešení, což umožňuje buď hostit aplikaci nebo využívat všechny síťové funkce z jiné bezdrátové implementace.
Bezdrátový WIFI teploměr? Jednoduché!
Specifikace:
Flash 8Mbit
GPIO 4x
SDIO 2.0, SPI, UART
32-pin QFN pouzdro
Extrémně malé rozměry DPS
Na DPS je integrovaná anténa
Integrovaný RF přepínač, balun, 24dBm PA, DCXO, a PMU
Integrovaný RISC procesor, on-chip paměť a externí paměťové rozhraní
Modul obsahuje program pro komunikaci přes sériovou linku pomocí jednoduchých AT příkazů
QOS management
I2S rozhraní
Integrované šifrování a zabezpečení WEP, TKIP, AES, a WAPI
Podporuje APSD pro VoIP aplikace
Žádné externí komponenty RF
Síť:
802.11 b / g / n
WIFI Direct (P2P), soft-AP
Integrovaný TCP / IP stack
Integrovaný TR switch, balun, LNA
Integrované PLLs, regulátory, DCXO a jednotky pro správu napájení
+ 19.5dBm výstupní výkon v režimu 802.11b
Integrovaný 32-bit CPU může být použit jako procesor aplikace
SDIO 1.1 / 2.0, SPI, UART
STBC, 1 × 1 MIMO, 2 × 1 MIMO
A-MPDU & A-MSDU agregace a 0.4ms ochranný interval
Spotřeba v pohotovostním režimu <1.0mW (DTIM3)
Podpora 3 režimů: AP, STA, AP + STA
Poznámka:
Je to 3.3V zařízení.
Pokud jej zapojíš do 5V digitálních senzorů nebo zařízení, budete možná potřebovat převodník nízké úrovně, jako jsou naše 4-kanálové nebo 8-kanálové převodníkové moduly.
