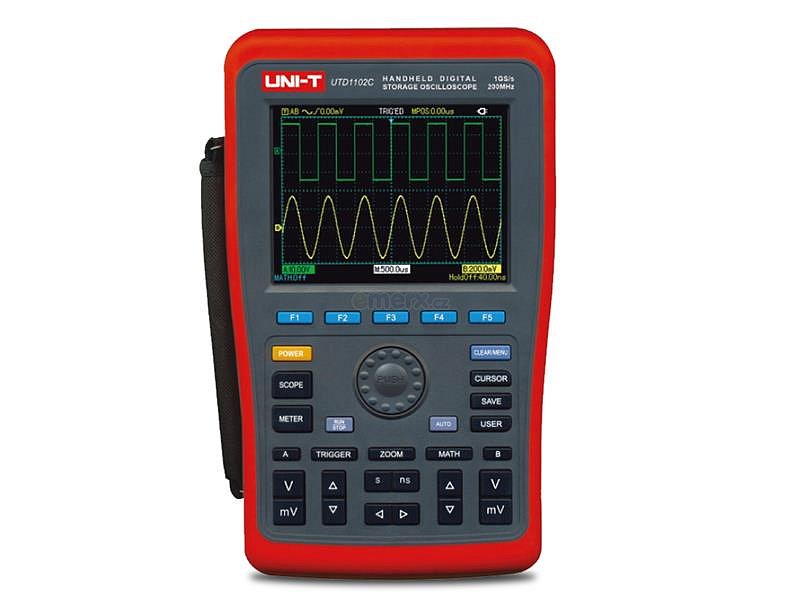

Osciloskop UNI-T UTD1102C

Přístroj UTD1102C kombinuje v jednom pouzdře ruční dvoukanálový osciloskop a multimetr. Nabízí vynikající parametry a řadu pokročilých funkcí a navíc uživatelskou přívětivost, pro kterou je vhodný i pro práce v externím prostředí. Šířka pásma osciloskopu je až do 100MHz při vzorkování 500MSa/s. Jeho výkonné spouštěcí a analytické funkce usnadňují získávání a analýzu křivek, 27 parametrů signálu může měřit zcela automaticky. Multimetr umožňuje měřit DC a AC napětí a proudy, odpor a kapacitu.

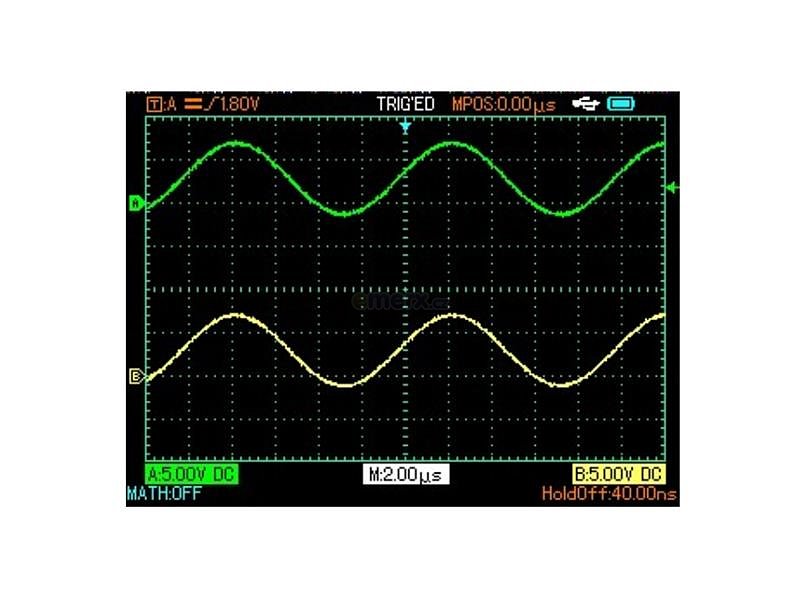

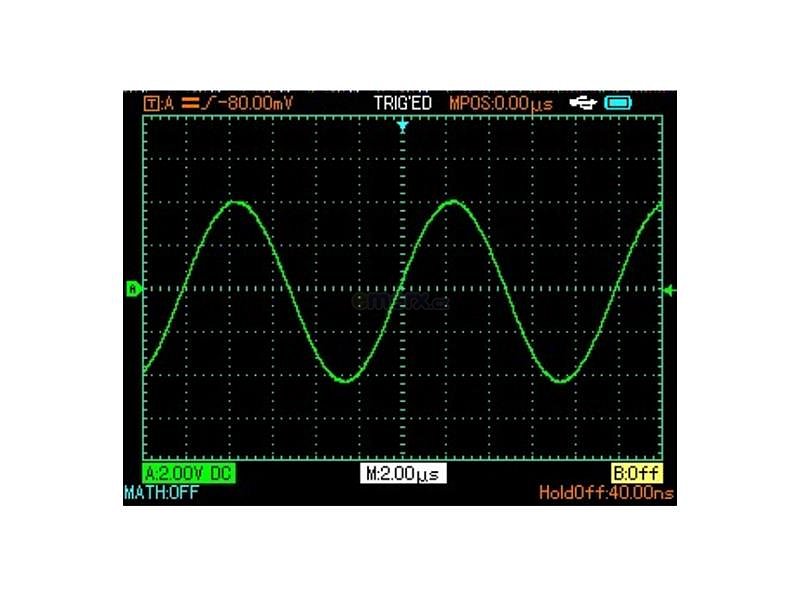

Přístroj má vestavěný barevný LCD displej s úhlopříčkou 5,7palců s rozlišením 320 x 240 pixelů. Křivky displej zobrazuje v monochromatickém režimu, takže je dobře čitelný i na silném světle. V režimu multimetru je maximální hodnota na displeji ±5999.
přístroje je ze zabudovaného Li-ion akumulátoru nebo z AC/DC adaptéru 9V/4A.
Vzhledem k tomu, že design přístroje je založen na ovládání tradičních přístrojů, mohou uživatelé používat tyto přístroje, aniž by museli trávit značný čas učením a seznamováním se s ovládáním.
Přístroj je certifikován pro rozsah vstupního napětí 150V v CAT II (dělič sondy 1:1) a vstupní napětí 300V v CAT II (dělič sondy 1:10).


Parametry produktu :

Osciloskop
- šířka pásma: 100MHz
- počet analogových kanálů: 2
- vzorkování: 500MS/s
- max. hloubka paměti: 7,5kpts
- rozlišení A/D převodníku: 8 bit
- rozsah časové základny: 2ns/div až 50s/div
- vstupní vazba: (1MΩ±2%)//(21pF±3pF)
- verikální osa: 5mV/div - 50V/div (1MΩ)
- náběžná hrana: ≤ 3,5ns
- spouštění: Edge, pulse, video
- matematické operace s průběhy : A + B, A -B, A x B, A : B
- automatické měření: peak-to-peak, amplitude, maximum, minimum, top, bottom, mean, average, root mean square, overshoot, preshoot, frequency, cycle, rising time, falling time, positive pulse, negative pulse, positive duty ratio, negative duty ratio, rise delay, fall delay
- FFT: Hanning, Hamming, Blackman-Harris, Rectangular
- ukládání do interní paměti: 10 skupin křivek, 10 režimů nastavení
- ukládání do USB: 10 skupin křivek, 10 skupin rozhraní

Multimetr
- měřicí rozsahy DC napětí: 600mV / 6V / 60V / 600V / 1000V; přesnost ±(1%+5)
- měřicí rozsahy AC napětí (45Hz až 400Hz): 600mV / 6V / 60V / 600V / 700V; pro f < 200Hz přesnost ±(1,2%+5); pro f ≥ 200Hz přesnost ±(1,5%+5)
- měřicí rozsahy DC proud: 6mA / 60mA / 600mA; přesnost ±(1,2%+5); pro 6A přesnost ±(1,5%+5)
- měřicí rozsahy AC proudí (45Hz až 400Hz): 6mA / 60mA / 600mA; přesnost ±(2%+5); pro 6A přesnost ±(2,5%+5)
- měřicí rozsahy odporu: 6kΩ / 60kΩ / 600kΩ; přesnost ±(1,2%+5); 600Ω / 6MΩ / 60MΩ; přesnost ±(1,5%+5);
- měřicí rozsahy kapacity: 6nF / 6mF; přesnost ±(5%+10); 60nF / 600nF / 6µF / 60µF / 600µF; přesnost ±(4%+5);
- měření diod a kontinuity obvodů: ano
- režim přepínání rozsahů: automatický / ruční
- zobrazení a záznam křivky trendu změn napětí, proudu, odporu


Technické parametry :

- napájení : 100V-240V AC, 45 až 440Hz, CAT II, příkon < 20VA
- standardní rozhraní: 1 x USB-Host
- akumulátor: Li-ion 7,4V/4400mA
- práce na akumulátor: 3 hod
- displej: 8 palců, 800 x 480 pixelů
- kalibrace: doporučeno 1 x ročně
- krytí IP: IP2X
- pracovní teplota okolí: 0°C až +40°C
- skladovací teplota: -20°C až +60°C
- pracovní vlhkost okolí: <35℃: ≤90%RH, 35℃ až 40℃: ≤60%RH
- pracovní nadmořská výška: max. 3000m n.m.
- nepracovní (skladovací) nadmořská výška: 15000m n.m.
- hmotnost čistá: 1,8 kg
- hmotnost hrubá: 4,5 kg
- rozměry : 268 x 168 x 60mm

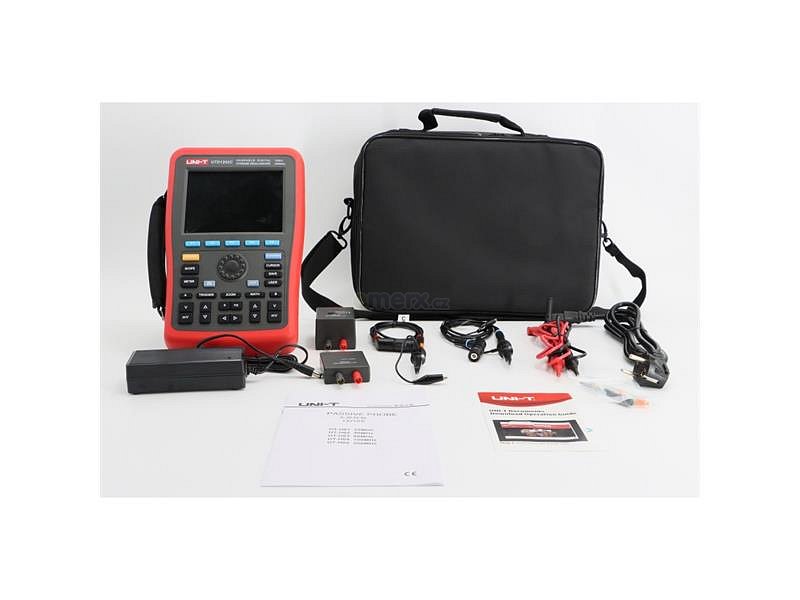

Obsah balení :

- přístroj UTD1102C: 1 ks
- sonda s kabelem 1,2m a s přepínatelným děličem 1x,10x (UT-H04): 2 ks
- modul převodníku proud (4mA až 600mA) / napětí (UT-M03): 1 ks
- modul převodníku proud (4A až 6A) / napětí (UT-M04): 1 ks
- DC adaptér 100 až 240 V AC rms, 45 až 440Hz,CAT II: 1 ks
- kabel USB: 1ks
- uživatelský manuál: 1 ks


Balení pro velkoodběratele :

- standardní množství na karton: 4ks
- standardní rozměry kartonu: 500 x 400 x 320 mm
- hrubá hmotnost kartonu: cca 16,7 kg


VÝROBCE :
UNI-TREND
www.uni-t.cz


aktualizace softwaru:
https://instruments.uni-trend.com/EU-EN/handheldoscilloscopes/utd1000c.html

---
