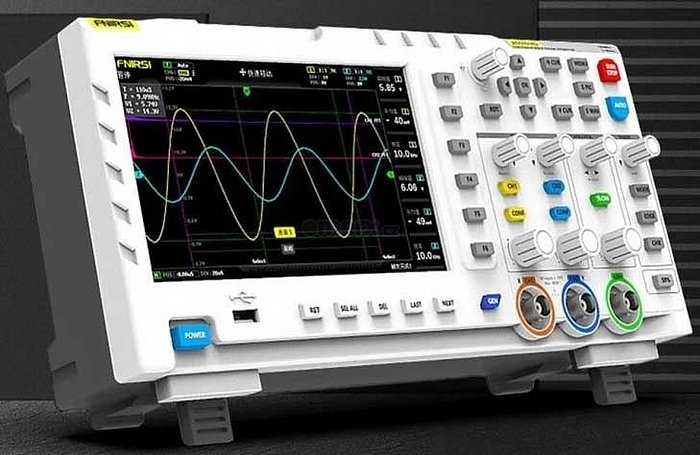

Osciloskop FNIRSI 1014D

FNIRSI 1014D je osciloskop s generátorem signálu s šířkou pásma 100 MHz a vzorkovací frekvencí 1 GSa/s. Díky triggerovacím režimům (Auto, Normal, Single) je vhodný jak pro periodické analogové, tak ineperiodické digitální signály. K dispozici je funkce kurzorového měření, která usnadňuje manuální čtení parametrů, jako jsou amplituda a frekvence, bez nutnosti dalších výpočtů.
Generátor nabízí 14standardních typů signálů, včetně sinusové, obdélníkové a pilovité vlny, s maximální frekvencí 10 MHz. Generátor podporuje také výstup vlastního signálu s nastavitelnou frekvencí, amplitudou a střídou až 2.5 Vpp.
Osciloskop je vybaven 1 GB vnitřní pamětí, která umožňuje uložit až 1000 průběhů a 1000 snímků obrazovky. Uložená data lze snadno exportovat přes USB port do počítače pro další analýzu. Výkonný správce průběhů umožňuje prohlížení, zvětšování, otáčení a mazání uložených záznamů přímo na zařízení.

Technické parametry:

Počet kanálů: 2
Displej: 7" barevný TFT LCD, rozlišení 800 × 480pix.
: 5V (2A, 3A nebo 4A)
Osciloskop:
Analogová šířka pásma: 100 MHz × 2kanály
Vzorkovací frekvence: 1 GSa/s (reálná časová)
Paměťová hloubka: 240 kbit
Vertikální citlivost: 50 mV/div – 500 V/div
Horizontální časová základna: 50 S/div – 10n S/div
Impedance vstupu: 1 Mohm
Přesnost ADC: 8 bitů
Doba náběhu: < 3ns
Triggerovací režimy: automatický (AUTO), normální (Normal), jednorázový (Single)
Triggerovací hrana: náběžná (Rising), sestupná (Falling)
Maximální vstupní napětí: 40 V (sonda 1X), 400V (sonda 10X)
Režimy zobrazení: Y-T, Rolling, X-Y
Matematické funkce: 14 typů (např. FFT analýza)
Podpora kurzorového měření: Ano
Persistence (afterglow): OFF, 500 ms, 1 s, nekonečno

Generátor signálu:
Kanály: 1
Typy signálů: 14 standardních signálů + 1 přizpůsobitelný signál (sinusová vlna, obdélníková vlna, pilovitá vlna, polovina vlny, celá vlna, kladné/záporné kroky, exponenciální vzestup/pokles, DC, multi-audio, Sink pulz, Lorentzova vlna)
Maximální frekvence: sinusová vlna: 10 MHz, ostatní vlny: 2 MHz
Přizpůsobitelný signál: 1 MHz
Rozlišení frekvence: 1Hz
Výstupní amplituda: 2.5 Vpp
Střída: nastavitelná

Ukládánía správa dat:
Interní paměť: 1 GB
Kapacita: uložení až 1000 snímků obrazovky, uložení až 1000 průběhů
Podpora USB exportu: Ano
Správce průběhů: Podpora prohlížení, zvětšování, mazání a analýzy uložených signálů.

Další funkce:
Automatické nastavení (AUTO): jedno tlačítko pro rychlé přizpůsobení parametrů
Zobrazení Lissajous grafů: srovnání amplitudy, frekvence a fáze dvou signálů
FFT analýza: přehledná analýza harmonických složek signálu
Vysokonapěťová ochrana: zajišťuje bezpečné měření do 400 V při použití sondy 10X
Roll mód: podpora pro kontinuální měření v reálnémčase
Rozměry: 310 × 145 × 70 mm
Hmotnost: cca 1,5 kg
