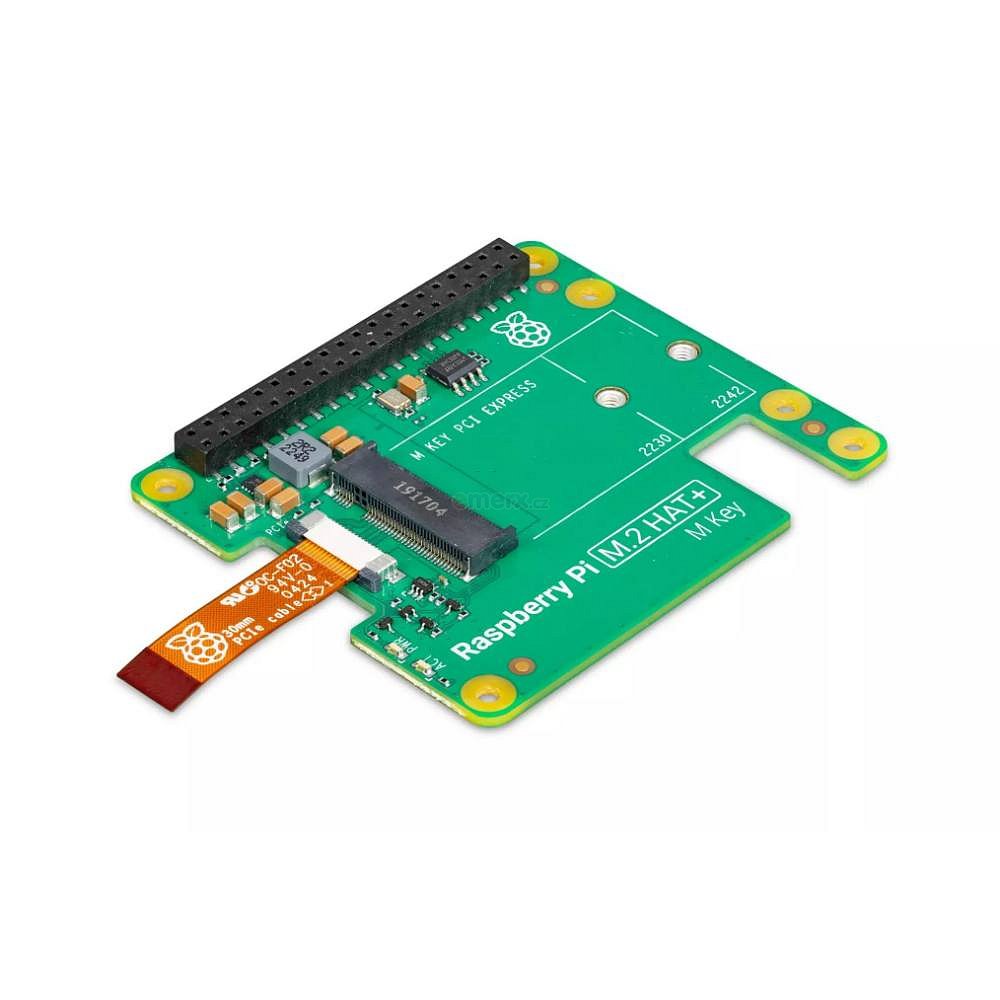

Oficiální M.2 HAT+ umožňuje uživatelům připojit PCIe a NVMe ve formátu M.2 ke konektoru PCIe FPC v počítači Raspberry Pi 5.
Raspberry Pi M.2 HAT+ umožňuje k Rasperry Pi 5 připojit periferní zařízení M.2, jako jsou disky NVMe a akcelerátory umělé inteligence, k rozhraní PCIe 2.0 počítače Raspberry Pi 5 a podporuje rychlý (až 500 MB/s) přenos dat z disků NVMe a dalšího příslušenství PCIe.
Jednopásmové rozhraní PCI Express 2.0 počítače Raspberry Pi 5 je vystaveno na 16pinovém konektoru FPC s roztečí 0,5 mm; M.2 HAT+ M Key je adaptérová deska, která převádí mezi tímto konektorem a podmnožinou standardu M.2.
Podporuje zařízení s konektorem M.2 M key edge tovární formy 2230 a 2242.
Připojeným zařízením M.2 dokáže dodávat proud až 3A.
Raspberry Pi M.2 HAT+ odpovídá specifikaci Raspberry Pi HAT+ a je automaticky detekován nejnovějším softwarem/firmwarem Raspberry Pi.
Dodává se s 16 mm stohovacím headerem a distančními sloupky, takže ji lze pohodlně používat i s nasazeným aktivním chladičem na Raspberry Pi 5.
Klíčové vlastnosti
- Rozhraní PCIe 2.0 s rychlostí 4 Gb/s zajišťuje rychlý přenos dat na disky NVMe SSD a další příslušenství PCIe a z nich.
- Odpovídá specifikaci HAT+
- Automaticky detekováno nejnovějším softwarem/firmwarem Raspberry Pi
- Dodává se s 16mm stohovacím headerem a distančními sloupky/šrouby, které umožňují montáž M.2 HAT+ do počítače Raspberry Pi 5 s nasazeným aktivním chladičem.
Vlastnosti
- Podporuje jednopásmové rozhraní PCIe 2.0 (špičková přenosová rychlost 500 MB/s)
- Podporuje zařízení, která používají konektor M.2 M key edge – Podporuje zařízení tovární formy 2230 nebo 2242 (např. Trancend SSD disk MTE400S)
- Schopnost dodávat připojeným zařízením M.2 až 3 A – Obsahuje kontrolky napájení a aktivity.
- Odpovídá specifikaci Raspberry Pi HAT+.
- Dodává se s páskovým kabelem, 16mm stohovacím headerem, distančními sloupky a šroubky pro zajištění a podporu periferie M.2.
- Provozní teplota – 0 °C až 50 °C (okolní teplota)
- Životnost produktu – Raspberry Pi M.2 HAT+ se bude vyrábět nejméně do ledna 2032.
