Oficiální anténní kit pro použití s Compute Module 4 a 5.

Oficiální anténní kit pro použití s Compute Module 4 a 5.

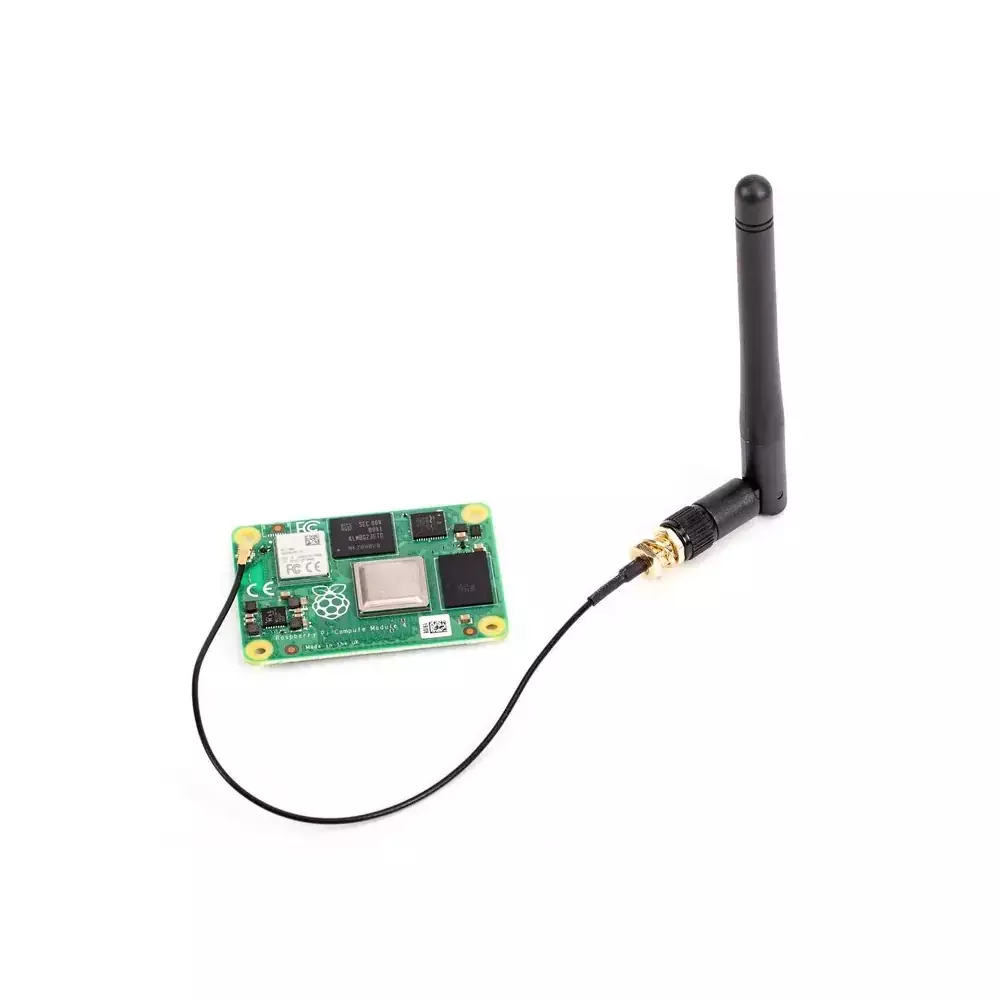

Tato oficiální anténa je ideálním doplňkem pro Raspberry Pi Compute Module 4 nebo 5.
Poskytuje široké frekvenční pásmo a vysokou efektivitu.
Snadno se instaluje a je vhodná pro různé aplikace.

Vlastnosti

• Kompatibilní s Compute Module 4 a Compute Module 5
• Široké frekvenční pásmo: 2400-2500/5100-5800 MHz
• Snadná montáž

Specifikace

▼

Frekvenční rozsah

2400-2500/5100-5800 MHz

Šířka pásma

100-700 MHz

VSWR

≤ 2,0

Gain

2 dBi

Impedance

50 ohm

Polarizace

Vertikální

Vyzařování

Všesměrové

Maximální výkon

10 W

Konektor

SMA (female)

Rozměry

108 × 10 mm

Materiál krytu

ABS

Instalace

Šroubovací

Montážní návod

• Připojte U.FL konektor na kabelu k U.FL-kompatibilnímu konektoru na Compute Module.
• Připevněte ozubenou podložku na SMA (male) konektor kabelu, následně protáhněte tento konektor otvorem (např.
  6,4 mm) v montážním panelu.
• Zajistěte SMA konektor šestihrannou maticí a podložkou.
• Připojte SMA (female) konektor antény na SMA (male) konektor, který nyní vystupuje z panelu.
• Nastavte finální polohu antény otočením o až 90°.

Anténa splňuje požadavky na certifikaci ve většině zemí.
Podrobné informace a regionální certifikáty naleznete na raspberrypi.org/compliance.

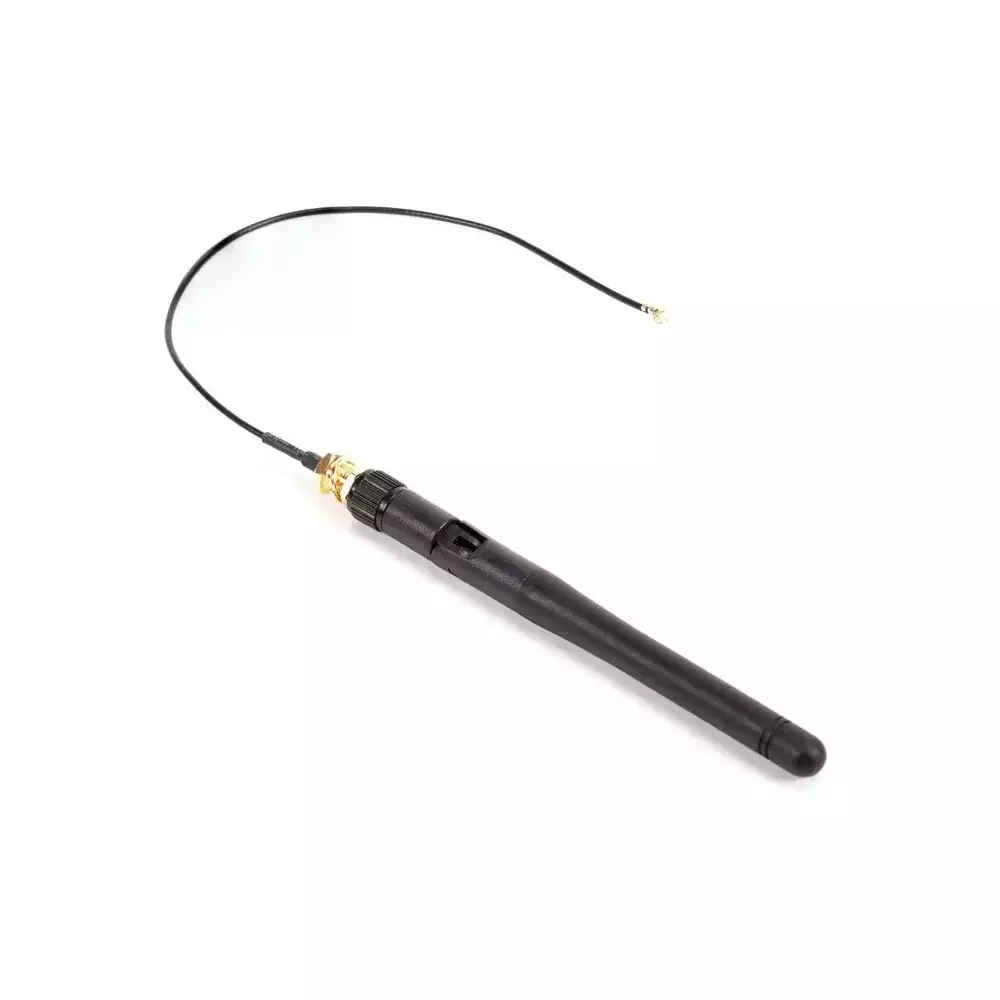

Obsah balení

• 1 × Anténa
• 1 × SMA kabel
• 1 × Montážní sada (matice, podložka)
