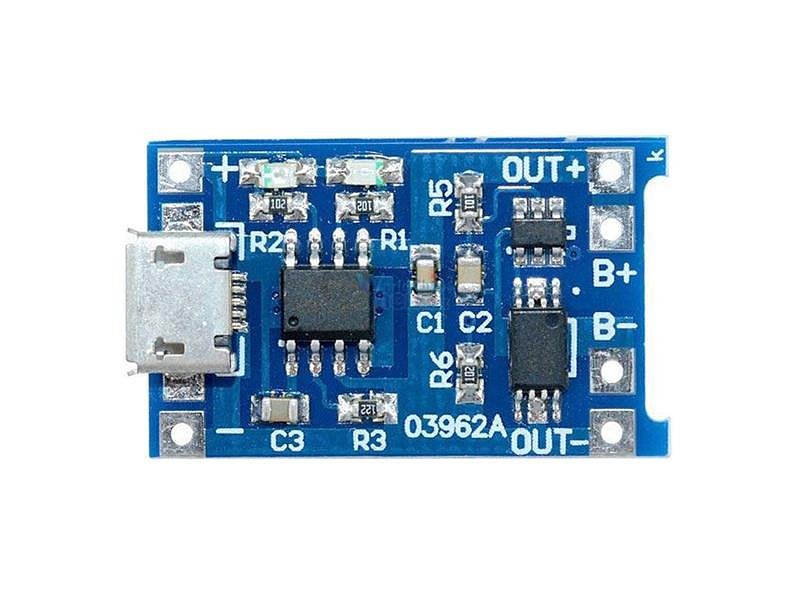

Nabíječka Li-Ion článku 1A s ochranou, modul s IO TP4056 (micro USB)

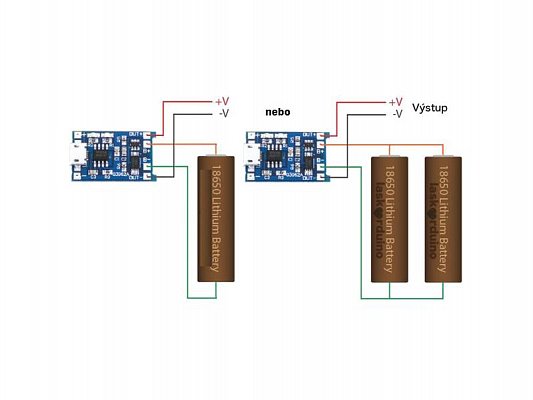

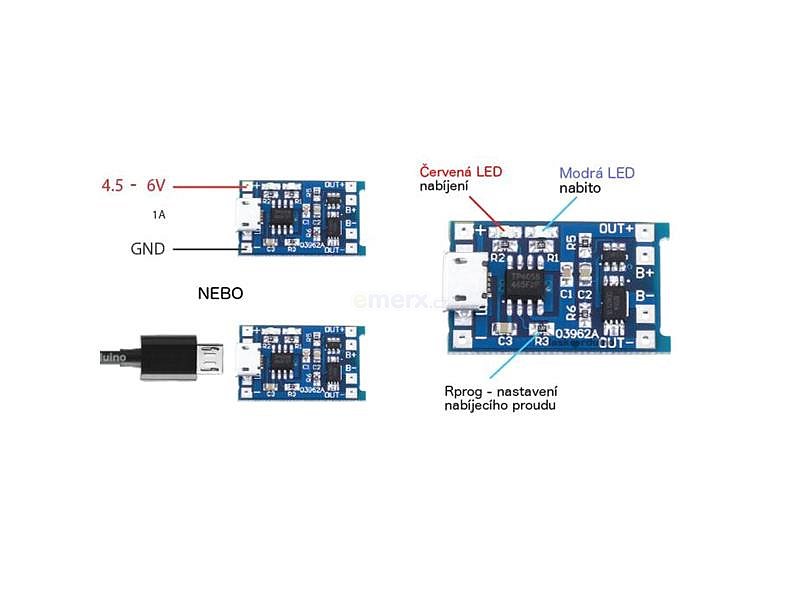

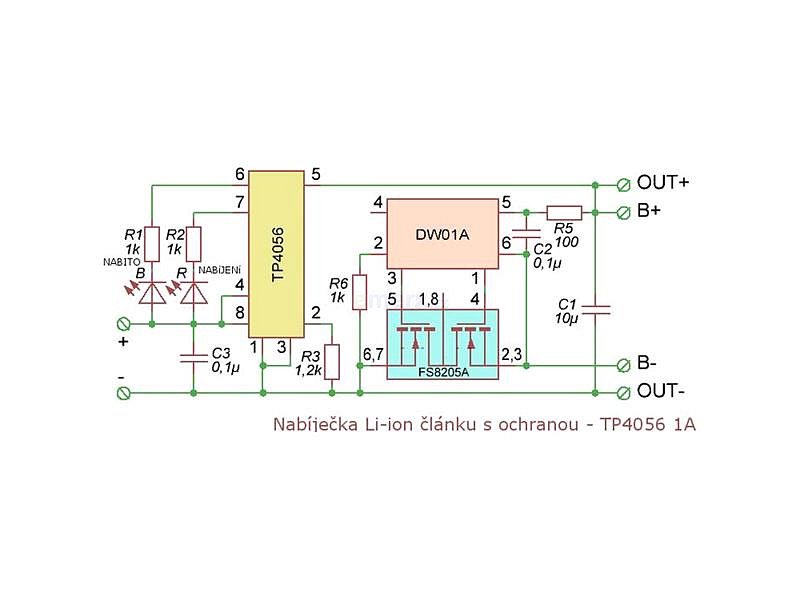

Nabíječka je určena pro nabíjení 1–2 lithiových článků s napětím 3,6V konstantním proudem 1A až do napětí 4,2V, které poté udržuje na pólech článku.. Parametry produktu:. - nabíjení konstantním proudem. Změnou odporu Rprog-viz. Datasheet lze proud měnit v rozsahu 130mA-1A. - ukončení nabíjení po dosažení svorkového napětí článku 4,2V. - rekondiční nabíjení proudem 130mA v případě, že úroveň svorkového napětí článku je <2,9V. Po dosažení tohoto napětí modul nabíjí jmenovitým proudem až do 1A. - optická kontrola stavu nabití. Červená LED signalizuje nabíjení, modrá LED ukončení nabíjení. - ochrana proti nadměrnému vybití. Při vybíjení odpojí článek od spotřebiče při svorkovém napětí <2,4V a opět jej připojí při dosažení Ubat>3V. Nabíjení takto vybitého článku je možné. - nadproudová a zkratová ochrana při vybíjecím proudu >3A. Technické parametry:. - IO TP0456 + DW01A, MOSFET FS8205A. - metoda nabíjení: CC/CV. - vstupní napětí: 4,5–6V. - vstupní konektor: micro USB. - nabíjecí proud 1A (změnou odporu lze nastavit 130mA-1A). - konec nabíjení: 4,2V. - rekondiční nabíjení při <2,9V. - ochrana proti nadměrnému vybití, nadměrnému proudu a zkratu. - rozměry 17×28mm/1,6g. Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.

---
