Montážní systém pro solární ohřev vody (5 panelů, tašková střecha)

Hledáte spolehlivou a kompletní konstrukci pro montáž solárního ohřevu vody bez nutnosti zdlouhavého vybírání jednotlivých součástek? Připravili jsme pro vás kompletní montážní set navržený na míru pro instalaci 5 fotovoltaických panelů (např. TRINA 455 Wp s 30mm rámem) na šikmé střechy s klasickou taškovou krytinou.

Součástí dodávky je nejen kompletní hliníková a nerezová nosná konstrukce, ale také předzapojený rozvaděč s kompletním DC jištěním a kombinovanou přepěťovou ochranou (T1+T2), který zajistí maximální bezpečnost celého systému.

Proč zvolit tento montážní set?

• Vše v jednom balíčku: Ušetříte čas i peníze za samostatný nákup desítek šroubů, profilů, háků a jistících prvků.
• Vysoká odolnost & životnost: Kvalitní hliníkové profily a komponenty z nerezové oceli A2 garantují dlouhou životnost i v náročných povětrnostních podmínkách.
• Nastavitelné střešní háky (VARIO): Dvojitá možnost nastavení umožňuje snadné vyrovnání nerovností střešní krytiny a zajišťuje pevné ukotvení do krovu.
• Elegantní vzhled: Černě eloxované úchyty skvěle ladí s moderními solárními panely s černým rámem (Full Black / Black Frame).
• Bezpečnost na prvním místě: Součástí sady je předinstalovaná DC rozvodnice s přepěťovou ochranou nejvyšší třídy T1+T2 pro 1 string, která spolehlivě chrání střídač i celou domácnost před přepětím a následky úderu blesku.

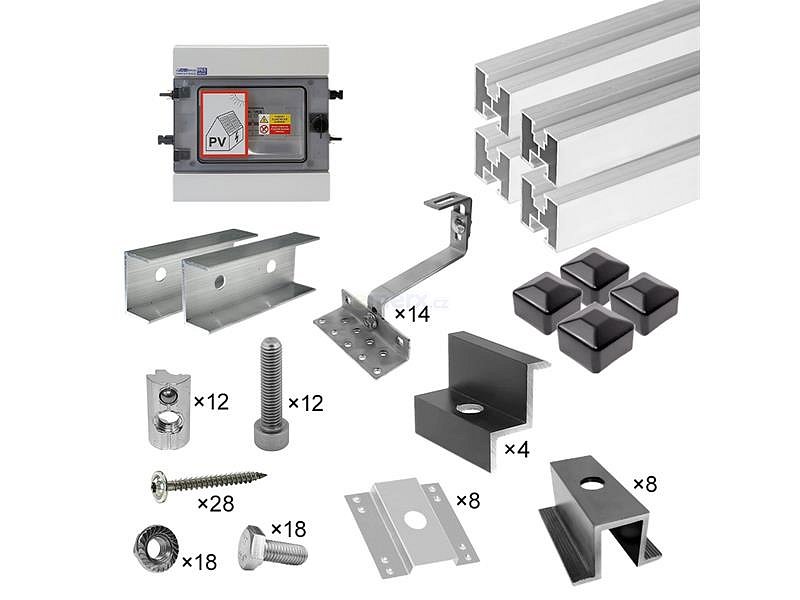

Obsah kompletní sady:

Nosná konstrukce a kotvení:
- 4x 14562340 Hliníkový montážní H profil 40x40mm 3,60 m stříbrný
- 2x 14562183 Spojka pro montážní profily 40x40 stříbrná
- 14x 14562273 Střešní hák na uchycení solárního panelu VARIO 5.1 2x nastavitelný
- 28x 14562249 Šroub TCS M8x60 A2
- 18x 14562179 Šroub šestihranný M10x25 A2
- 18x 14562147 Matice šestihranná s límcem nerez M10, ozubená
- 4x 14562191 Krytka profilu koncová, plast II, černá

Fixace panelů a uzemnění:
- 4x 14562184 Koncový úchyt černý 30mm
- 8x 14562185 Střední úchyt univerzální, černý
- 12x 14562248 Šroub imbus M8x30 A2
- 12x 14562177 Matice posuvná s kuličkou M8
- 8x 14562152 Zemnící podložka k solárnímu panelu

Elektroinstalace a ochrana:
- 1x 04290261 Rozvaděč RFVE-DC1-1-T12-1 string-třída ochrany I+II


Doporučení k montáži:

1. Uchycení háků: Háky VARIO 5.1 rozmístěte rovnoměrně na krokve pod střešní tašky. Vzdálenost háků přizpůsobte rozteči krovu a konkrétní sněhové/větrné oblasti.
2. Vyrovnání profilů: Pomocí dvojitého výškového nastavení na háku VARIO srovnejte hliníkové H profily do dokonalé roviny.
3. Instalace elektroinstalace: DC rozvaděč umístěte v blízkosti regulátoru ohřevu vody / střídače a nezapomeňte jej řádně propojit s hlavním ekvipotenciálním vyrovnáním (uzemněním) objektu.
