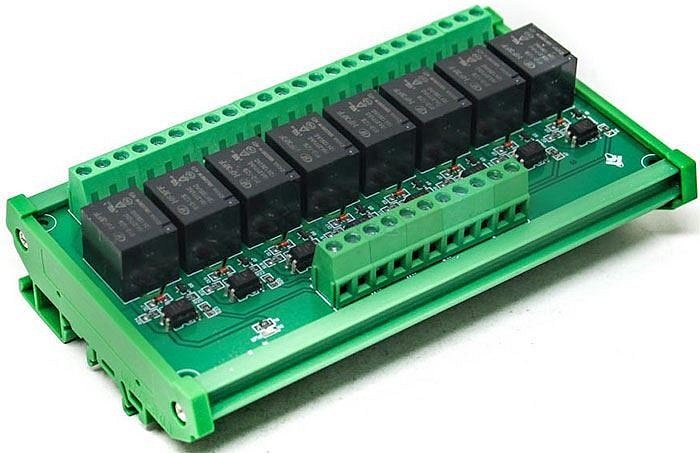

Modul relé 8x High Low spoušť. napáj. 24V, kontakt 230V/10A, na DIN

. Modul 8× relé s napájecím napětím 24V a spouštěný volitelně vysokou nebo nízkou úrovní signálu.


Technické parametry:

- typ relé: Hongfa HF3FF
- kontakt relé: 250VAC/10A
- spouštění: Low nebo High (12mA)volitelné propojkou
- opticky odděleno
- pracovní napětí: 24V
- pracovní proud: max.50mA/kanál
- klidový proud: 10mA
- rozměry: 147×85×43mm

Popis kontaktů:
VCC Kladný pól napájecího zdroje (+) 24V DC
GND Záporný pól napájecího zdroje (-) 24V DC
S/S Volba spínací logiky, po propojení S/S a GND se na vstup IN přivádí log. 1 (3–24V DC), po propojení S/S a VCC se na IN přivádí log. 0 (GND). Na tento kontakt je možno připojit kladný nebo záporný pól zdroje signálu (druhého zdroje) a vytvořit tak galvanické oddělení mezi napájecím zdrojem, výstupem a vstupním signálem.
IN1 až IN8: Vstupní signál. Je-li na kontakt S/S přivedeno kladné napětí, je vstupní signál aktivní při log. 0. Je-li na kontakt S/S propojen s GND, je vstupní signál aktivní při log. 1.
2 Spínací kontakt relé (NO)
3 Společná svorka relé (COM)
4 Rozpínací kontakt relé (NC)

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
