Modul PWM regulátoru 9-28V/10A

Pulzně šířkový (PWM) regulátor JO-100K je určen pro řízení intenzity jasu svítidel (LED pásky, LED lišty, klasickéžárovky, halogenové žárovky aj.) napájených z napěťového zdroje.
Regulátor je určen pro napájení ze zdrojebezpečného napětí SELV nebo PELV.
Zapojuje se mezi napájecí zdroj a svítidlo.
Nelze jej použít pro kapacitnínebo induktivní zátěž.Pulzně šířkový (PWM) regulátor JO-100K může být používán v nepřetržitém provozu.
Intenzita osvětlení senastavuje natočením potenciometru.

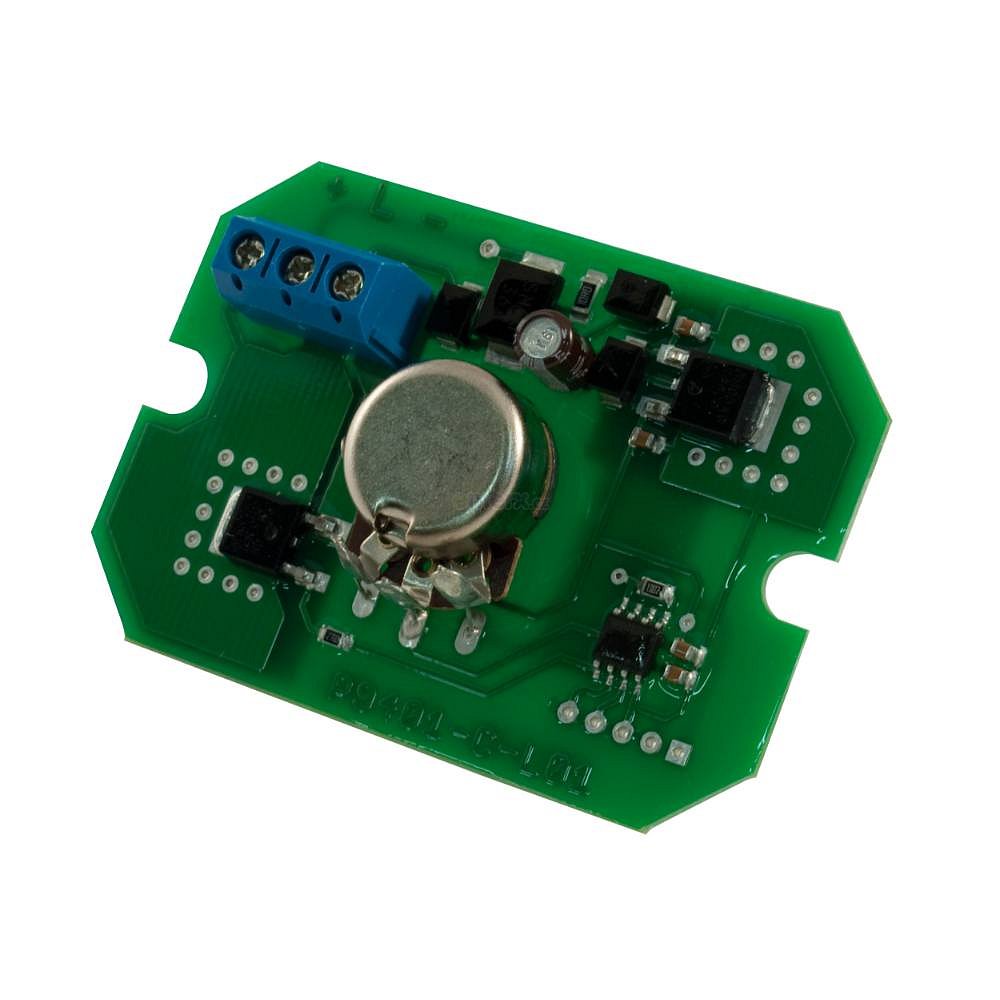

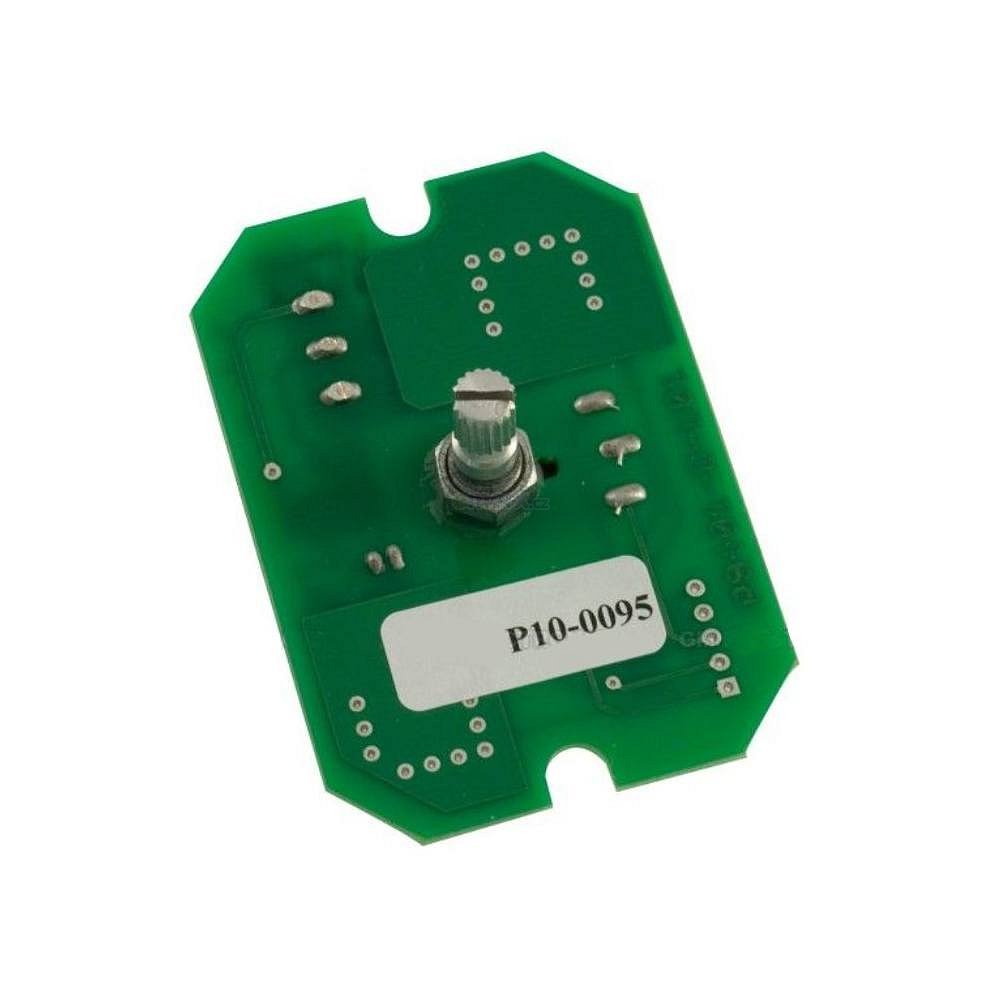

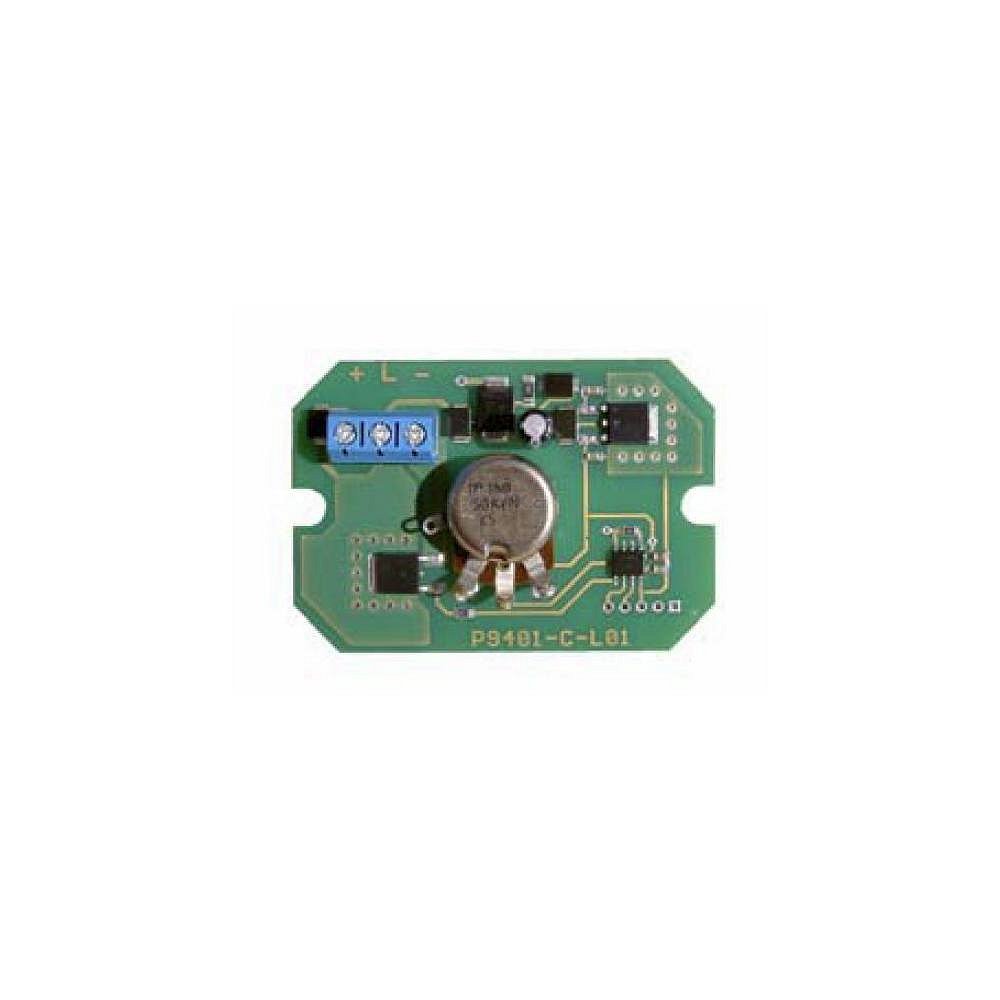

(V levé krajní poloze potenciometru je svítidlo zcela zhasnuto, v pravé krajnípoloze potenciometru je intenzita jasu svítidla maximální.) Díky preciznímu digitálnímu řízení se jeví průběhnastavení intenzity jasu svítidla téměř jako lineární.PROVEDENÍRegulátor je umístěn na desce plošného spoje a je možné jej instalovat do krabičky LK 80R/1 s víčkem VLK 80/R.Zdroj napětí a svítidlo se zapojují do svorkovnice na plošném spoji regulátoru.TECHNICKÉ PARAMETRYNapájecí napětí: 9 – 28 VDCMaximální spínaný proud: 10 AVlastní spotřeba: < 10 mAJištění napájecího přívodu: limitací výstupního proudu napájecího zdroje nebo externí tavnou pojistkou 10 A / F
