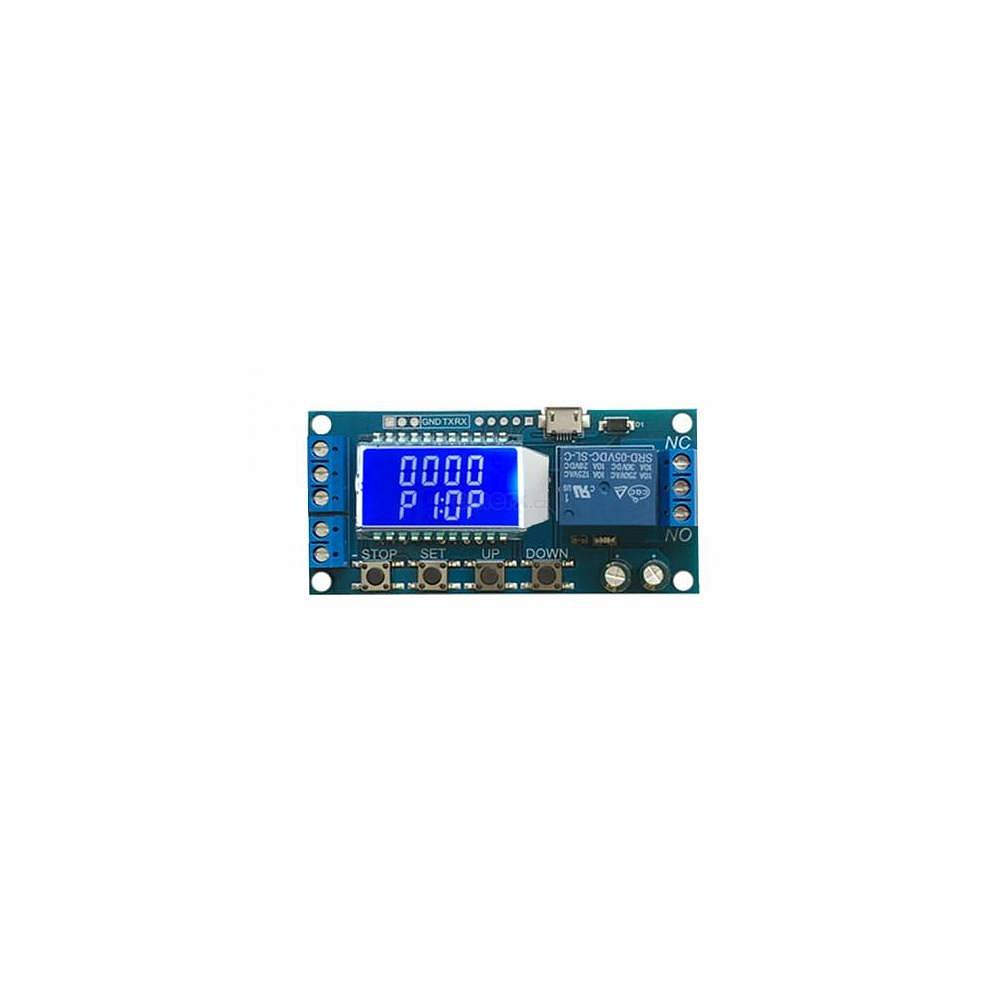

Modul programovatelného relé s LCD displejem a možností programování skrze UART.

Modul programovatelného relé s LCD displejem a možností programování skrze UART.Popis módů:P1 - Po vstupním impulzu je relé sepnuto po nastavenou dobu OPP2 - Po vstupním impulzu je relé sepnuto po nastavenou dobu OP, po vstupním impulzu během odpočítávání OP se spustí nový časovačP3 - Po vstupním impulzu je relé sepnuto po nastavenou dobu OP, po vstupním impulzu během odpočítávání OP se časovač resetuje, dojde k odpojení relé a časovač se zastavíP4 -P5 -P6 -P7 - Po vstupním impulzu, relé se sepne po uplynutí doby OP, během odpočítávání, po vstupním impulzu se časování zastavíNastavení parametrů:- Stiskněte a podržte tlačítko SET pro nastavení módu a parametrů- Tlačítky UP/DOWN měníte módy P1 - P7- Krátce stiskněte tlačítko SET pro zvolení módu a pokračování v nastavení parametrů- V tomto nastavení parametrů stiskněte tlačítko SET pro přepínání parametrů, které budou modifikovány.
Stisknutím UP/DOWN měníte hodnoty právě nastavovaného parametru.
(Neplatí pro módy P1, P3 P7)- V nastavení parametru OP/CL stiskněte krátce tlačítko STOP pro přepínání jednotky (1s/0,1s/0,01s/1min)- Po nastavení všech parametrů stiskněte tlačítko SET déle, než 2 sekundy pro uložení a opuštění nastavení.Nastavení přes UART:Konfigurace: přenosová rychlost 9600 (baudů)Příkazy:read - vypíše systémové parametryOP: formát času doby OPOP:xxxx - 1sOP:xxx.x - 0,1sOP:xx.xx - 0,01sOP:x.x.x.x - 1 minCL: formát času doby CLCL:xxxx - 1sCL:xxx.x - 0,1sCL:xx.xx - 0,01sCL:x.x.x.x - 1 minLP:xxxx- nastavení cyklůon - relé bude zapnutooff - relé bude vypnutoPX - nastavuje mód (např.
P1)Změna rozsahu časovače:V nastavení parametru OP/CL stiskněte krátce tlačítko STOP pro zvolení časového rozsahu:XXXX: 1s - 9999sXXX.X: 0,1s - 999,9sXX.XX: 0,01s - 99,99sX.X.X.X: 1 minuta - 999,9 minutSpecifikace:Napájení: 6V - 30V (micro USB 5V)Klidový proud: 50mA, provozní proud: 150mAVýstup: max.
DC 30V 5A, AC 220V 5AČasovač: od 0,01s do 9999 minutProvozní teplota: -40 - 85°CVelikost: 8*3,8*1,9cmUpozornění.
Výrobek není hotovým zařízením, je to pouze komponenta.
