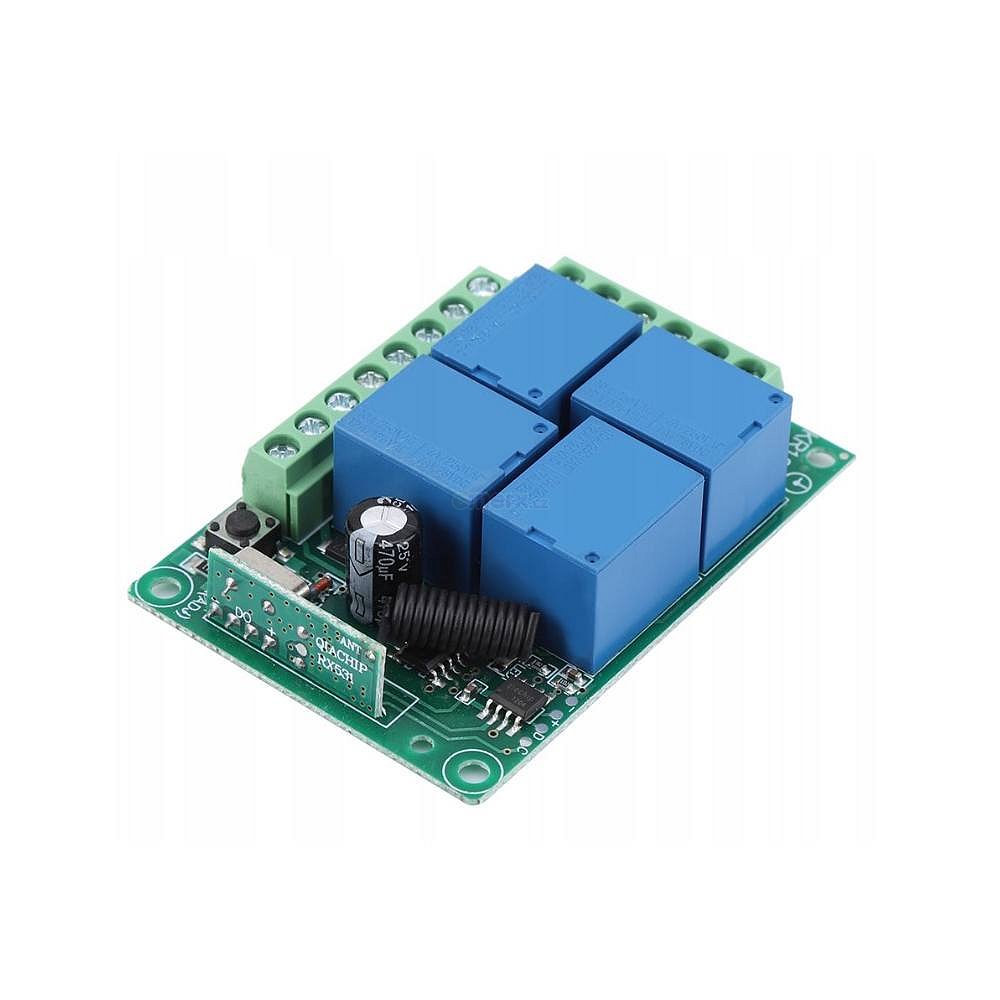

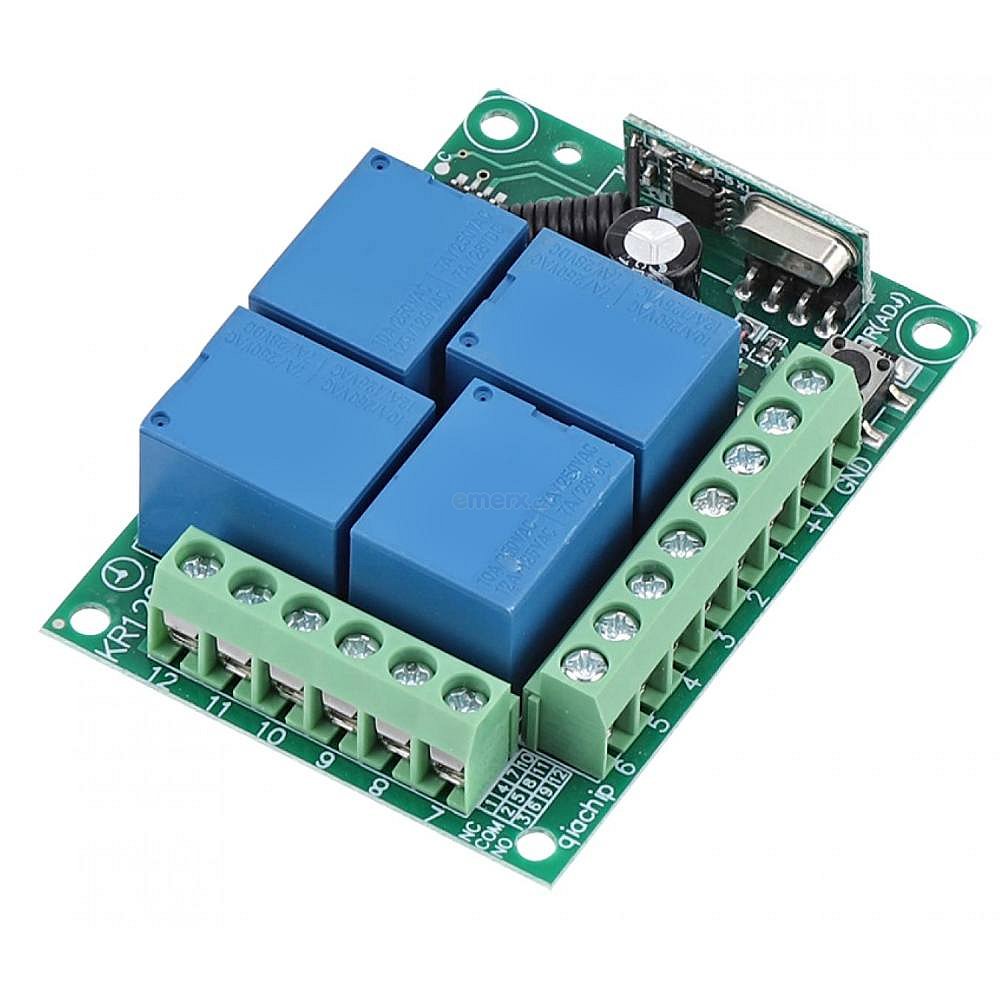

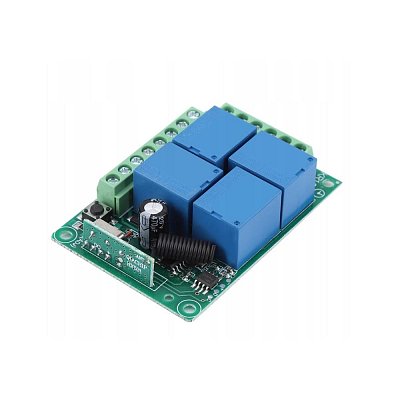

Modul dálkově ovládaných relé ovladačem na frekvenci 433MHz.
4x dálkově ovládané reléovladačem na frekvenci 433MHz.
(ovladač není součástí dodávky)Ovládat lze různými ovladači jako např.
od vrat garáže, bezdrátových zvonků, závor, vysílacích modulů atd.Modul umí 3 funkce, které lze i jednotlivě naprogramovat na různé ovladače/tlačítka: spínač, přepínač a dvoutlačítkový přepínačNapájení 12VSpínaný proud max 10APaměť až pro 50 různých ovladačů
Přiřazením jednoho tlačítka z ovladače (klíčenky), modul automaticky rozezná zbývající tlačítka.Proto není možné např.
jenou klíčenkou ovládat jedno relé a jinou zas jiné.
Podporované režimy:
Momentální: Při stisku tlačítka ovladače se relé sepne.
Při puštění tlačítka se relé rozepne. Přepínací: Při stisku tlačítka ovladače se relé sepne.
Při dalším stisku tlačítka ovladače se relé rozepne.Zamykací: Při stisku tlačítka A ovladače se relé sepne.
Při stisku tlačítka B ovladače se relé rozepne.
Programování:
Resetování přijímače:
Stiskněte programovací tlačítko osmkrát.
LED osmkrát problikne a všechny ovladače budou zapomenuty.
Od této doby nebude žádný ovladač fungovat.
Programování ovladače: (momentální režim)
Stiskněte programovací tlačítko jednou.
Přijímač se přepne do nastavení momentálního režimu.Chvilinku počkejte, LED se plně rozsvítí (přijímač je v učícím módu).Stiskněte krátce tlačítko ovladače.
LED dioda se rozsvítí a poté zhasne.
Počkejte 2 sekundy, LED zabliká a pak se slabě rozsvítí (programování dokončeno).
Programování ovladače: (přepínací režim)
Stiskněte programovací tlačítko dvakrát.
Přijímač se přepne do nastavení momentálního režimu.Chvilinku počkejte, LED se plně rozsvítí (přijímač je v učícím módu).Stiskněte krátce tlačítko ovladače.
LED dioda se rozsvítí a poté zhasne.
Počkejte 2 sekundy, LED zabliká a pak se slabě rozsvítí (programování dokončeno).
Programování ovladače: (zamykací režim)
Poznámka: V zamykacím režimu musíte použít dvě tlačítka ovladače.
První zvolené tlačítko relé spíná, druhé relé rozpíná.Příklad: tlačítko A = ON, tlačítko B = OFFStiskněte programovací tlačítko třikrát.
Chvilinku počkejte, LED se plně rozsvítí (přijímač je v učícím módu).Stiskněte krátce tlačítko A a hned poté stiskněte krátce tlačítko B.Počkejte 2 sekundy, LED zabliká a pak se slabě rozsvítí (programování dokončeno).
Speciální režimy:
Speciální režimy se programují stejně jako momentální režim, liší se pouze v počtu stisknutí programovacího tlačítka.
- 2 kanály momentální režim + 2 kanály přepínací režim - stiskněte tlačítko čtyřikrát
- 2 kanály momentální režim + 2 kanály zamykací režim - stiskněte tlačítko pětkrát
- 2 kanály přepínací režim + 2 kanály zamykací režim - stiskněte tlačítko šestkrát
- 2 kanály zamykací režim + 2 kanály zamykací režim - stiskněte tlačítko sedmkrát
