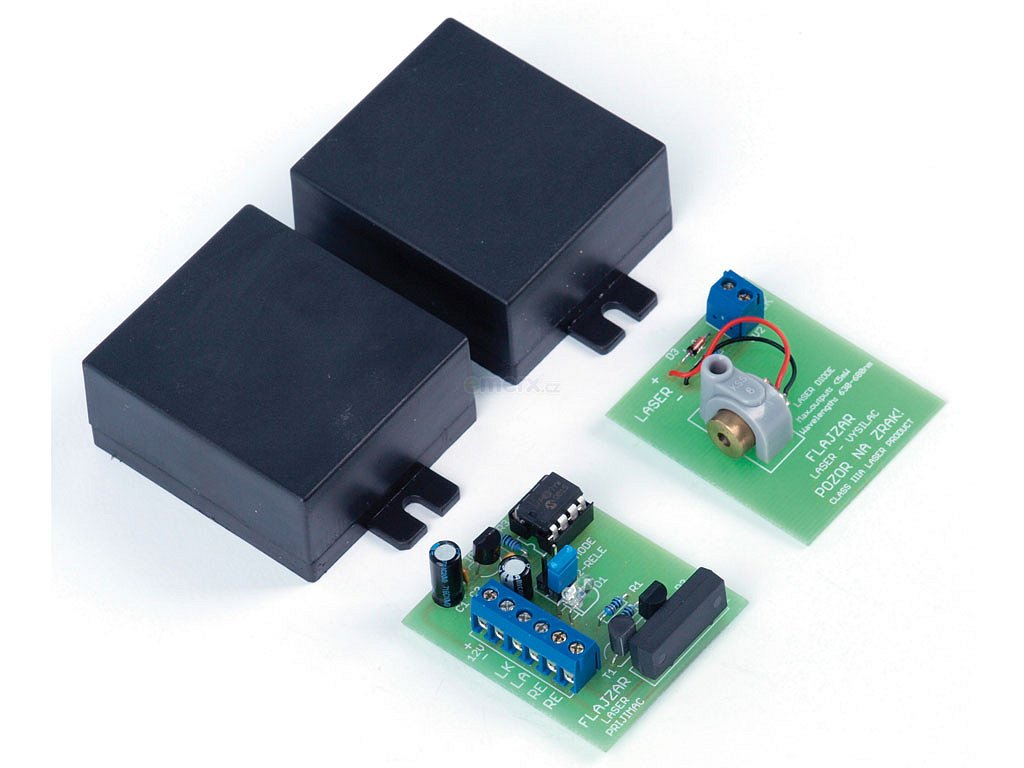

Připravili jsme pro vás novou verzi oblíbené stavebnice laserové závory. Ta předchozí byla osazena obyčejným CMOSem s jedním režimem - při přerušení paprsku laseru došlo k sepnutí relé. (KF357)

Nová verze je osazena malým mikroprocesorem PIC16F629 I/P, díky kterému bylo možné rozšířit funkce a zvýšit spolehlivost.
Vnější rozměry zůstávají stejné.Můžete si vybrat ze dvou režimů provozu:1) trvalý svit laseru: při přerušení paprsku relé odpadne (výhoda je v okamžité reakci a velkém dosahu, nevýhoda je snadné oklamání, např.
posvícením na přijímač laserovým ukazovátkem)2) impulsní režim laseru: laser bliká frekvencí cca 5 Hz.
Přijímací část sleduje tyto záblesky a v případě vynechání nebo trvalého svitu rozpojí výstupní relé.

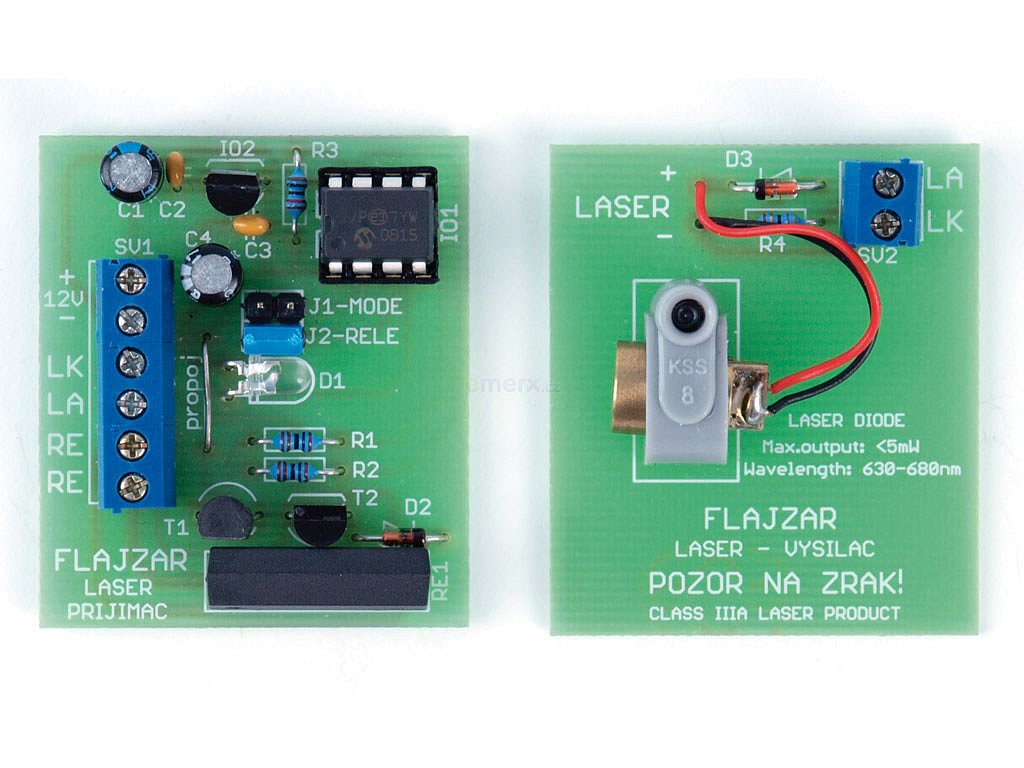

Nelze tedy jednoduchým způsobem oklamat.Druhou propojkou na plošném spoji je možné zvolit režim spínání relé.
Buď při přerušení paprsku odpadne trvale, resp.

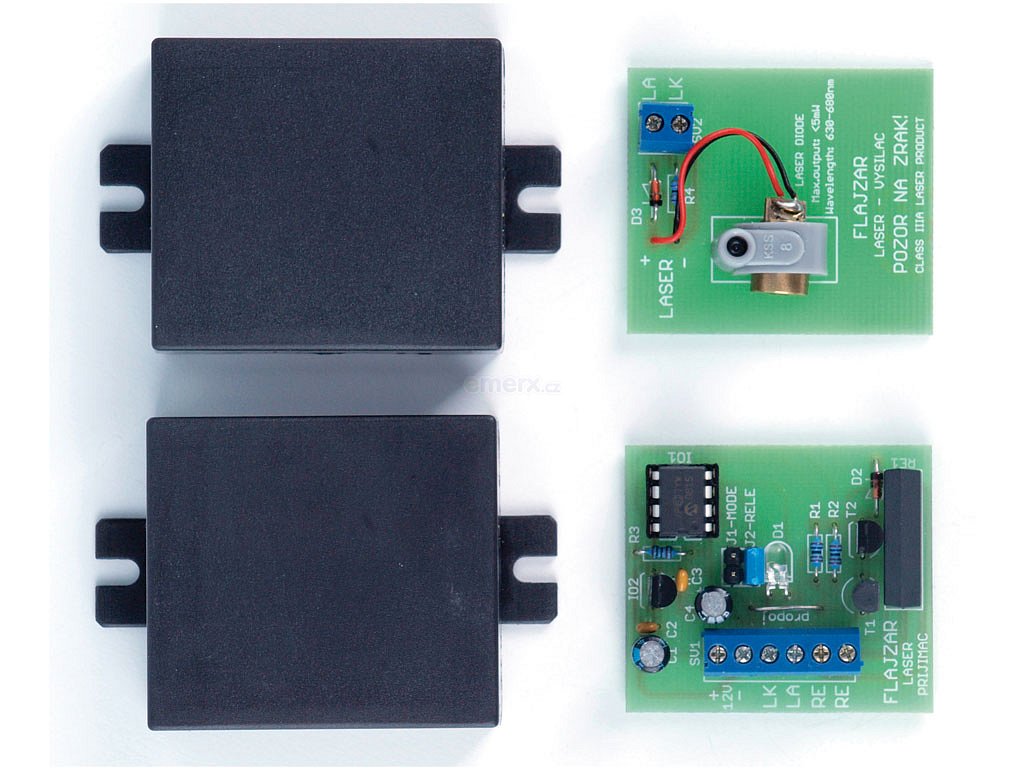

na celou dobu přerušení, nebo v druhém, impulsním režimu, jen sepne na cca 0,8sek.Přijímací a řídí část je v jedné krabičce, laser je pak v druhé.
Krabička s laserem je připojena na řídící část.
Rozměry krabiček 48x43x23 mm.
Napájení 12 V.Teoretický dosah závora je značný, až několik stovek metrů.
Na tuto vzdálenost je ale problém závoru seřídit.
Reálně je dosah 50 - 100 metrů.Pomocí zrcátek je možné paprsek lomit a vytvořit neproniknutelnou síť.
Zrcátko je výhodné použít také v případech, že nemůžeme táhnout kabel k vysílači a umístíme vysílač i přijímač vedle sebe - viz.
poslední obrázek.V nabídce jsou dvě verze - tato vnitřní a ještě venkovní.
Odlišují se použitým laserem a rozsahem teplot.
Vnitřní provedení je určeno pro teploty 0 až +40 °C, venkovní provedení pro teploty -15 °C až +40°C.
U venkovní verze je kvalitnější laser se zalitými vývody, je tedy odolnější proti vlhkosti.
Venkovní verze obsahuje i průchodku pro odstínění slunečního záření.
