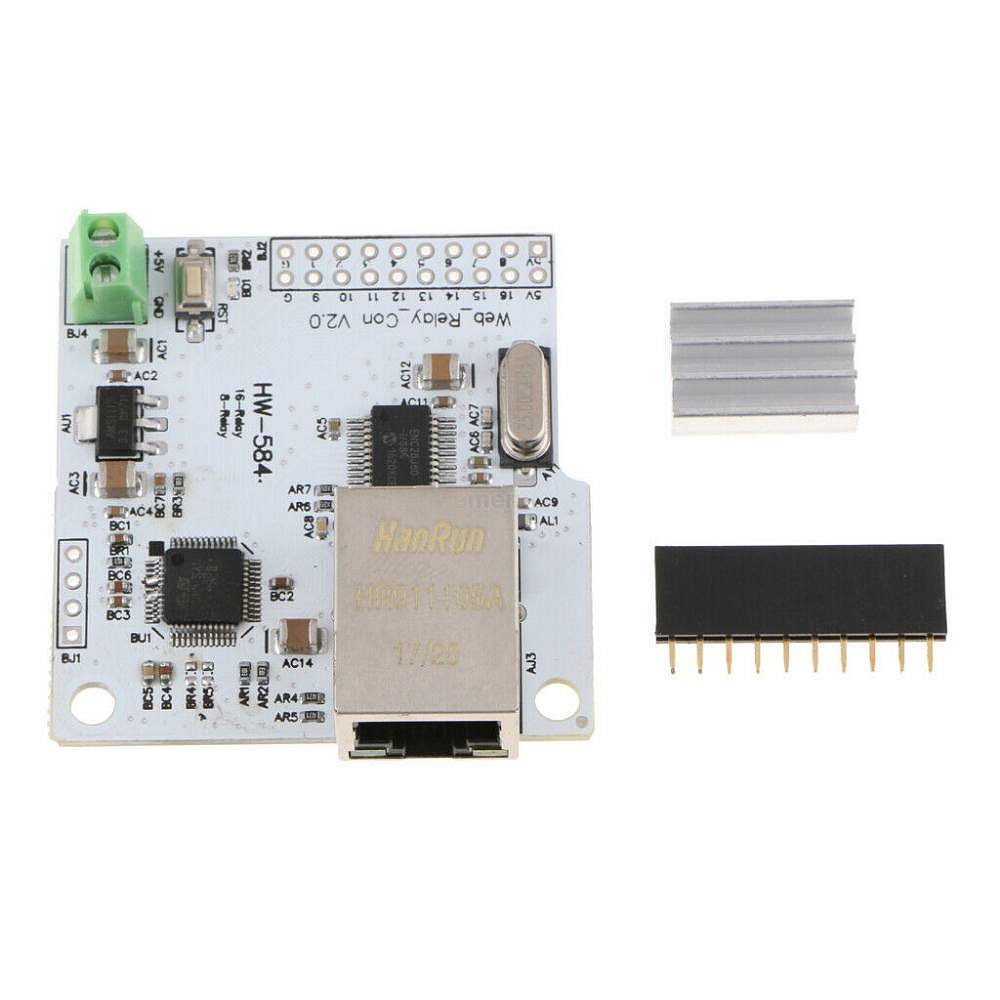

LAN modul s 16 výstupy pro ovládání relé, řízeno skrze web rozhraní.

LAN modul s 16 výstupy pro ovládání relé a podobně.

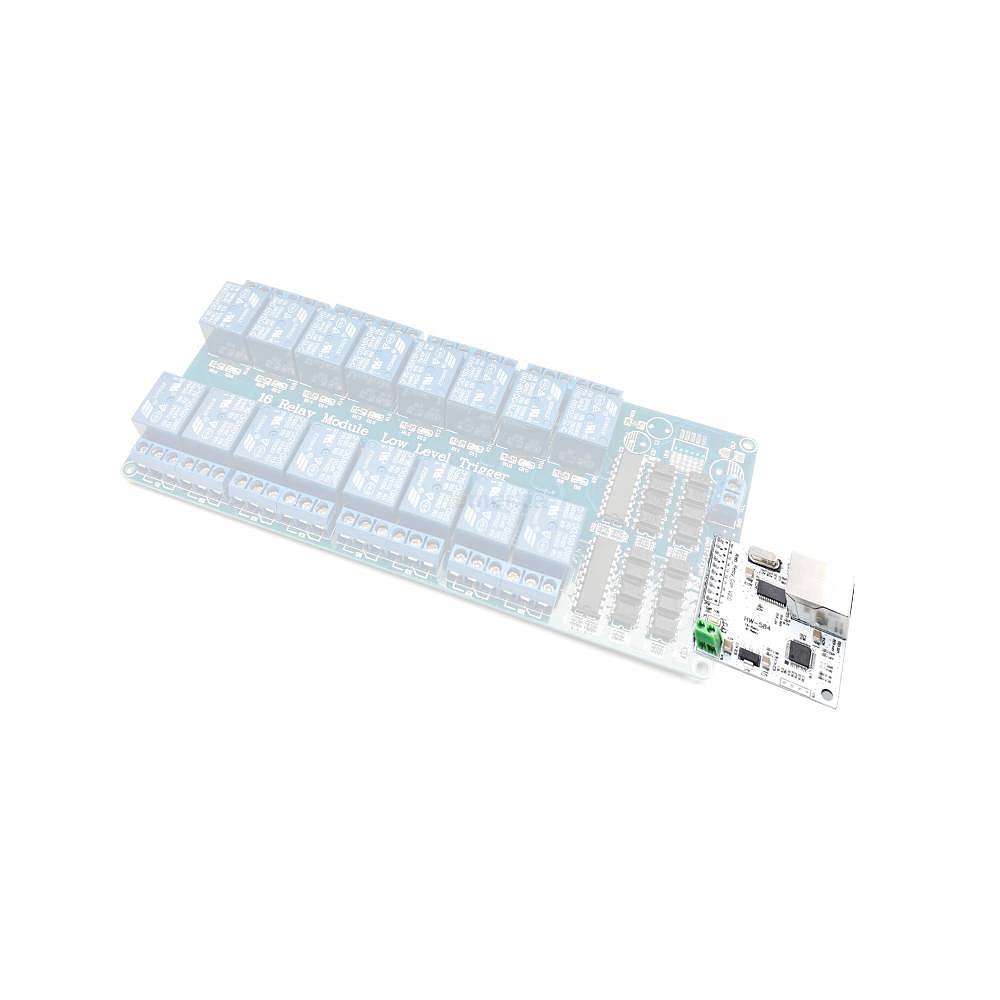

Není potřeba žádná aplikace, řízení přímo skrze webové rozhraní.Konektor kompatibilní s deskami s 8 relé (5V verze).
(POZOR! 16 relová deska má jinak zapojený konektor)Přístup skrze přednastavenou IP 192.168.1.4/30000Napájení 5VPodpora TCP/UDPRozměry: 48x47x10mmInstructions:1.
Set IP in Internet Attribute2.
Default IP 192.168.1.4 Port:30000Open Browser and input: 192.168.1.4/30000.
Enter the control interface3.
Relay control HTTP :Relay 1-8Bit :https://IP/Port/00 : Relay-01 OFFhttps://IP/Port/01 : Relay-01 ONhttps://IP/Port/02 : Relay-02 OFFhttps://IP/Port/03 : Relay-02 ONhttps://IP/Port/04 : Relay-03 OFFhttps://IP/Port/05 : Relay-03 ONhttps://IP/Port/06 : Relay-04 OFFhttps://IP/Port/07 : Relay-04 ONhttps://IP/Port/08 : Relay-05 OFFhttps://IP/Port/09 : Relay-05 ONhttps://IP/Port/10 : Relay-06 OFFhttps://IP/Port/11 : Relay-06 ONhttps://IP/Port/12 : Relay-07 OFFhttps://IP/Port/13 : Relay-07 ONhttps://IP/Port/14 : Relay-08 OFFhttps://IP/Port/15 : Relay-08 ONhttps://IP/Port/16 : Relay-09 OFFhttps://IP/Port/17 : Relay-09 ONhttps://IP/Port/18 : Relay-10 OFFhttps://IP/Port/19 : Relay-10 ONhttps://IP/Port/20 : Relay-11 OFFhttps://IP/Port/21 : Relay-11 ONhttps://IP/Port/22 : Relay-12 OFFhttps://IP/Port/23 : Relay-12 ONhttps://IP/Port/24 : Relay-13 OFFhttps://IP/Port/25 : Relay-13 ONhttps://IP/Port/26 : Relay-14 OFFhttps://IP/Port/27 : Relay-14 ONhttps://IP/Port/28 : Relay-15 OFFhttps://IP/Port/29 : Relay-15 ONhttps://IP/Port/30 : Relay-16 OFFhttps://IP/Port/31 : Relay-16 ONView relay statushttps://IP/Port/99 : Feedback current I/O status by 16 ACSII .
MSB is for the first bit.and LSB for 16th bit.E.g : Return 1111000011110000 It is means Relay 1-4 is ON,Relay 5-8 is OFF,Relay 9-12 is ON,Relay 13-16 is OFF.Modify IPhttps://IP/Port/41 : When modify IP,the Relay-01 must not be 0, Relay-01~04 all can not be greater than 255.Port can not be 0.Restore DefaultLED will flash once when short press button.Long press button and don't release until LED lit aways.Then release button ,the led will off.It said it is to restore the factory settings.
IP 192.168.1.4 and Port 30000Upozornění.
Výrobek není hotovým zařízením, je to pouze komponenta.
