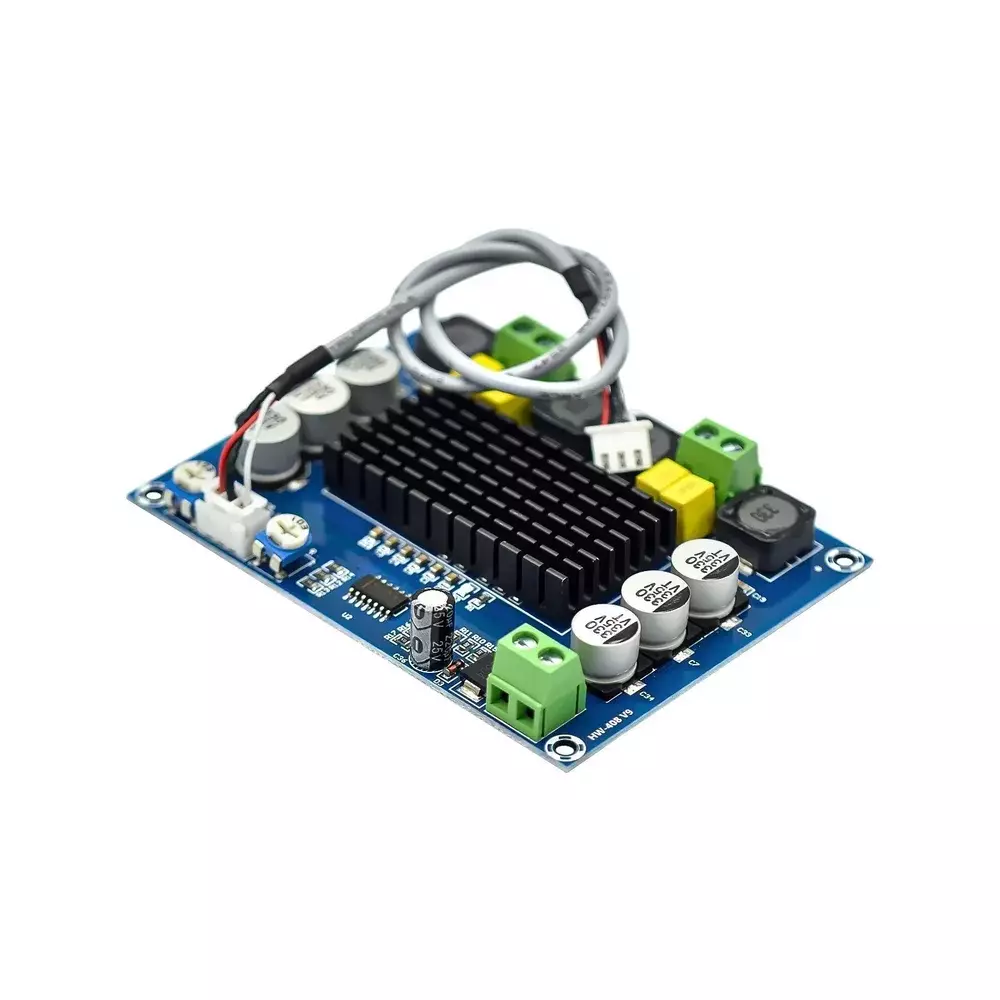

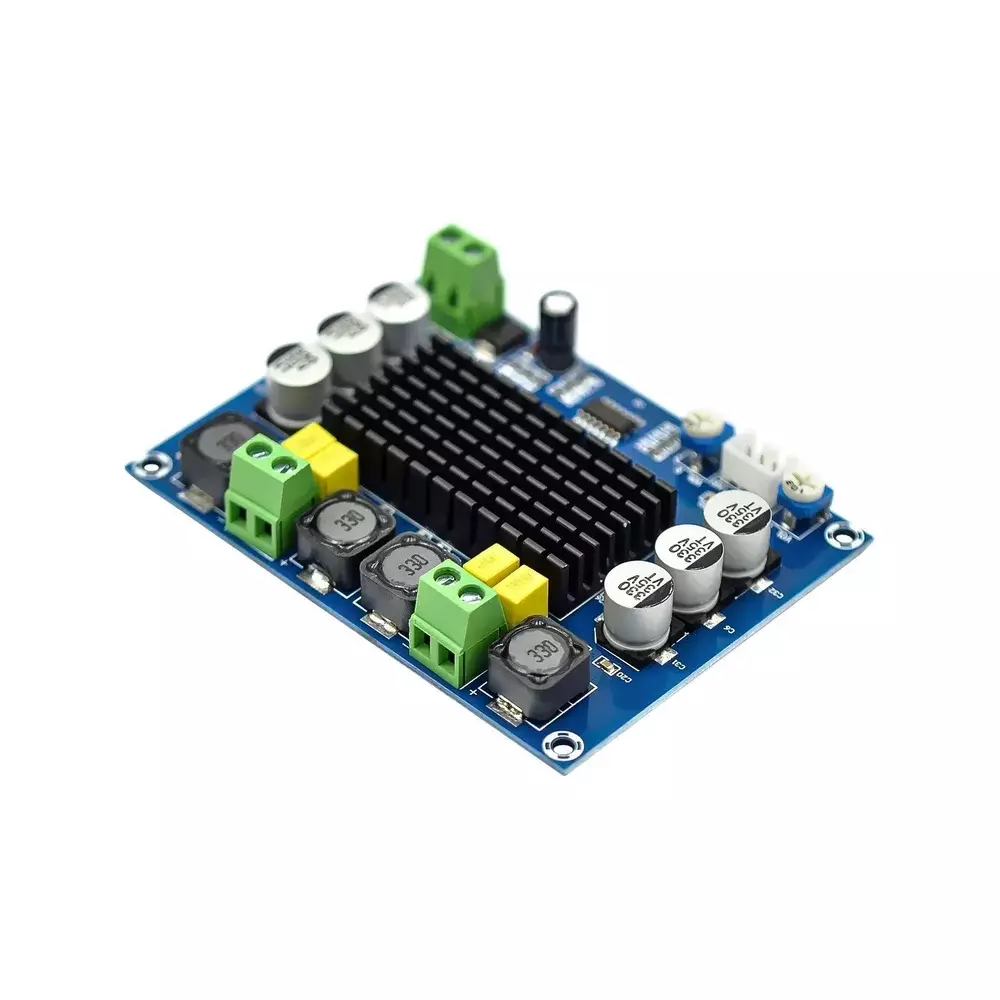

Digitální stereo zesilovač CA 3116S využívá výkonový čip TPA3116D2 a poskytuje vysoký výstupní výkon až 2×50 W při napájení DC 12–24 V.
Popis produktu
Digitální stereo zesilovač CA‑3116S využívá výkonový čip TPA3116D2 a poskytuje vysoký výstupní výkon až 2×50 W při napájení DC 12–24 V.
Modul je vybaven předzesilovačem TL074C, který zlepšuje kvalitu vstupního signálu, zvyšuje dynamiku a umožňuje regulaci výšek a basů.
Je vhodný pro domácí audio systémy, aktivní reproboxy a DIY projekty.
Vlastnosti
- Digitální zesilovač třídy D s vysokou účinností.
- Výstupní výkon až 50 W na kanál.
- Vestavěný předzesilovač TL074C pro lepší zpracování signálu.
- Regulace výšek a basů (dvoupásmové tónové korekce).
- Stabilní provoz při napájení 12–24 V.
- Vhodné pro reproduktory s výkonem 120 W a více.
Technické parametry
- Název produktu: CA‑3116S digitální audio zesilovač
- Použitý čip: TPA3116D2
- Napájecí napětí: DC 12–24 V (střed +, vně –)
- Vstupní proud: > 3 A
- Výstupní výkon: 2×50 W
- Počet kanálů: 2 (stereo)
- Impedance reproduktorů: 4–8 Ω
- Rozměry: 71 × 52 × 13 mm
- Hmotnost: 33 g
Úvod
Zesilovač CA‑3116S využívá digitální výkonový čip TPA3116D2 v dvoukanálovém režimu.
Vstupní signál je nejprve zpracován operačním zesilovačem TL074C, který jej upraví a zesílí, což zajišťuje výraznější a dynamičtější zvuk.
Díky vysokému výkonu a kvalitnímu zpracování je modul vhodný pro náročnější audio aplikace.

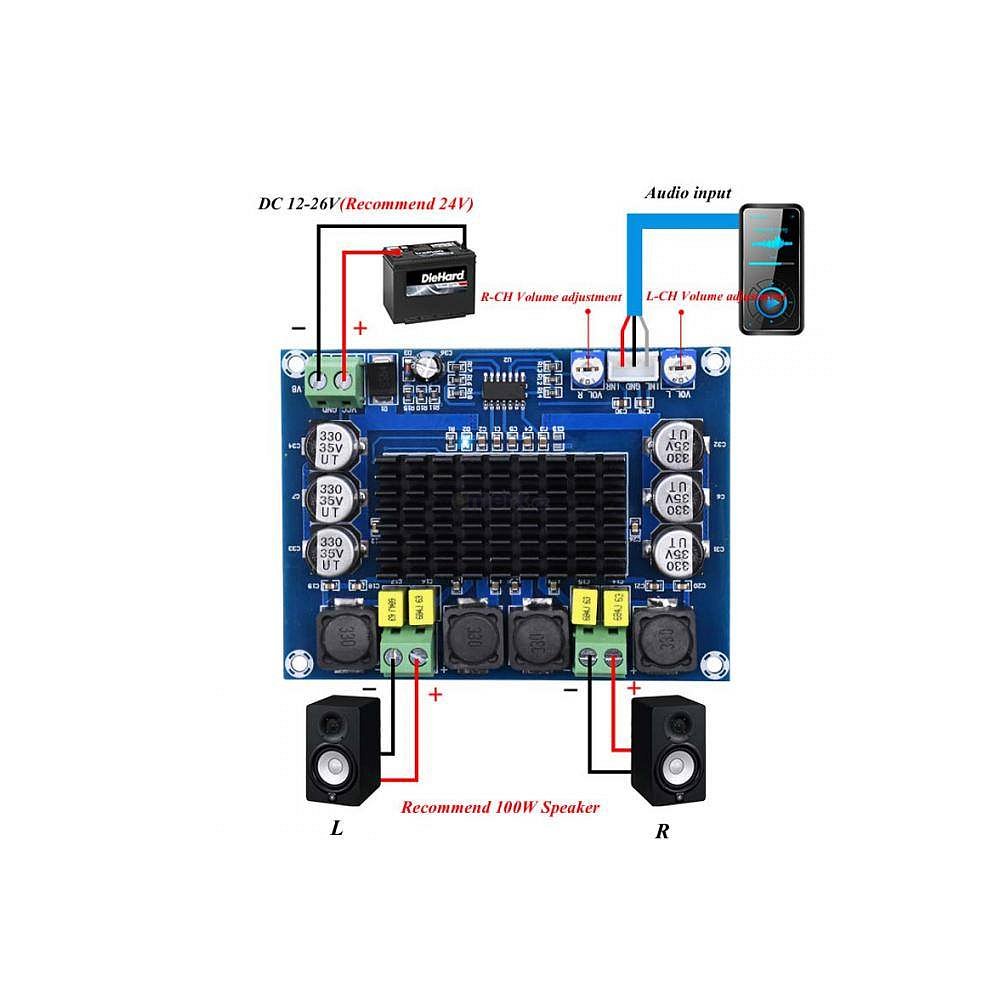

Provoz
- Připojte napájení DC 12–24 V (doporučeno 24 V).
- Připojte audio vstup ke zdroji signálu (MP3 přehrávač, telefon, počítač, DAC).
- Připojte výstup zesilovače k reproduktorům, dbejte na správnou polaritu.
- Pro nejlepší výkon použijte reproduktory s výkonem alespoň 120 W.
Upozornění: Výrobek není hotovým zařízením, je to pouze komponenta.
