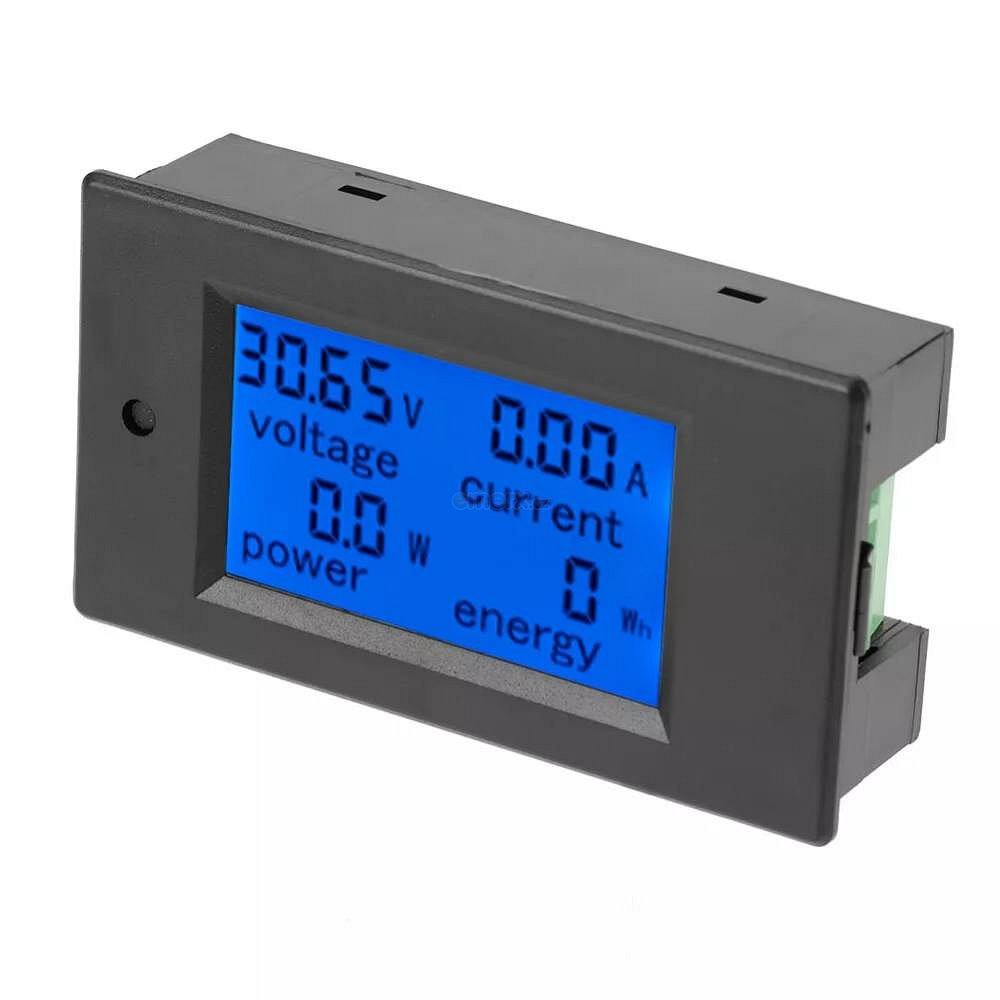

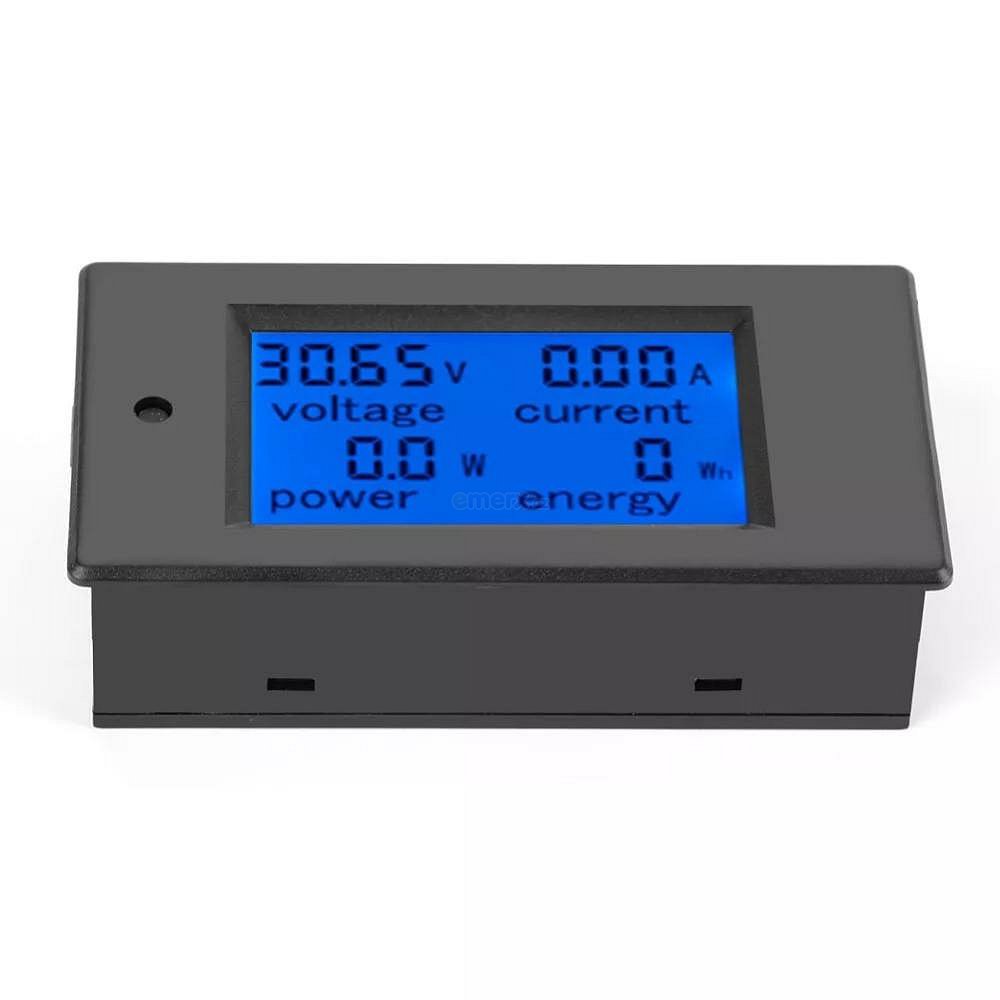

Digitální ampérmetr, voltmetr, wattmetr panelový 100VDC 20ADC

Panelové měřidlo s možností měření stejnosměrného napětí, proudu, výkonu a spotřeby.
Rozsah pracovního napětí 6.5V ~ 100V DC, měření proudu do 20A, výkonu do 2kW a spotřeby do 10MWh.
Tlačítkem na předním panelu lze vypínat podsvětlení, nulovat naměřené hodnoty a nastavit napěťové limity, kdy se rozbliká LCD.
Možnost aktivace funkce alarmu při překročení spotřeby.



Specifikace:

Měřící rozsah napětí: 6.5V – 100VDC (rozlišení 1V)

Měřící rozsah proudu: 0 – 20ADC (rozlišení 0.01A)

Měřící rozsah výkonu: 0 – 2kW (0~999.9W / 1000~1999W)

Měřící rozsah spotřeby: 0 – 100MWh (0~9999Wh / 10~9999kWh)

Pracovní napětí: 6.5V – 100VDC

Přesnost měření: 1%

Podsvětlení: modré

Vlastní spotřeba: 0.2W

Rozměry: 90×50×25mm

Hmotnost: 94g



Nastavení:

Podsvícení displeje: krátkým stiskem tlačítka se uvede podsvit LCD do stavu OFF.
Opětovným stiskem do ON.

Reset naměřených hodnot: stiskněte a držte tlačítko dokud se nezobrazí nápis CLr.
Po té tlačítko pusťte a opětovně krátce stiskněte.
Dojde k vymazání naměřené hodnoty Wh.
Pokud neprovedete do 5s, žádný stisk, data zůstanou zachována.

Nastavení alarmu překročení: stiskněte a držte tlačítko, dokud se nezobrazí SET.
Na LCD bliká postupně pozice horního napětí.
Každým stiskem se hodnota v pozici zvýší.
Postupně lze nastavit při jakém rozpětí napětí se rozbliká podsvit LCD.
Dlouhým stiskem tlačítka se zobrazí PASS a nově nastavené hodnoty jsou uloženy.
Továrně je nastaven limit 90.0V ~ 06.0V, tzn., že v rozsahu napětí 6~90V alarm vyvolán není.
Pokud nastavíte spodní oblast např.
na 12.0V, tak se LCD rozbliká když bude napětí menší než 12V.



---
