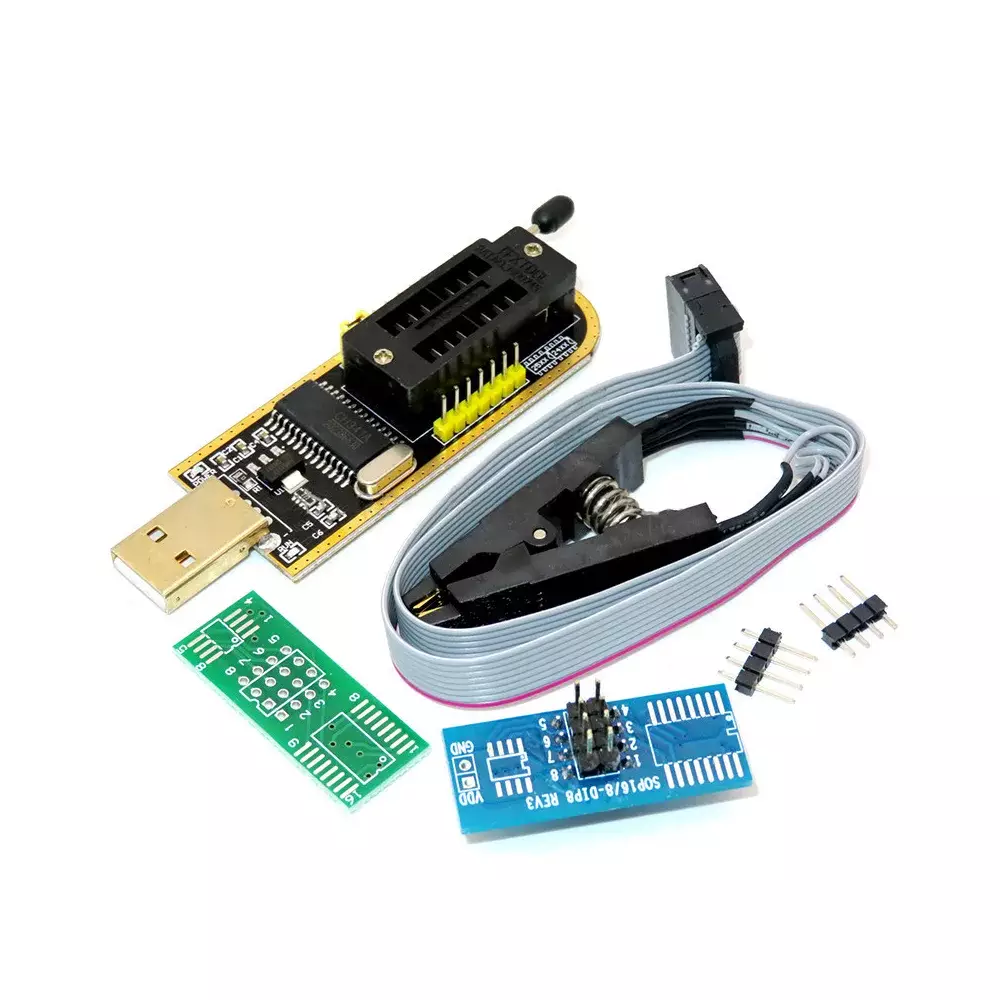

CH341A je univerzální USB programátor určený pro čtení a zápis pamětí řady 24Cxx, 25Cxx, 93Cxx a dalších SPI/I²C EEPROM. Modul využívá čip CH341A a je vhodný pro servisní účely, obnovu BIOSů, práci s paměťovými čipy a vývoj embedded systémů. Součástí bale

Popis produktu

Programátor umožňuje připojení přes USB a podporuje širokou škálu sériových EEPROM pamětí.
Automaticky rozpoznává čipy řady 25 a poskytuje stabilní napájení 3.3 V nebo 5 V.
Modul obsahuje indikační LED, rozhraní pro rozšíření SPI a standardní patici pro 8pin/16pin paměťové čipy.
Testovací klip SOIC8 umožňuje přímé připojení k čipu na desce.

Technické parametry

• Programovací čip: CH341A
• Podporované paměti:
• 24Cxx (I²C EEPROM)
• 25Cxx (SPI Flash)
• 93Cxx (Microwire EEPROM)
• Podporované pouzdra: 8pin / 16pin
• Napájení: USB 5 V
• Výstupní napětí: 3.3 V / 5 V
• Rozhraní: USB, SPI, I²C, TTL
• Indikace: LED stavová kontrolka
• Funkce: automatická detekce 25‑series čipů
• Rozměry programátoru: 70 × 27 mm
• Testovací klip: SOIC8/SOP8 s kabelem
• Kompatibilita: Windows / Linux (dle dostupných ovladačů)

Vlastnosti

• Podpora EEPROM 24/25/93
• USB programátor s čipem CH341A
• Automatická detekce SPI pamětí
• Napájení 3.3 V / 5 V
• SOIC8 klip pro programování bez pájení
• Podpora 8pin a 16pin pamětí
• Indikační LED
• Kompaktní rozměry

Použití

• Programování a čtení EEPROM pamětí
• Obnova BIOS čipů (PC, notebooky, základní desky)
• Servisní zásahy a diagnostika
• Programování SPI/I²C pamětí v embedded systémech
• Vývoj a testování elektroniky
• Programování přímo na desce pomocí SOIC8 klipu

Poznámky k použití

• Barva modulu se může lišit podle výrobní série.
• Při práci s BIOS čipy je nutné dodržet správné napětí (3.3 V).
• SOIC8 klip vyžaduje správnou orientaci pinů při připojení.
• Modul neobsahuje ochranu proti přepólování.

Upozornění: Výrobek není hotovým zařízením, je to pouze komponenta.
