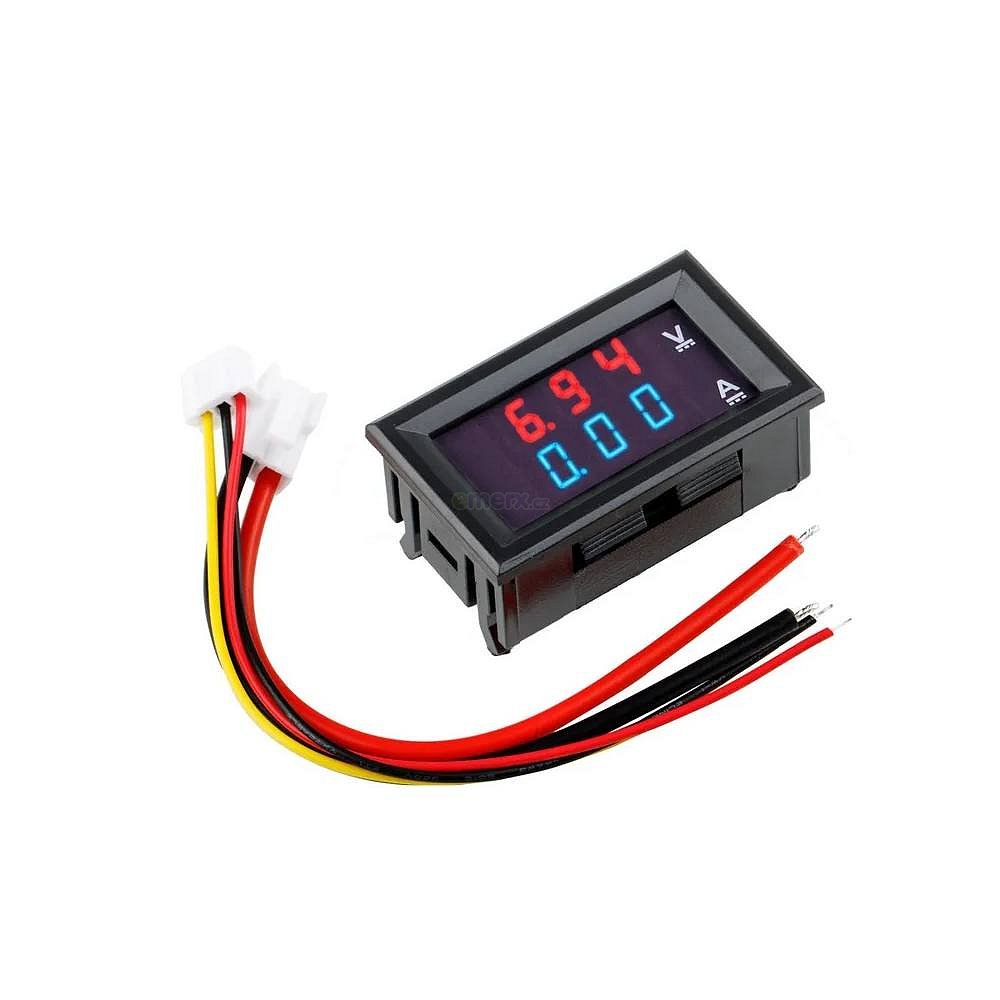

CA-028-100A je panelový měřicí modul určený pro současné měření DC napětí a DC proudu. Modul podporuje proudový rozsah až 100 A pomocí externího bočníku, který není součástí balení. Duální LED displej zobrazuje napětí i proud současně.

Popis produktu

Modul měří DC napětí v rozsahu 0–100 V a DC proud do 100 A prostřednictvím externího bočníku s úbytkem 75 mV.
Napájení měřidla je zajištěno z pomocného napětí DC 4–30 V.
Duální tříciferný LED displej (0.28") zobrazuje hodnoty napětí (červeně) a proudu (modře).
Modul má kompaktní panelové provedení a standardní montážní otvor.

Technické parametry

• Model: CA‑028‑100A
• Měření napětí: DC 0–100 V
• Měření proudu: DC 0–100 A (vyžaduje externí bočník – není součástí)
• Doporučený bočník: 75 mV / 100 A (0.75 mΩ)
• Napájení modulu: DC 4–30 V
• Přesnost měření napětí: ±0.1 %
• Přesnost měření proudu: ±1 %
• Pracovní proud modulu: < 20 mA
• Obnovovací frekvence: cca 300 ms
• Displej: duální LED 0.28" (červený + modrý)
• Délka vodičů: 15 cm

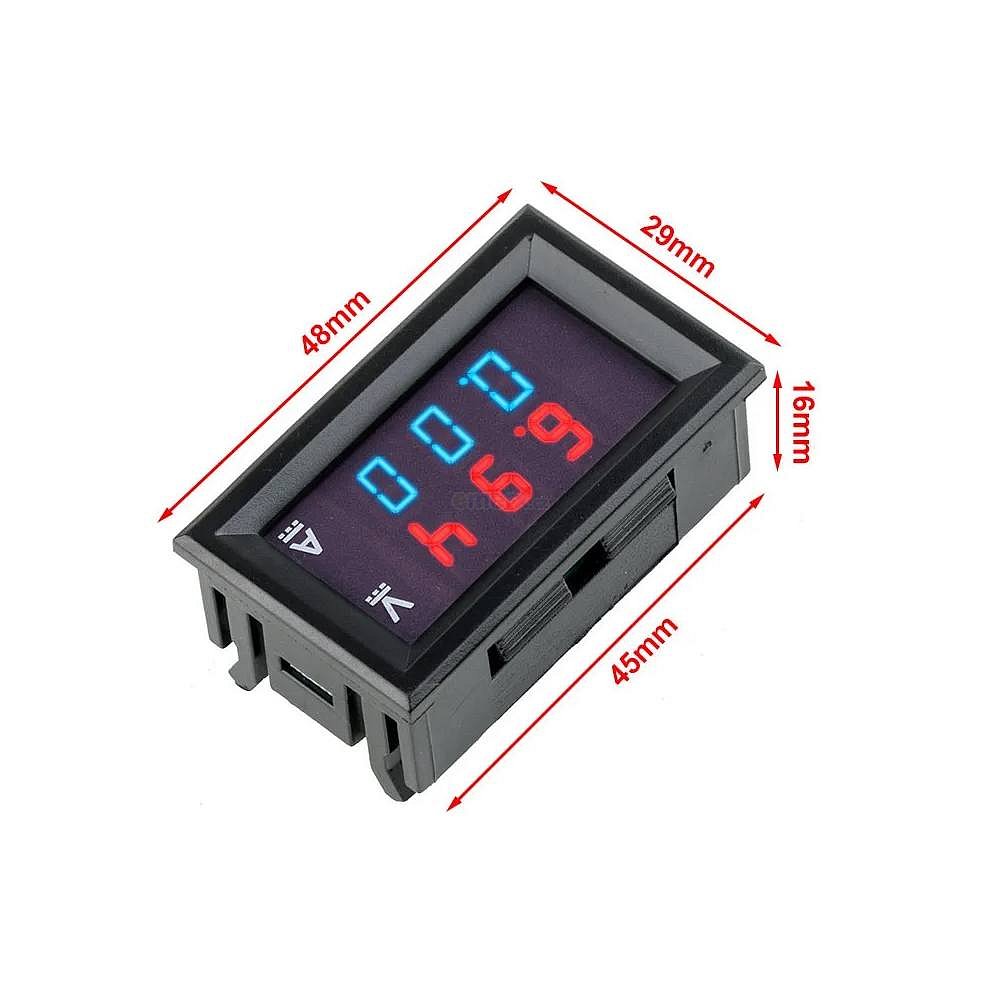

• Rozměry modulu: 48 × 29 × 22 mm
• Montážní otvor: 46 × 27 mm
• Pracovní teplota: –10 °C až +65 °C

Vlastnosti

• Současné měření DC napětí a proudu
• Vyžaduje externí bočník 75 mV (není součástí balení)
• Duální LED displej
• Široký rozsah měření 0–100 V / 0–100 A
• Nízká spotřeba
• Kompaktní panelové provedení
• Rychlá obnovovací frekvence
• Jednoduchá instalace

Použití

• DC rozvaděče
• Monitoring bateriových systémů
• Nabíječky a měniče
• Solární systémy
• Laboratorní zdroje
• Servisní a dílenské aplikace
• Elektronické projekty vyžadující měření DC parametrů

Upozornění

Výrobek není hotovým zařízením, je to pouze komponenta.
