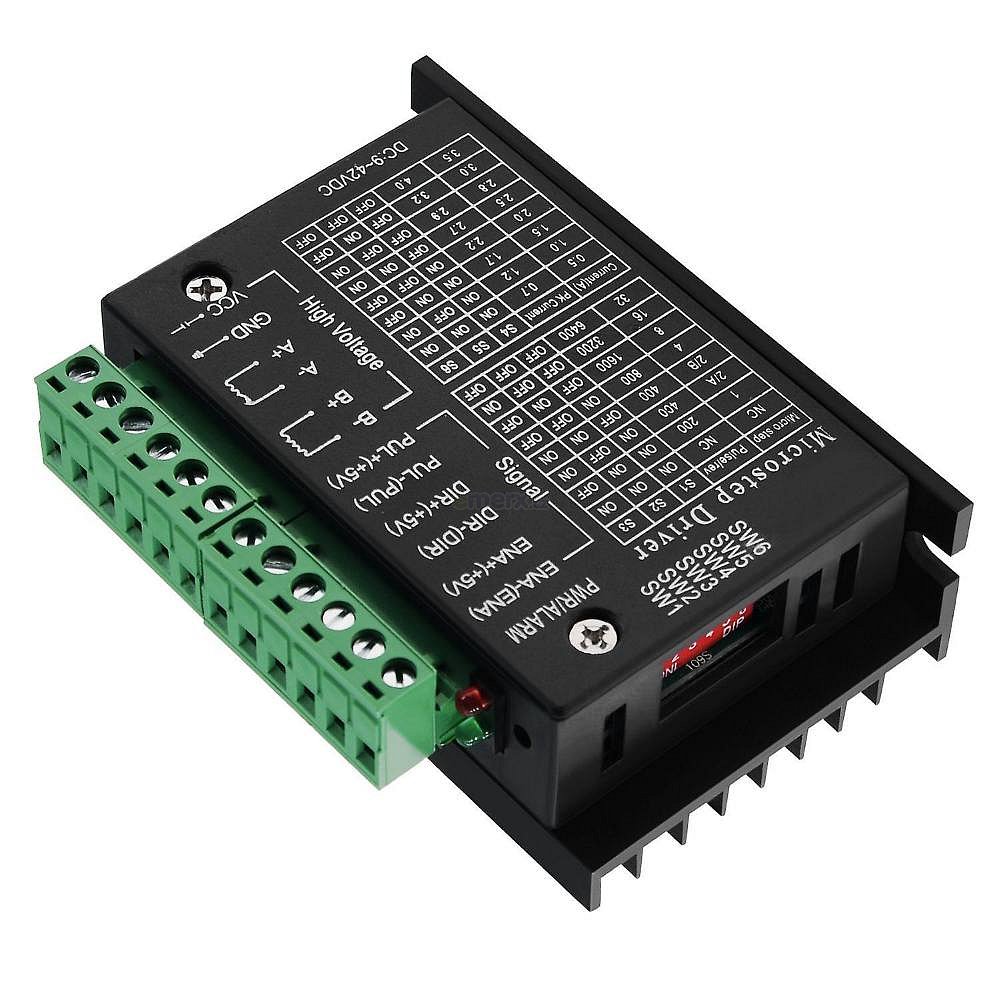

Budič krokových motorů, 3A, ovládání rychlosti a směru krokování


303 Kč (12 €) vč. DPH
Rychlý nákup

Externí sklad 5 ks
Expedujeme do: 3 - 5 dnů

Kód: EMGM775-569

Poštovné při platbě předem: od 65 Kč (do SR: 3.9 €)
Poštovné na dobírku: od 69 Kč (do SR: 5.5 €)




Modul je určen pro řízení jednoho bipolárního krokového motoru signály PUL a DIR.
Obsahuje obvody pro mikrokování a zmenšení pracovního proudu při nečinnosti, které omezí přehřívání motoru.
Řídící vstupy jsou opticky odděleny, na vstupu STEP je použit vysokorychlostí obvod 6N137.

  • Rozsah napájecího napětí: +8 až 47V (stejnosměrné)
  • Doporučené pracovní napětí: max.
    +32V
  • Maximální výstupní proud: 3,0A
  • Plynulé nastavení proudu
  • Stacionární proud je automaticky snížen o polovinu
  • Ochrana podpěťová, nadproudová, tepelná a proti zkratu na výstupu
  • Celkový odpor v sepnutém stavu (Ron) = 0,4 Ω (typ.)
  • Mikrokrokování: 1/2, 1/4, 1/8 a 1/16 základního kroku
  • Maximální vstupní napětí všech vstupů: +7V
  • Maximální frekvence na vstupu STEP: 200kHz
  • Frekvence PWM regulace proudu: 40kHz
  • Vestavěné pull-down rezistory na vstupech: 100 kΩ (typ.)
  • Velikost: 91x76x36mm
  • Váha: 156g

Výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
