BMS JBD 4S100A s Bluetooth Lifepo4

Smart BMS JBD 3S–4S LiFePO4 (100A): Maximální bezpečí a plná kontrola nad vaší baterií přes Bluetooth

Stavíte si vlastní 12V LiFePO4 akumulátor pro obytný vůz, chatu nebo solární systém a chcete mít jistotu, že vaše investice zůstane v bezpečí za jakýchkoliv podmínek? Už nemusíte odhadovat stav baterie ani se obávat podbití či přebití jednotlivých článků. Inteligentní ochranný modul JBD-DP04S007 ve výkonné 100A verzi vám dává do rukou nepřetržitý dohled nad každým článkem přímo z displeje vašeho telefonu.

Výhody produktu:

- Živý přehled v mobilní aplikaci: Využijte integrovaný Bluetooth modul a sledujte napětí článků, proud, teplotu i přesnou zbývající kapacitu (SOC) pohodlně na displeji smartphonu
- Dimenzováno pro příkon do 1200 W: Trvalý vybíjecí i nabíjecí proud 100 A poskytuje dostatečnou rezervu pro napájení měničů napětí, ledniček i další běžné spotřební elektroniky.
- Aktivní péče o životnost článků: Pasivní balancování (150–250 mA) automaticky dorovnává drobné rozdíly v napětí mezi články během nabíjení, čímž předchází jejich předčasnému opotřebení.
- Komplexní ochrana v reálném čase: Řídicí čip nepřetržitě stráží systém proti přebití, hlubokému vybití, proudovému přetížení, zkratu i kritickým teplotám.
- Detailní nastavení přes PC: Díky nepovinnému rozhraní UART si můžete přes počítačový software snadno upravit limity napětí i přesné chování ochranných prvků.

Popis produktu:

- Inteligentní architektura pro spolehlivou energii
Ochranný modul JBD-DP04S007 staví na osvědčené kombinaci precizního analogového sběrného čipu a výkonného mikroprocesoru. Místo slepého spoléhání na analogové obvody vyhodnocuje stav baterie digitálně a s vysokou přesností. Díky nízkému vnitřnímu odporu (pouze do 10 mΩ) se deska zbytečně nezahřívá a zaručuje minimální ztráty energie i při trvalém odběru na hranici 100 A.
- Praktické funkce pro každodenní provoz
Jednotka využívá konfiguraci se společným portem (Common Port), což výrazně zjednodušuje zapojení nabíječek i zátěže na jeden negativní pól C-. Součástí výbavy je externí NTC teplotní senzor přímo pro články a možnost připojení mechanického vypínače (Weak Switch), kterým lze celý systém uvést do úsporného režimu spánku se spotřebou pod 800 µA.
- Volitelná péče o baterii v zimním období
Provozujete akumulátor v podmínkách, kde teploty padají pod nulu? BMS podporuje zapojení volitelného topného modulu (heating film). Pokud senzor naměří mráz, modul usměrní energii z nabíječky primárně do vyhřívání a teprve po dosažení bezpečné teploty zahájí samotné nabíjení článků, které by se v mrazu jinak nenávratně poškodily.


Technické parametry:

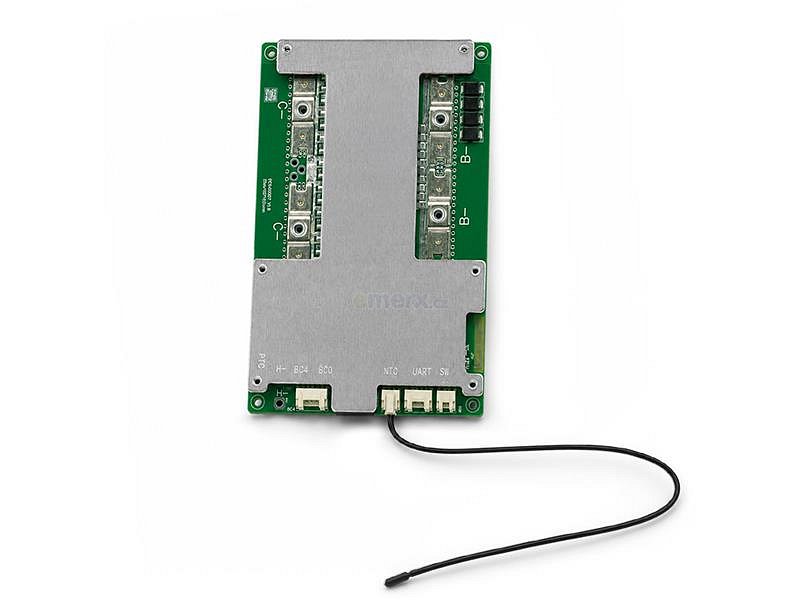

- Model: JBD-DP04S007 V1.7 (100A verze)
- Podporovaná chemie: LiFePO4 (Lithium Iron Phosphate)
- Počet článků v sérii: 3S až 4S (jmenovité napětí 9,6 V – 12,8 V)
- Typ zapojení: Společný port pro nabíjení i vybíjení (Common Port)
- Trvalý vybíjecí / nabíjecí proud: 100 A
- Ochrana proti nadproudu: 110A ±5A
- Balanční proud: 150 – 250 mA
- Typ balancování: Pasívní
- Bluetooth: ANO
- Vnitřní odpor obvodu: 10 mOhm
- Integrovaná komunikace: Bluetooth (modul na desce), UART (neizolovaný)
- Teplotní ochrana: 1× vnější NTC senzor + interní senzor tranzistorů FET
- Rozsah pracovních teplot: Vybíjení: -20 °C až +75 °C | Nabíjení: -10 °C až +65 °C
- Rozměry desky: 160 × 105 × 10 mm

Obsah balení: 1ks


Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
