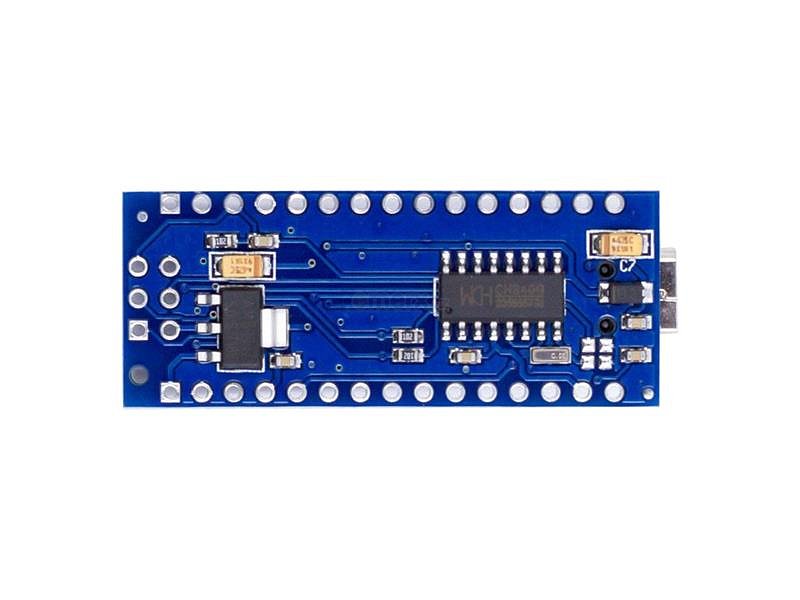

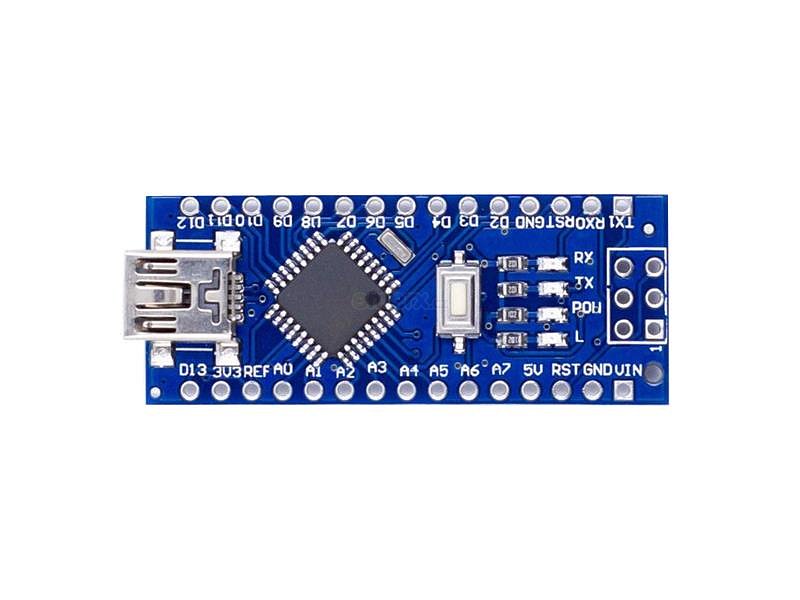

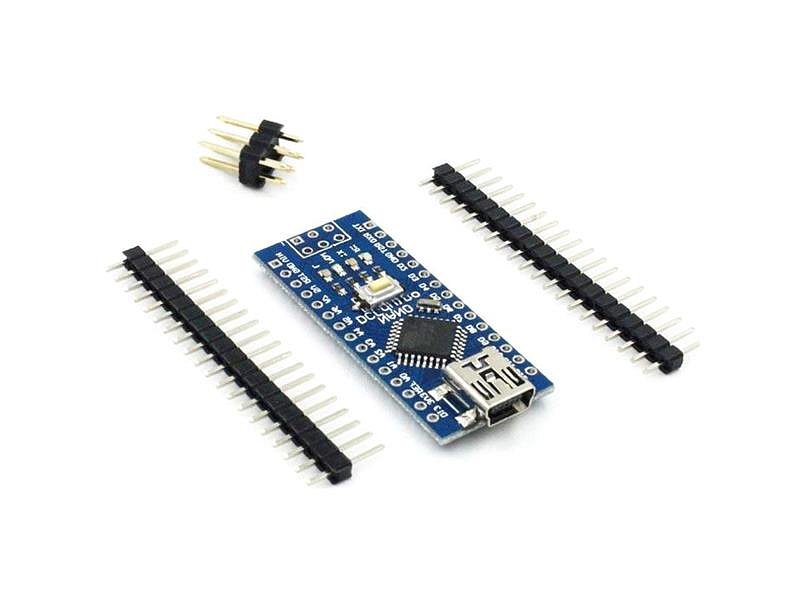

Arduino Nano V3.0 R3, Atmega328P, klon Arduino s CH340G

Tento klon Arduino Nano je minimalizovaná vývojová deska s mikrokontrolérem AVR ATmega328 a GH340G USB převodníkem. Funkčně je shodná s verzí Arduino UNO, je ale přizpůsobená pro zasunutí do nepájivého kontaktního pole, nebo patice zařízení. Piny vstupů a výstupů jsou proto vyvedeny na spodní stranu desky. Kvůli minimalizaci chybí konektor pro externí napájení a USB konektor je zmenšen na verzi mini USB. Samotná deska obsahuje 14 digitálních vstupů/výstupů a 8 analogových. Konektor pro externí napájení je nahrazen dvojicí pinů pro připojení 5–12 V.


Parametry produktu:

- MCU: ATmega328
- USB převodník: CH340G
- pracovní napětí: 5V
- vstupní napětí: 5–12V (max.6–20V)
- 14 digitálních vstupních/výs­tupních portů: TX, RX, D2 ~ D13
- 6 PWM portů: D3, D5, D6, D9, D10, D11
- analog. vstupy: 8 (A0 ~A7)
- DC Proud na pin: 40mA
- flash: 32 KB (ATmega328) 0.5 KB použito pro bootloader
- SRAM 2 KB (ATmega328)
- EEPROM 1 KB (ATmega328)
- krystal: 16 MHz

Součástí balení není komunikační kabel, nutno dokoupit Micro USB – USB-A kabel.

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.

---
