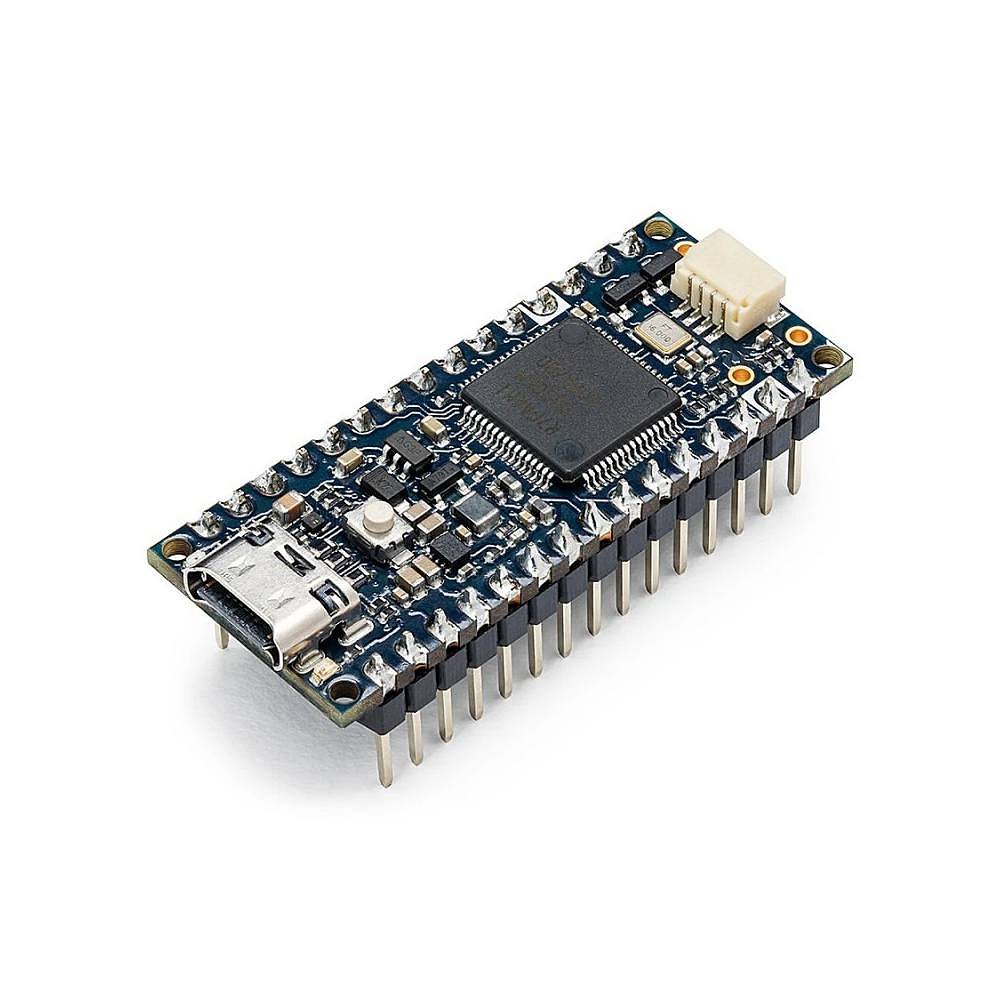

Arduino Nano R4 je kompaktní vývojová deska s výkonným mikrokontrolerem pro jednoduché prototypování i nasazení v různých řešeních.

Arduino Nano R4 je kompaktní vývojová deska s výkonným mikrokontrolerem pro jednoduché prototypování i nasazení v různých řešeních.

Nano R4 spojuje typickou jednoduchost vývoje v prostředí Arduino s výkonným mikrokontrolérem Renesas RA4M1 a řadou vestavěných funkcí – například CAN, DAC, VRTC a OpAmp! Umožňuje tak snadný přechod od prototypování na desce UNO R4 až k finálnímu nasazení do produkčního řešení.

Díky připájeným konektorům je deska Nano R4 připravená ihned k použití.

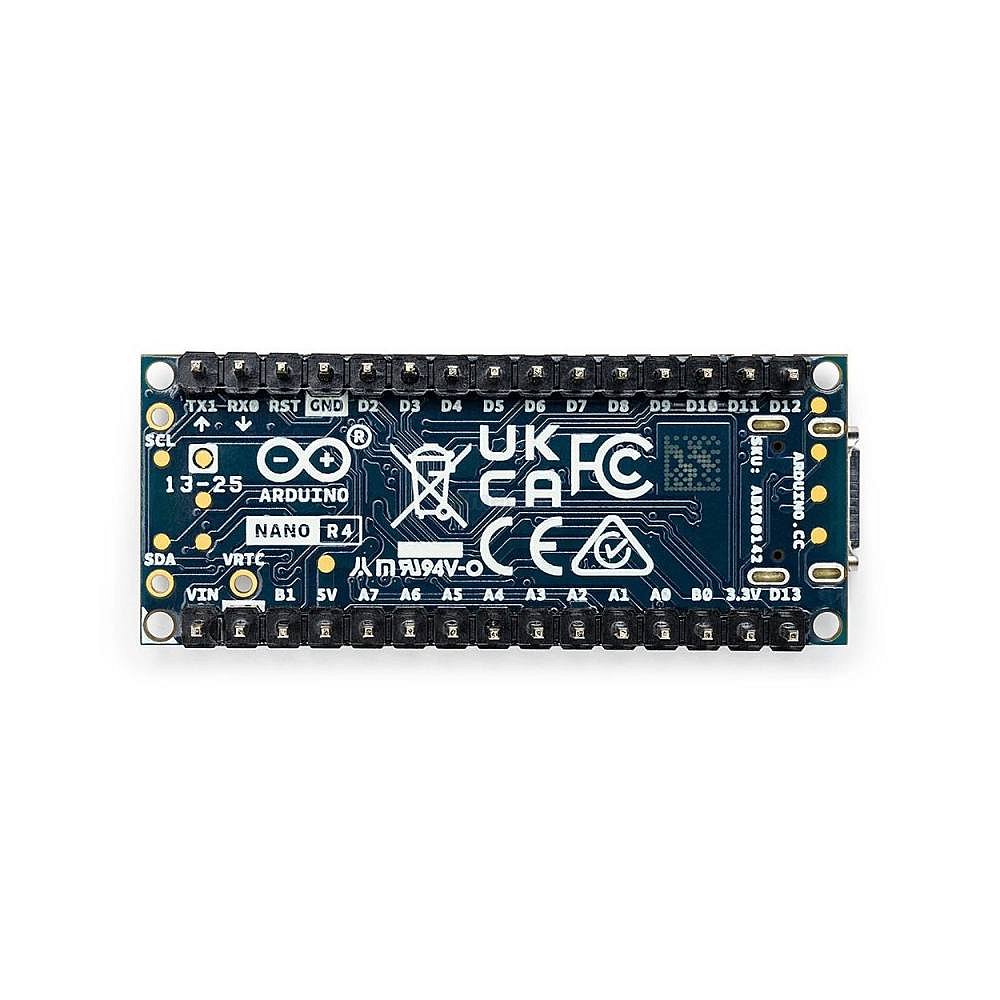

Zachovává stejný pinout jako ostatní desky řady Nano a navíc nabízí vestavěný Qwiic konektor pro rychlé rozšiřování periferií a programovatelnou RGB LED pro přehlednou zpětnou vazbu.
Díky jednostrannému návrhu je ideální i pro zařízení s omezeným prostorem, což zajišťuje hladký přechod od testování v učebně nebo laboratoři až po nasazení v reálném světě.

Nano R4 je kompatibilní s běžnými nástroji a knihovnami Arduino (včetně podpory pro Arduino UNO R4 Minima), takže poskytuje studentům, vývojářům i designérům přímou cestu k vytváření kompaktních, propojených a produkčně připravených řešení.

Vlastnosti

• Snadný přechod z prototypování do výroby – využívá mikrokontrolér RA4M1 známý z UNO R4, bez nutnosti výrazných změn v kódu.
• Kompaktní design připravený do produkce – rozměry 4,3 × 1,7 cm, vývody ve formě kolíků i postranních otvorů (castellated), jednostranné osazení pro snadnou integraci do vlastního hardware.
• Plug-and-play prototypování – připájené konektory umožňují okamžité zapojení do nepájivého pole, testování nebo připojení externích modulů včetně Modulino.
• Snadné rozšiřování – vestavěný Qwiic konektor a další I²C port (5 V) umožňují připojení široké škály senzorů a akčních členů.
• Přizpůsobitelná zpětná vazba – programovatelná RGB LED pro zobrazení stavů systému, urychlení ladění a lepší interakci s uživatelem.
• Flexibilní a známá platforma – výhody Arduino ekosystému, přívětivého vývojového prostředí a rozsáhlé komunity.

Specifikace

▼

Název desky

Arduino® Nano R4 with headers

Kód produktu (SKU)

ABX00143

Mikrokontrolér

Renesas RA4M1 (Arm® Cortex®‑M4)

USB port

USB‑C – programovací port

Digitální I/O piny

21 (všechny dostupné I/O lze použít jako digitální vstupy/výstupy)

Analogové vstupy

8

DAC

1 (A0)

PWM výstupy

6

OpAmp

A1, A2, A3

VRTC

J5

UART

1

I²C

2 (5 V: A4, A5 / 3,3 V: Qwiic, J3, J4)

SPI

1

CAN

1

Provozní napětí

5 V DC

Vstupní napětí (VIN)

6–21 V DC

Max.
proud na I/O pin

8 mA

Taktovací frekvence

48 MHz

Paměť Flash

256 kB

RAM

32 kB

EEPROM

8 kB

Šířka

18 mm

Délka

45 mm

Obsah balení

• 1 × Arduino Nano R4 s připájenými piny
