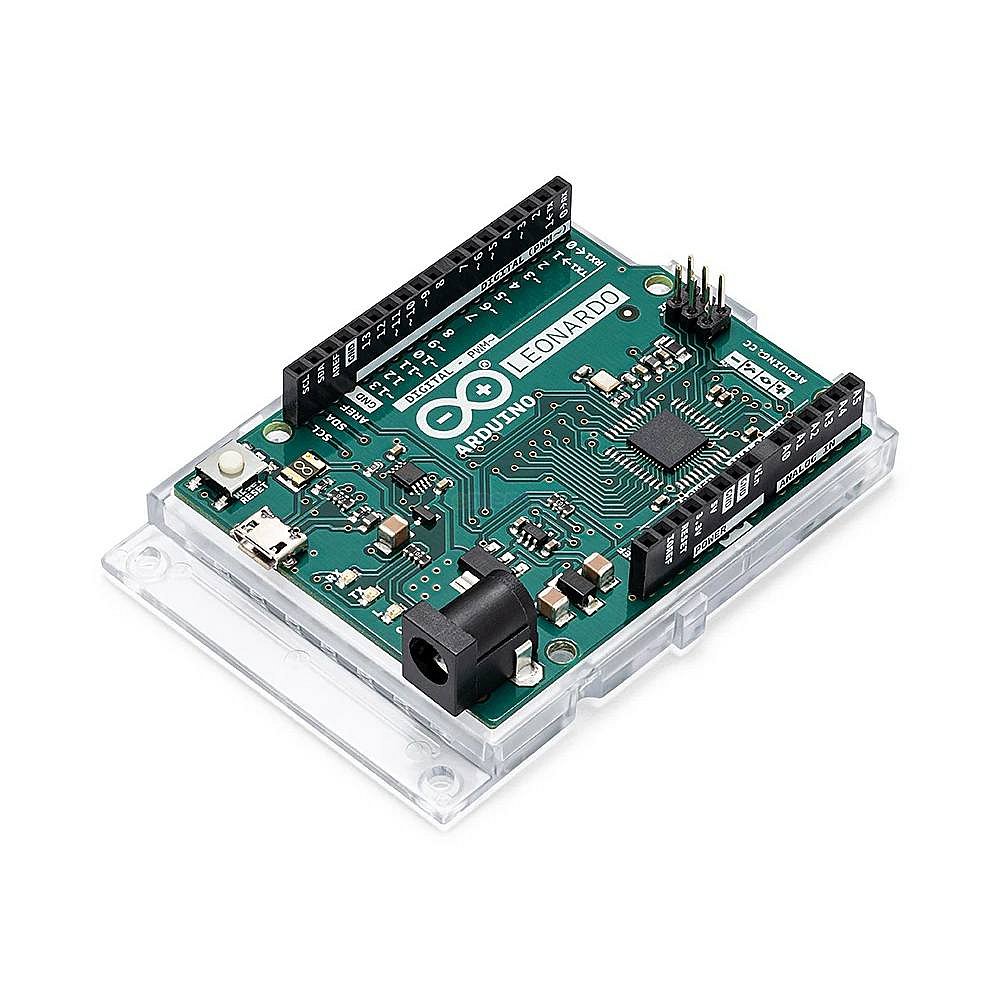

Arduino Leonardo je jednočipový počítač založený na čipu ATmega32u4
Přehled
Arduino Leonardo je jednočipový počítač založený na čipu ATmega32u4.
Má 20 digitálních vstupně-výstupních pinů (z nichž 7 lze použít jako PWM výstupy a 12 jako analogové vstupy), 16MHz krystalový oscilátor, microUSB konektor, napájecí konektor, ICSP header a tlačítko reset.
Má vše potřebné pro maximální využití vestavěného mikročipu; jednoduše jej připojte k počítači pomocí USB kabelu nebo ho zapněte připojením napájecího adaptéru nebo baterie.
Leonardo se liší od všech předchozích desek v tom, že čip ATmega32u4 má vestavěnou USB komunikaci, což eliminuje potřebu sekundárního procesoru.
To umožňuje, aby se Leonardo objevil na připojeném počítači vedle virtuálního (CDC) sériovému / COM portu i jako myš a klávesnice.
USB komunikace má i další důsledky pro chování desky, které jsou podrobně popsány na úvodní stránce.
Vlastnosti
SKU
A000057
Mikročip
ATmega32u4
Pracovní napětí
5V
Vstupní napětí (Doporučené)
7-12V
Vstupní napětí (limity)
6-20V
Digital vstupně-výstupní piny
20
PWM kanály
7
Analogové vstupní kanály
12
DC proud na I/O pinu
40 mA
DC proud pro 3.3V pin
50 mA
Flash paměť
32 KB (ATmega32u4), ze které 4 KB používá bootloader
SRAM
2.5 KB (ATmega32u4)
EEPROM
1 KB (ATmega32u4)
Takt
16 MHz
Délka
68.6 mm
Šířka
53.3 mm
Hmotnost
20 g
