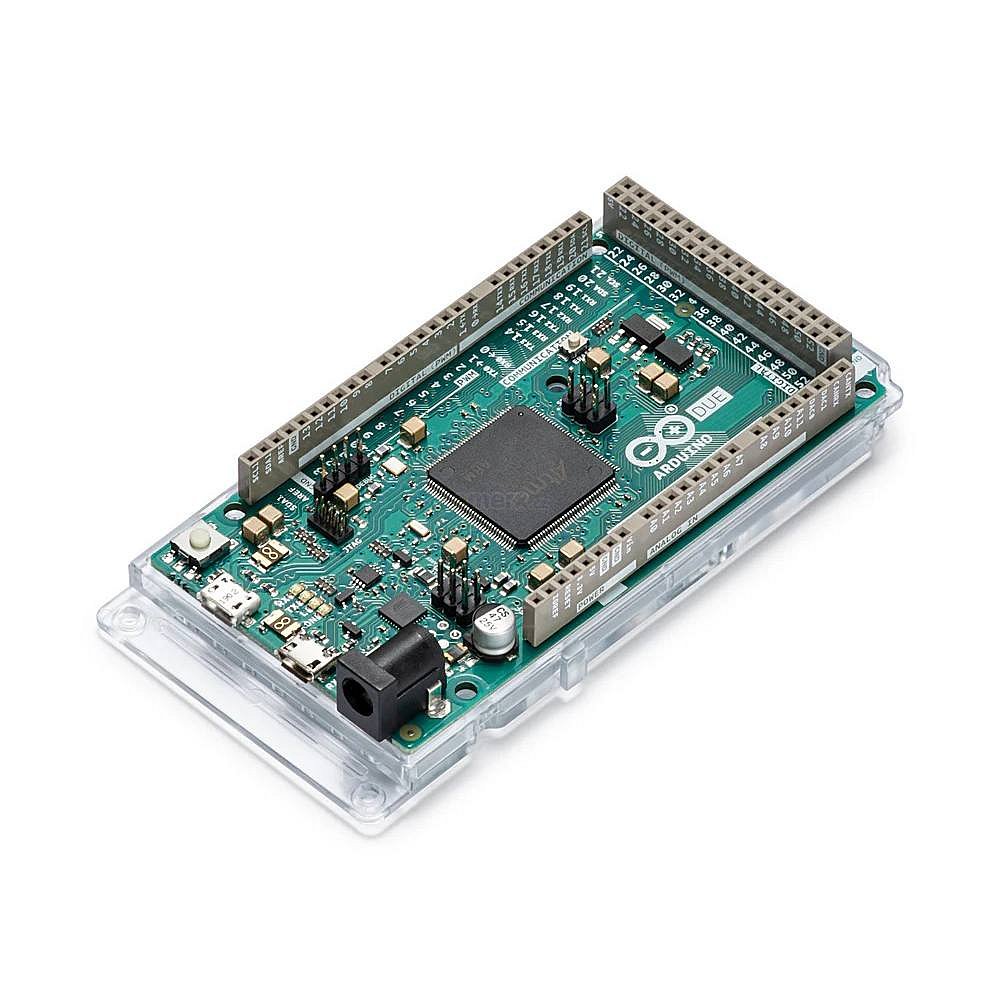

Arduino Due je první deska Arduino založená na 32bitovém mikrokontroléru ARM. Díky 54 digitálním vstupním / výstupním pinům a 12 analogovým vstupům je to ideální deska pro výkonné projekty Arduino ve větším měřítku.
Arduino Due je první deska Arduino založená na 32bitovém mikrokontroléru ARM.
Díky 54 digitálním vstupním / výstupním pinům a 12 analogovým vstupům je to ideální deska pro výkonné projekty Arduino ve větším měřítku.
Vlastnosti
Arduino Due je jednočipový mikropočítač založený na procesoru Atmel SAM3X8E ARM Cortex-M3.
Je to první Arduino založené na 32bitovém mikrokontroléru ARM.
Má 54 digitálních vstupních / výstupních pinů (z toho 12 lze použít jako PWM výstupy), 12 analogových vstupů, 4 UART (hardwarové sériové porty), frekvenci 84 MHz, podporu připojení USB OTG, 2 DAC (digitální na analogový), 2 TWI, napájecí jack, SPI header, JTAG header, tlačítko reset a tlačítko mazání.
Upozornění: Na rozdíl od většiny počítačů Arduino běží Arduino Due na 3,3 V.
Maximální napětí, které mohou vstupní / výstupní piny tolerovat, je 3,3 V.
Napětí vyšší než 3,3 V na jakémkoli vstupním / výstupním pinu může poškodit desku.
Deska Arduino Due umožňuje maximální využití vestavěného mikrokontroléru; jednoduše jí pomocí micro-USB kabelu připojte k počítači nebo ji spusťte připojením napájecího zdroje nebo baterie.
Due je kompatibilní se všemi Arduino Shieldy, které pracují na 3,3 V a jsou kompatibilní s 1.0 Arduino pinoutem.
Due se řídí pinoutem 1.0:
TWI: piny SDA a SCL, které jsou blízko pinu AREF.
IOREF: umožňuje připojení Shieldu se správnou konfigurací, aby se přizpůsobil napětí poskytovanému deskou.
To umožňuje kompatibilitu Shieldů s 3,3V deskou, jako je právě Arduino Due a desky založené na AVR s operačním napětím 5 V.
Nepřipojený pin, vyhrazený pro budoucí použití.
Parametry
Analogové vstupní piny
12
Analogové výstupní piny
2 (DAC)
Délka (cm)
Digitální IO
54 (z toho 12 poskytuje PWM výstup)
Flash paměť
512 KB celých dostupných pro uživatelské aplikace
Hmotnost
36 g
Mikrokontrolér
AT91SAM3X8E
Pracovní napětí [V]
3,3
Šířka [mm]
53,3
SRAM
96 KB (dvě banky: 64 kB a 32 kB)
Taktovací frekvence
84 MHz
Vstupní napětí (doporučeno)
7-12 V
Vstupní napětí (limity)
6-16 V
Podpora
V části Začínáme najdete všechny informace, které potřebujete ke konfiguraci vaší desky, použijte Arduino Software (IDE) a začněte si pohrávat s kódováním a elektronikou.
Dokumentace: https://store.arduino.cc/arduino-due
K softwaru: na Arduino Forum
K projektům: na Arduino Forum
K samotnému produktu: na Arduino Customer Support
Informace o záruce na Arduino Due najdete tady.
