Anténní zesilovač ALCAD AM387, na stožár, 1xFM G20dB, 1xDAB G20dB, 1xUHF G34dB, filtr 5G, U108dBµV

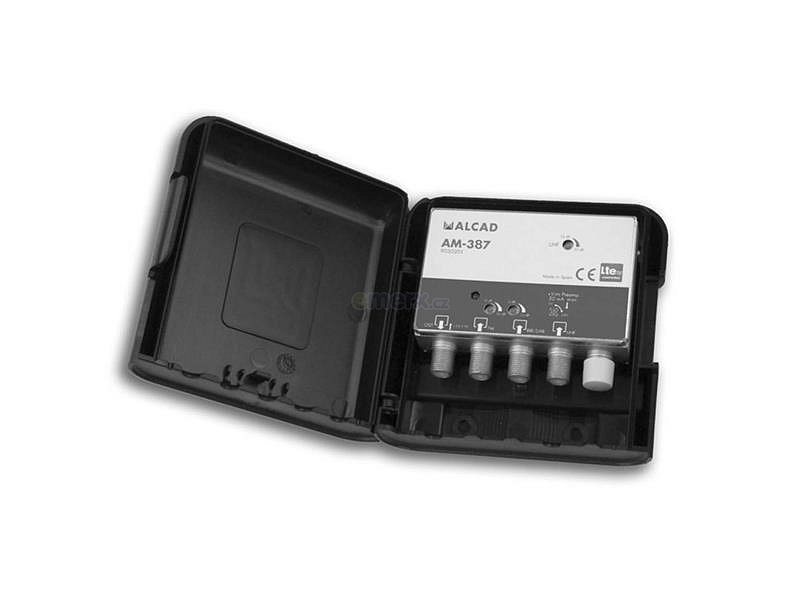

Alcad AM387 je třívstupový stožárový zesilovač v novém vylepšeném designu, zvýšenou odolností proti povětrnostním vlivům a zvýšenou odolností proti rozkmitání. AM387 má potlačené pásmo LTE700 ( má zabudovaný filtr 5G a zesiluje UHF pouze do 694MHz ). Zesilovač je vhodný pro montáž do vnitřního i venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci zesílení odporovým trimrem, napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup zesilovače, originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí výhybky a mají v sobě integrován i širokopásmový rozbočovač. Zesilovač je vyráběn SMT technologií a je umístěn v Zamac odlitku, plastový kryt zaručuje zvýšenou ochranu proti povětrnostním podmínkám, plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí dodávaného třmenu) tak i na stěnu, vstupy a výstupy jsou na F-konektory, u UHF vstupu lze zapnout spínačem napájení pro předzesilovače +12V/50 mA.


Technické parametry :

- počet vstupů/výstupů: 3 / 1
- vstup zesilovače: 1 x FM (88-108 MHz)
- vstup zesilovače: 1 x DAB/BIII (160-260 MHz)
- vstup zesilovače: 1 x UHF (470-694 MHz)
- zesílení v pásmech FM/DAB/BIII: 20 dB
- zesílení v pásmu UHF: 34 dB
- zvlnění v pásmech FM/DAB/BIII: ±1 dB
- zvlnění v pásmu UHF: ±2 dB
- regulace zesílení v pásmech FM/DAB/BIII: -20 dB
- regulace zesílení v pásmu UHF: -16 dB
- šumové číslo v pásmech FM/DAB: 5 dB
- šumové číslo v pásmu UHF: 3,5 dB
- max. výstupní úroveň (DIN45004B): 108 dBµV
- max. výstupní úroveň (IMD3 -66 dB): 105 dBµV
- max. výstupní úroveň (IMD2 -60 dB): 93 dBµV
- potlačení mezi vstupy: >30 dB
- tlumení odrazu na vstupu: >10 dB
- napájení předzesilovače pro vstup UHF: 12V/50 mA (vypínatelný)
- napájení z externího zdroje (AL-105 nebo AL-205): +12V/45 mA
- konektory: 4 x konektor F female
- pracovní teplota: -10°C .....+65°C
- stupeň krytí: IP 53
- hmotnost: 0,25 kg
- rozměr balení: 110 x 125 x 45 mm
