12Mpx oficiální Raspberry Pi kamerový modul se senzorem Sony IMX708 s vyšší světelnou citlivostí, podporou HDR a automatickým ostřením.

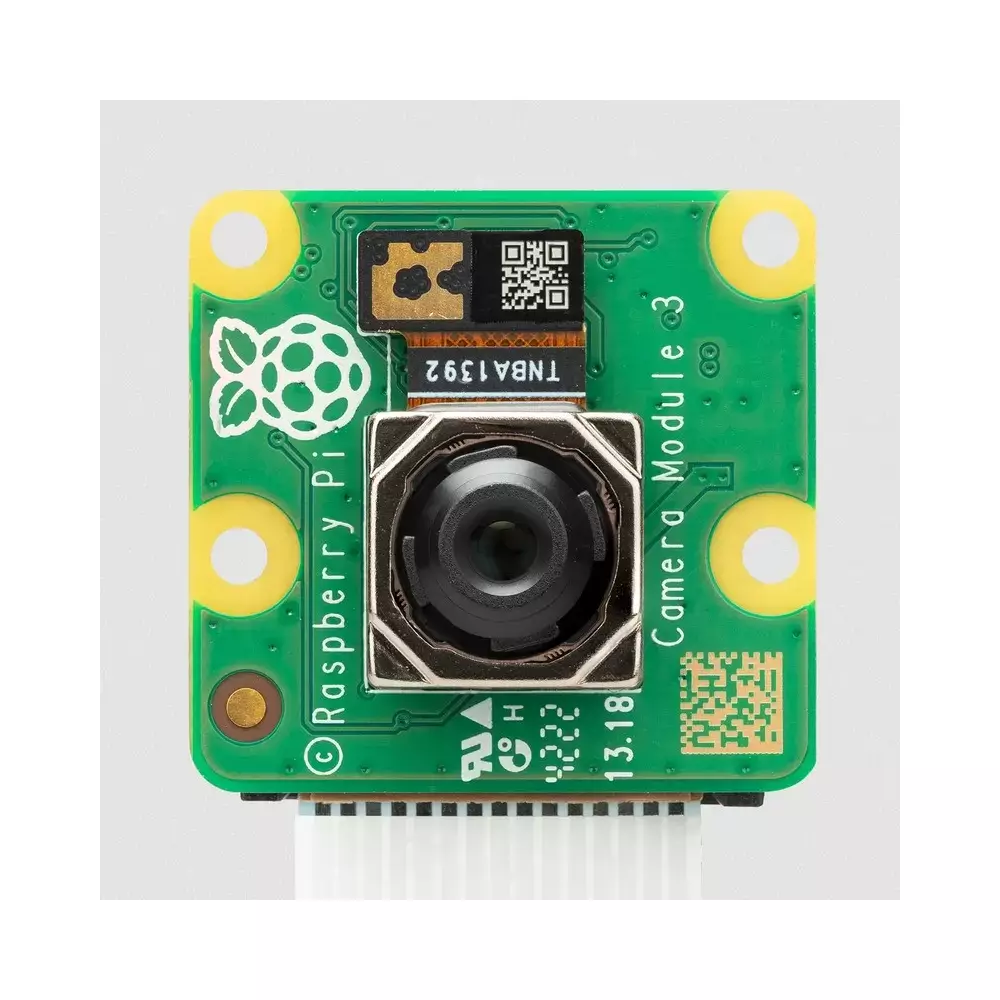

Raspberry Pi Camera 3

12Mpx oficiální Raspberry Pi kamerový modul se senzorem Sony IMX708 s vyšší světelnou citlivostí, podporou HDR a automatickým ostřením.

Hlavní body

• Obrazový snímač CMOS s rozlišením 12 megapixelů (Sony IMX708) se zadním osvětlením a skládáním na sebe
• Vysoký odstup signálu od šumu (SNR)
• Vestavěná 2D dynamická korekce vadných pixelů (DPC)
• Automatické ostření s fázovou detekcí (PDAF) pro rychlé automatické ostření
• Funkce QBC Re-mosaic
• Režim HDR (výstup až 3 megapixely)
• Sériový datový výstup CSI-2
• Dvouvodičová sériová komunikace (podporuje rychlý režim I2C a rychlý režim plus)
• Dvouvodičové sériové ovládání zaostřovacího mechanismu

Vlastnosti

Camera 3

IR filtr

ano

Rozlišení snímku

11,9 Mpx

Režimy videa

1080p50720p100480p120

Snímač

Sony IMX708

Rozlišení snímače

4608 × 2592 px

Plocha snímače

7,4 mm napříč

Rozměry pixelu

1,4 x 1,4 μm

Optická velikost

1/2.43″

Hloubka ostrosti

Automatické ostření s fázovou detekcí

Ohnisková vzdálenost

4,74 mm

Diagonální zorné pole

75 °

Horizontální zorné pole

66 °

Vertikální zorné pole

41 °

Ohnisková vzdálenost (F-Stop)

F1.8

Maximální doba expozice (sekundy)

112

Minimální zaostřovací vzdálenost (MOD)

10 cm

Historie

Původní 5megapixelový model byl vydán v roce 2013 a už se nevyrábí, v roce 2016 byl vydán 8megapixelový model kamery pod označením Camera Module v2.
V roce 2023 byl vydán 12megapixelový model kamery (tento) pod názvem Camera 3.
Pro všechny tři varianty existují verze pro viditelné světlo a infračervené světlo.
U modelu Camera 3 navíc existují i širokoúhlé verze značené jako Wide.

V roce 2020 byl vydán 12megapixelový model pojmenovaný HQ camera, který umožnil použití objektivů C a CS.
Infračervená verze HQ kamery neexistuje, nicméně infračervený filtr lze v případě potřeby odstranit.
V roce 2023 byl vydán model HQ kamery s bajonetem M12 (alias S).

Zapojení

·        Kamerový modul se připojuje přes rozhraní CSI, konektorem CAMERA, kterým disponují Raspberry Pi řady 5 *, 4, 3, 2, 1, Zero** a Compute Module***.

** CSI konektor u modelů Zero je menší, takže pro připojení této kamery budete potřebovat speciální FLEX kabel s užším koncem.

***Ke Compute Module budete potřebovat i základní desku vybavenou konektorem CAMERA.
