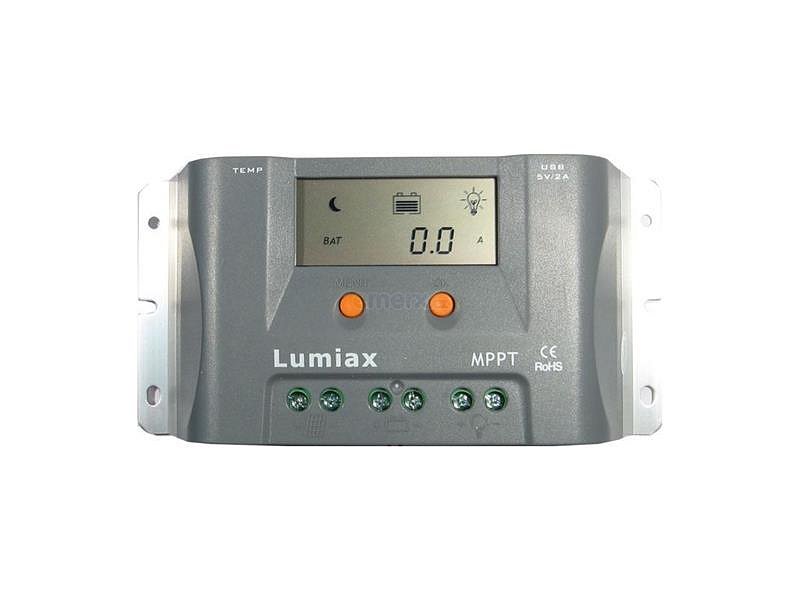

Solární regulátor MPPT Lumiax MT1050EU, 12V/10A

MPPT regulátor 10A pro olověné baterie se systémovým napětím 12V a pro FV panely o max. výkonu 130W s max. vstupním napětím 45V a min.vstupním napětím 15,8V. Primárně je určen pro panely se systémovýmnapětím 12V, které při maximální zátěži generují 16–18V.

Stručný popis regulátorů MPPT:
Regulátory MPPT upravují pomocí vnitřního měniče V-A charakteristiku zdroje proudu-solárního panelutak, aby byla optimální pro nabíjení baterie. Dokážou tedy využít energii ze solárních panelů lépe než regulátory PWM, které regulují nabíjení pouze pulsním omezením přímého propojení solárního panelua baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí a proud pro nabíjení baterie. Např 18V/5A přemění na 14,5V/6,2A. Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby bylo nabíjení co nejoptimálnější.


Technické parametry:

- systémové napětí 12 V
- max. výkon FV panelů: 130 W pro maximální využití regulátoru. Při použití výkonnějšího panelu nebude plný výkon využitý, avšak funkce regulátoru zůstane zachována bez poškození.
- max. výstupní napětí FV panelu: 45 V
- min.výstupní napětí FV panelu: 15,8 V – ověřeno vlastním měřením
- max. nabíjecí proud: 10 A
- vlastní spotřeba: 7 mA
- 4 stupňové nabíjení baterie (CC, CV – boost, CV – float, CV-equalize)
- CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
- CV-boost = nabíjení po dobu 1–2 hod po dosažení svorkového napětí 14–15 V (nastavitelné)
- CV-equalize= nabíjení zvýšeným napětím pro promíchání tekutého elektrolytu-volitelné jen pro baterie s tekutým elektrolytem
- CV-float = nabíjení udržovacím napětím 13,5–13,8 V (nastavitelné)
- volba typu Pb baterie: S tekutým dielektrikem, AGM, AGM GEL
- nevhodný pro Li-Ion, LiFePO4 nebo Li-Pol baterie
- odpojení zátěžě při napětí baterie 10,8–11,8V – nastavitelné
- LCD displej pro nastavení a sledování provozních parametrů

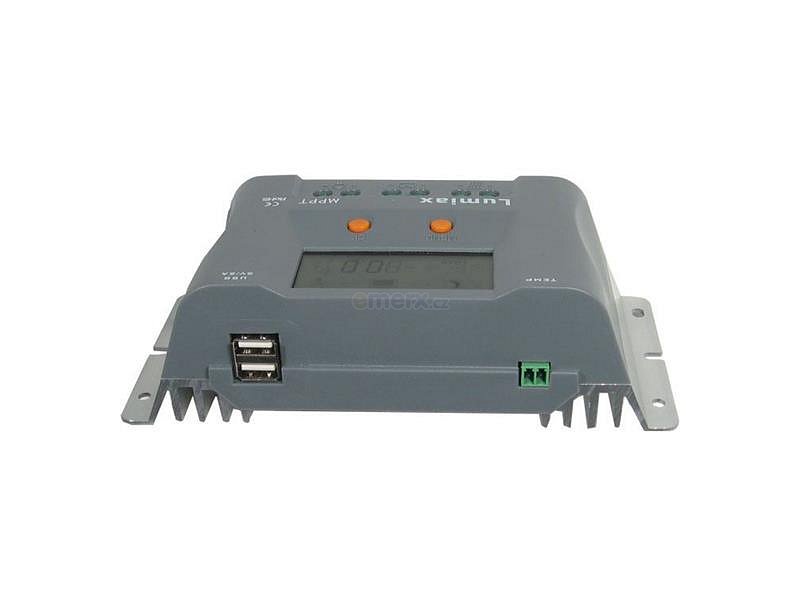

- 2× rozhraní USB
- teplotní kompenzace: –4,17mV/K na buňku při nabíjení boost+equal - 3,33mV/K na buňku při nabíjení float (udržovací)
- protokol Modbus založený na rozhraní RS-485 maximalizující možnosti komunikace.
- krytí IP32
- provozní teplota: –25°C~55°C
- rozměry: 189 × 96 × 53 mm
- hmotnodst: 0,42 kg

---
