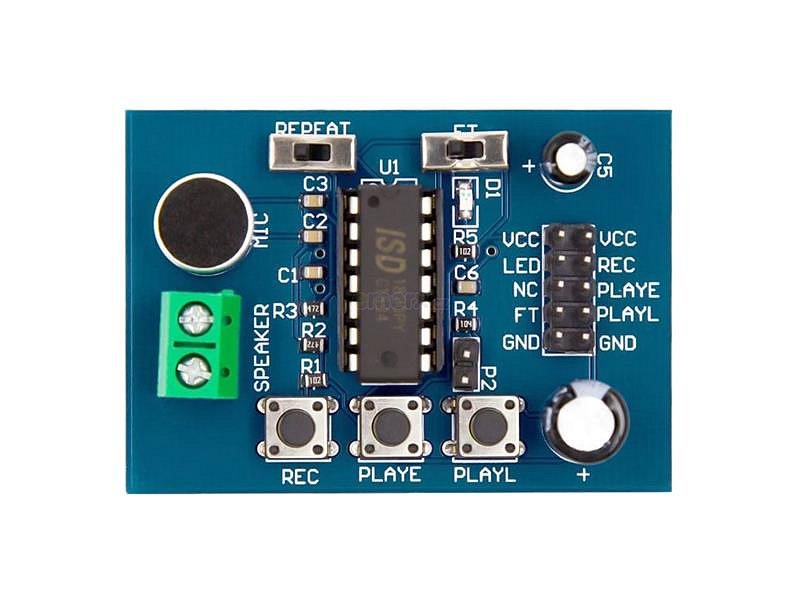

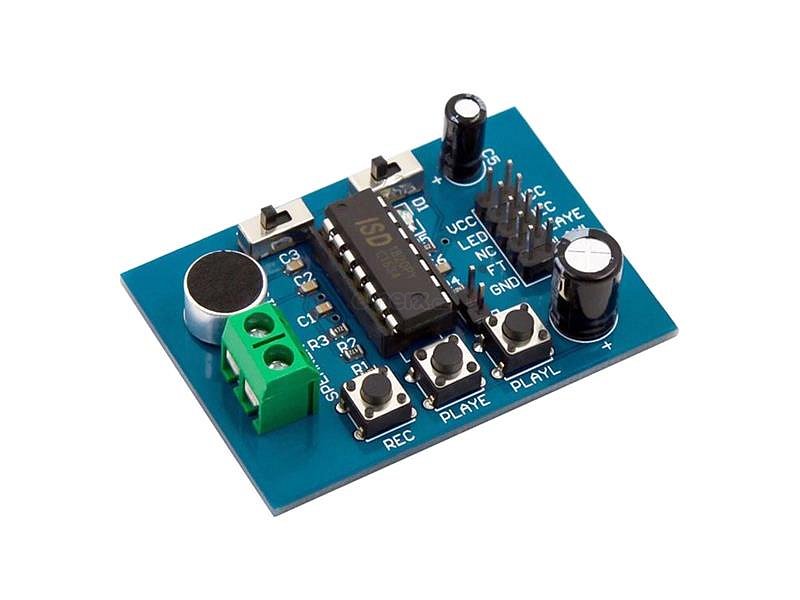

Hlasový záznamník s ISD1820 - modul pre záznam zvuku

Modul s integrovaným mikrofonem pro záznam a reprodukci zvuku s možností ovládání tlačítky nebo úrovněmi logiky TTL, např. pomocí Arduina. Celková kapacita záznamu je 10 sekund a lze jej výměnou odporu R4 nastavit v rozmezí 8–20sec. Integrovaný zesilovač pro připojení reproduktoru (8 ohm).


Technické parametry:

- napájení: 3 – 5,5VDC
- ovládaní tlačítky nebo TTL úrovněmi. např.pomocí Arduina
- délka záznamu 8–20sec, z výroby nastaveno na 10sec
- šířka přenášeného pásma: 1,3kHz/20sec – 3,4kHz/8sec
- rozměry: 55×38×16mm

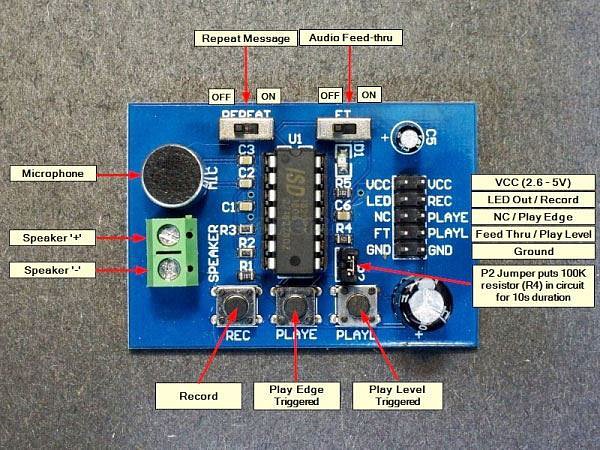

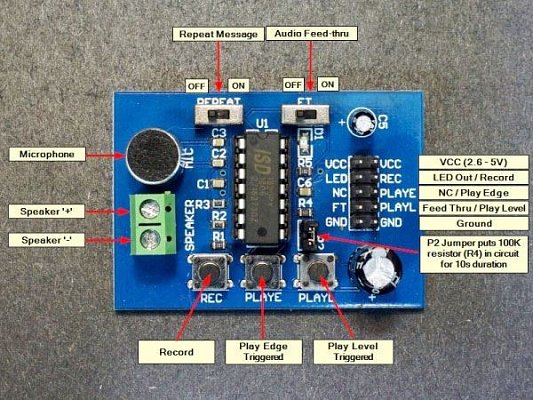

Ovládání:

- tlačítko nebo pin REC- pokud je stisknuté tlačítko REC nebo je na pinu REC vysoká úroveň (log.1), obvod zaznamenává zvuk až do uvolnění tlačítka nebo úrovně log.0 nebo zaplnění paměti. V tomto režimu svítí červená LED.
- tlačítko PLAYE nebo pin P-E- Stiskem tlačítka PLAYE nebo krátkodobou vysokou úrovní na pinu P-E se přehraje celá zpráva
- tlačítko PLAYL nebo pin P-L- Zpráva se bude přehrávat pouze po dobu stisku tohoto tlačítka nebo vysokou úrovní na pinu P-L
- přepínač nebo pin F-T (Feed-thru)- Pokud je připojena vysoká úroveň nebo v poloze ON, je při záznamu zapojen i příposlech přes připojený reproduktor
- repeat- Pokud jepřepínač v poloze ON, bude zpráva přehrávaná opakovaně

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.

---
